Problemas com fiação USB-C? Corrija erros de VCC, GND e pinagem facilmente

Falhas em conexões USB-C raramente são aleatórias. Na maioria dos casos, o problema está em erros de pinagem, polaridade invertida ou pinos de configuração ignorados. Este artigo cobre as causas mais comuns e como corrigi-las de forma eficiente.

Causas comuns de falhas nas conexões USB-C

Conexões incorretas de pinagem USB

O USB-C tem 24 pinos distribuídos em duas fileiras simétricas. Essa simetria é uma vantagem para o usuário final, já que o conector pode ser inserido em qualquer orientação, mas para quem projeta ou repara circuitos, ela exige atenção redobrada.

Os erros mais frequentes de pinagem incluem:

· Confundir RX e TX: os pares diferenciais de dados são espelhados entre as duas orientações do conector. Se você conectar RX1 onde deveria estar TX1, não haverá comunicação.

· Ignorar a duplicação de pinos de alimentação: o USB-C tem múltiplos pinos VCC e GND justamente para suportar correntes mais altas. Conectar apenas um par reduz a capacidade de corrente e pode causar aquecimento.

· Pinos de sinal tratados como NC (não conectados): alguns pinos parecem opcionais no esquema, mas são críticos para funções específicas como USB 3.x ou DisplayPort Alt Mode.

Problemas relacionados à alimentação

Erros de alimentação são os que causam danos físicos com mais frequência. Os cenários críticos mais comuns:

A maioria desses problemas é evitável com uma verificação simples antes de energizar o circuito. Veremos isso mais adiante, na seção de testes.

Erros de pinagem USB que danificam seu dispositivo

Tratar USB-C como USB-A

Esse é um erro muito comum em projetos de adaptadores caseiros ou em reparos onde o técnico tem experiência com USB-A mas está trabalhando com USB-C pela primeira vez.

Pinagem USB-A (referência):

No USB-C, a estrutura é completamente diferente. O conector tem 24 pinos físicos, com funções que incluem alimentação, dados USB 2.0, dados USB 3.x, pinos CC, SBU (Sideband Use) e VCONN.

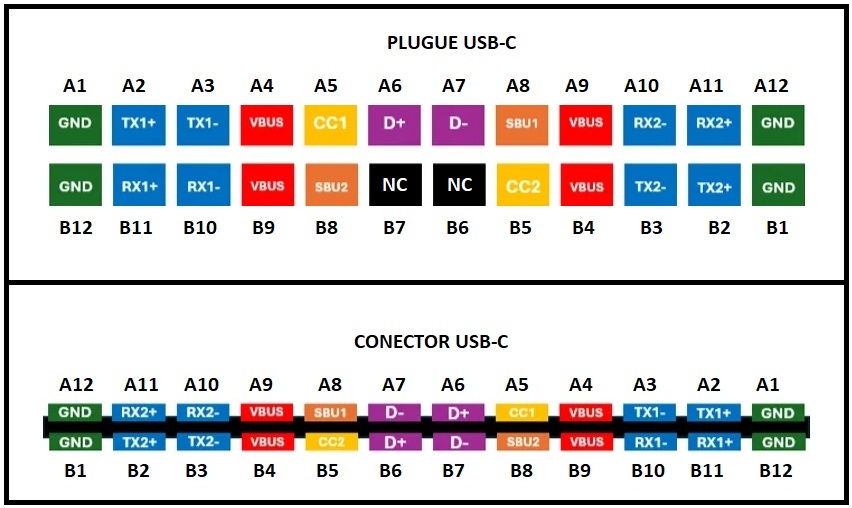

Pinagem USB-C completa (usb c pinout - referência):

Aplicar a lógica do USB-A em um conector USB-C resulta em conexões erradas desde o início. O pino A1 no USB-C é GND, não VCC. Se você alimentar com +5V nesse pino esperando que seja VCC como no USB-A, causará um curto-circuito.

Ignorar os pinos CC (Configuration Channel)

Os pinos CC1 (A5) e CC2 (B5) são responsáveis por funções críticas no USB-C, como:

· Detecção de orientação do cabo: o dispositivo identifica como o conector foi inserido.

· Negociação de energia (USB PD): define tensão e corrente entregues (5V, 9V, 15V, 20V e diferentes correntes).

· Identificação de cabo ativo: cabos com chip interno usam CC para comunicação com o host.

· Definição de papel (host ou device): pino CC conectado ao GND via resistor de 5,1 kΩ → sink; conectado ao VCC via 56 kΩ → source.

O que acontece quando CC é ignorado:

Se você não conectar nenhum resistor nos pinos CC, o carregador ou host USB pode não reconhecer o dispositivo conectado. Em alguns casos, a alimentação simplesmente não é habilitada não por falha de hardware, mas porque o protocolo de negociação não foi concluído.

Para uma conexão simples de carga (sem USB Power Delivery), o mínimo necessário é:

Esse par de resistores indica ao carregador que há um dispositivo sink conectado e habilita a entrega de 5V/900mA padrão.

Problemas de VCC e GND na fiação USB

Fonte de alimentação instável

O VCC no USB-C não é apenas um fio de +5V. Dependendo do perfil negociado via USB PD, a tensão pode ser 5V, 9V, 12V, 15V ou 20V. Componentes dimensionados para 5V podem ser danificados de forma irreversível se o sistema negociar uma tensão maior por engano.

Causas comuns de instabilidade em VCC:

· Resistência excessiva nas trilhas ou fios: cabos USB longos ou de baixa qualidade apresentam alta resistência interna que provoca queda de tensão sob carga. Um cabo com essas características pode resultar em 1V ou mais de queda de tensão VCC, levando o dispositivo de 5V para 4V, abaixo do mínimo para muitos microcontroladores.

· Capacitores de desacoplamento ausentes: sem capacitores próximos aos pinos VCC, transientes podem corromper dados ou reiniciar o sistema.

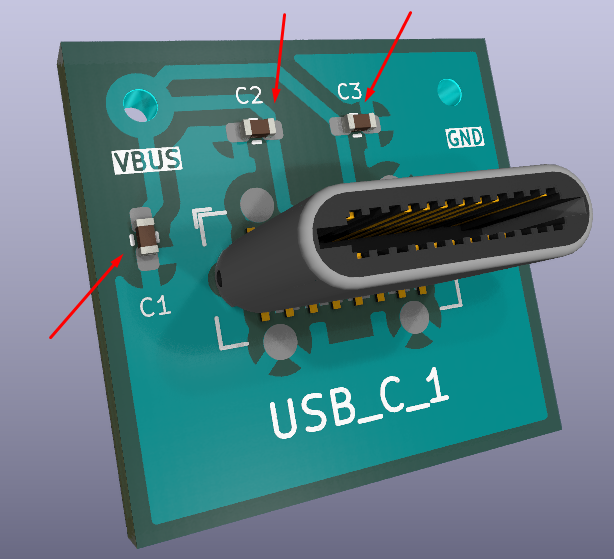

Recomendação básica de filtragem em VCC

Problemas de ground loop

Ground loops ocorrem quando há múltiplos caminhos para o terra com potenciais elétricos diferentes. No contexto USB-C isso é comum em sistemas com alimentação separada para circuito de sinal e circuito de potência, bancadas de teste com múltiplos equipamentos conectados a diferentes tomadas e projetos com shield de cabo conectado ao GND em ambas as extremidades. Aqui vão alguns sintomas típicos de ground loop:

· Ruído de 60 Hz (ou 50 Hz) sobreposto ao sinal

· Comunicação intermitente que piora quando outro equipamento é ligado

· Diferença de tensão mensurável entre dois pontos que deveriam ser GND

Como identificar: meça com um multímetro no modo AC entre dois pontos que deveriam ser GND. Qualquer valor acima de alguns milivolts indica um ground loop ativo.

Como corrigir:

· Usar um único ponto de aterramento sempre que possível

· Isolar o shield do cabo em uma das extremidades

· Usar transformadores de isolação quando os equipamentos não puderem compartilhar o mesmo terra

Corrigindo seu diagrama de fiação USB-C – passo a passo

Como verificar seu diagrama de fiação USB-C

Antes de soldar, valide o diagrama de fiação com os critérios abaixo:

1. Confirme a orientação do conector no esquema. O USB-C tem lados A e B. Certifique-se de que o esquema identifica claramente qual lado está visível e em qual orientação o conector está montado na placa.

1. Verifique todos os pinos VCC e GND. Os pinos de alimentação são: A1, A4, A9, A12, B1, B4, B9 e B12. Em projetos de alimentação, todos devem ser conectados para distribuir a corrente adequadamente.

2. Valide os pinos CC conforme a aplicação:

3. Confirme os pares diferenciais de dados. Os pares D+/D− (USB 2.0) estão nos pinos A6, A7, B6 e B7. Para USB 3.x, os pares de alta velocidade são SSTx e SSRx. Verifique que não há cruzamento acidental entre pares.

4. Revise o roteamento de VCONN. Alimenta o chip e-marker em cabos ativos. Se o projeto não usa cabos ativos, VCONN pode ser deixado desconectado, mas nunca conectado ao GND.

Testando com um multímetro

Antes de conectar qualquer dispositivo, realize esta sequência de testes:

· Teste 1: Continuidade (circuito desligado)

◦ VCC no conector → ponto VCC no circuito

◦ GND no conector → ponto GND no circuito

◦ Sem continuidade entre VCC e GND (sem curto)

· Teste 2: Tensão em vazio (nenhum dispositivo conectado)

◦ Tensão VCC x GND → valor nominal ±5%

◦ Pinos CC com 5,1 kΩ para GND → abaixo de 0,5V

· Teste 3: Tensão sob carga

◦ Conecte uma carga conhecida → queda > 0,2V indica resistência excessiva no caminho de alimentação

· Teste 4: Dados (se aplicável)

◦ D+ em idle (USB 2.0 FS) → 3,3V

◦ Terminação diferencial SS → ~90Ω

Fluxo prático de resolução de problemas para conexões USB confiáveis

Uma rápida revisão no circuito pode resolver problemas que parecem complexos.

· O dispositivo é reconhecido?

◦ Não  → verificar pinos CC e resistores pull-down/pull-up

◦ Sim, com erro → passo 2

· Há alimentação estável?

◦ Não  → verificar VCC, GND e queda de tensão

◦ Sim  → passo 3

· Há comunicação de dados?

◦ Não  → verificar D+/D−, pares SS e terminações

◦ Sim, mas lenta → verificar qualidade e comprimento do cabo

· O problema é intermitente?

◦ Verificar ground loop, conexões mecânicas e capacitores de desacoplamento

Boas práticas de engenharia

· Nunca use um cabo USB-C suspeito para validar o funcionamento de outro cabo suspeito. Se houver dúvida sobre o cabo, use um cabo conhecido ou novo.

· Documente o usb c wiring diagram antes de montar. Erros de pinagem são muito mais fáceis de corrigir no papel do que depois da solda.

· Use conectores com especificação adequada para a corrente esperada. Para projetos acima de 3A, use conectores certificados.

· Identifique o papel do dispositivo desde o início: sink (5,1 kΩ nos CC) ou source (56 kΩ nos CC). Para negociação de tensão, use um controlador USB PD dedicado.

· Não negligencie o GND do shield. Em alta velocidade, o shield tem função ativa na integridade do sinal. Conectá-lo adequadamente faz toda diferença em testes de EMC.

Checklist - pontos críticos de verificação

A maioria dos problemas com USB-C tem origem em etapas de projeto que parecem simples mas são ignoradas: resistores CC ausentes, pinos de alimentação parcialmente conectados e falta de teste antes da energização. Seguir um checklist estruturado antes de qualquer montagem elimina a maior parte dessas falhas antes que causem dano.

Conclusão

A maioria dos problemas em conexões USB-C não está relacionada a defeitos complexos, mas sim a detalhes de projeto como erros de pinagem, ausência dos resistores nos pinos CC, conexões incompletas de VCC e GND ou testes insuficientes antes da energização do circuito. Com uma verificação cuidadosa do diagrama de fiação, atenção à função de cada grupo de pinos e a realização de testes simples com multímetro, é possível identificar e corrigir rapidamente essas falhas. Seguir um processo estruturado de validação desde o projeto até a montagem não apenas evita danos ao hardware, como também garante conexões USB-C mais estáveis, seguras e confiáveis em qualquer aplicação eletrônica.
