Pinagem USB-C explicada: Pinagem geral de USB, VCC, GND e fundamentos de conexão

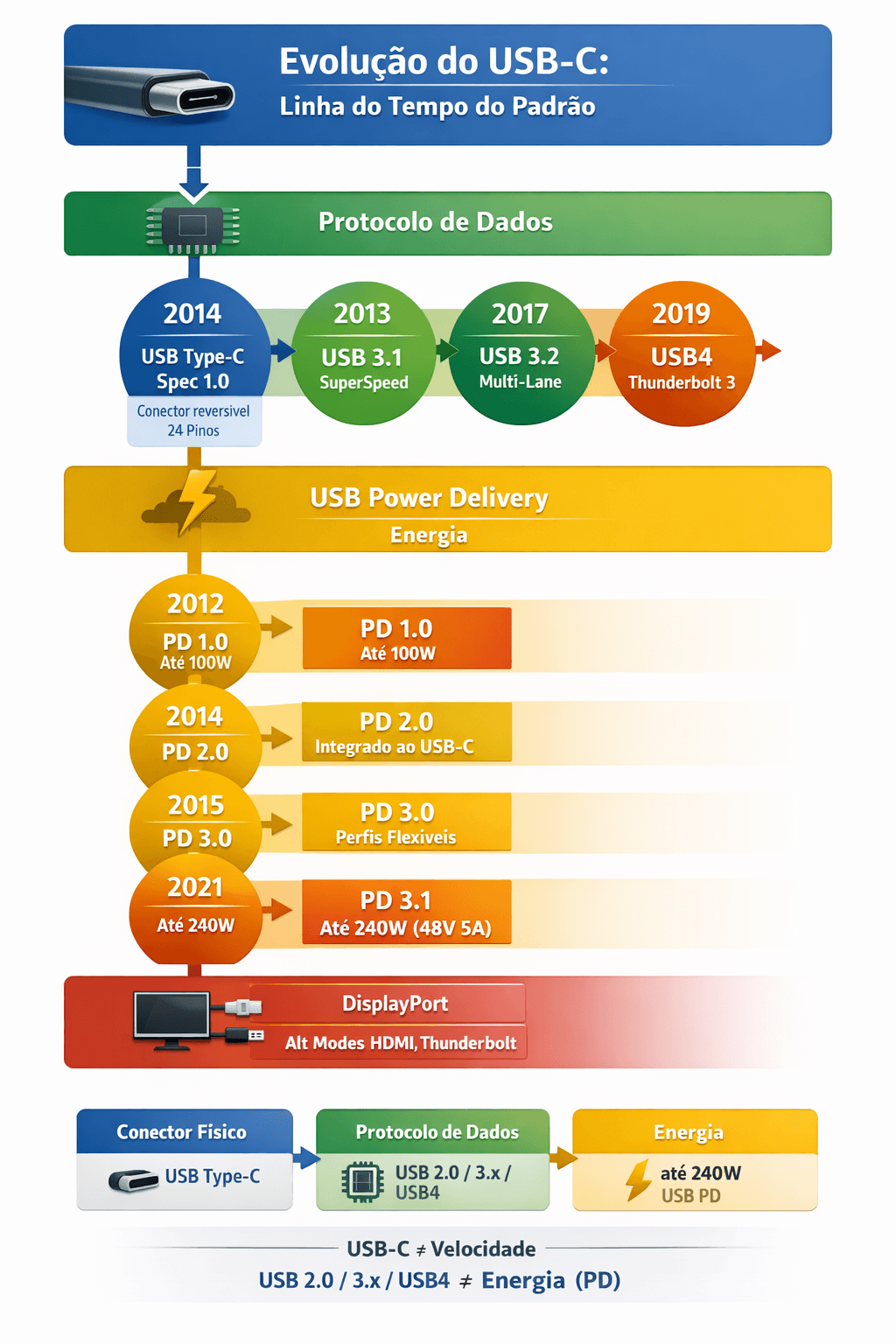

O padrão USB evoluiu de uma interface simples de dados para uma solução completa que integra alimentação, comunicação e, em alguns casos, transmissão de vídeo. O conector USB-C é o marco dessa evolução com suporte a múltiplos protocolos e reversibilidade física além de grande poder de alimentação.

No entanto, essa flexibilidade pode aumentar a complexidade do projeto. Compreender a pinagem USB-C - usb c pinout - é essencial para evitar erros de ligação, falhas de alimentação e problemas de comunicação. Este guia apresenta os conceitos principais com foco prático, voltado para quem projeta ou encomenda PCBs e PCBAs.

Introdução ao USB e à Pinagem

O que é pinagem USB? (Visão geral de USB-A vs USB-C)

A usb pinout define a função de cada pino dentro de um conector. Isso inclui alimentação (VCC), referência (GND), linhas de dados e sinais auxiliares. Nos conectores USB mais antigos, a pinagem é simples e limitada. Já no USB-C, a quantidade de pinos aumenta e as funções tornam-se mais versáteis.

Comparação entre padrões USB

Impacto em projetos e cenário comum

●Mais pinos permitem múltiplas funções simultâneas

●A reversibilidade elimina erros de orientação e evita danos aos circuitos

●O projeto elétrico e o layout tornam-se mais exigentes e complexos

Para aplicações simples, como alimentar projetos, nem todos os pinos precisam ser utilizados. A escolha depende exclusivamente da função do circuito.

Pinagem completa do USB-C explicada

O conector USB-C possui 24 pinos distribuídos de forma simétrica. Essa simetria permite que o conector funcione em ambas as orientações, mas exige duplicação de algumas linhas no layout da PCB, assim como devem estar presentes no esquema elétrico do projeto - usb c wiring diagram.

Organização funcional dos pinos

Os pinos podem ser agrupados conforme sua função:

●VBUS (VCC) → alimentação (+)

●GND → referência elétrica (GND)

●D+ / D- → dados USB 2.0

●TX / RX (SuperSpeed) → dados de alta velocidade

●CC1 / CC2 → configuração e negociação

●SBU1 / SBU2 → sinais auxiliares

Mapeamento dos pinos USB-C

VBUS (VCC) → Alimentação

Fornecimento de energia ao dispositivo.

●Tensão padrão: 5V

○    Alimentação pode chegar até 20V (VCC) ou mais com USB Power Delivery

●Corrente pode ser elevada (até 5A em alguns casos)

●Normalmente existem múltiplos pinos VBUS em paralelo no conector

Na prática:

●Use trilhas largas e planos de cobre

●Verifique capacidade de corrente do conector e da PCB

●Considere proteção ao circuito (fusível, TVS, etc.)

○    Isso vai garantir maior segurança à operação e evitará danos aos circuitos

GND → Referência

É o caminho de retorno (GND) da corrente e referência elétrica do sistema.

●GND também aparece em múltiplos pinos

●Essencial para estabilidade e integridade de sinal

Na prática:

●Utilize plano de GND contínuo

●Evite interrupções no plano

●Fundamental para reduzir ruído e interferências na operação

D+ e D- → Dados USB 2.0

Par diferencial usado para comunicação USB 2.0.

●Velocidade até 480 Mbps

●Sensível a ruído e interferência

Na prática:

●Roteie como par diferencial

●Mantenha trilhas curtas e paralelas

●Evite proximidade com VBUS ou fontes de ruído

TX / RX → Alta velocidade (SuperSpeed)

Pares diferenciais usados em USB 3.x, USB4 e outros modos.

●Alta taxa de dados (Gbps)

●Muito sensíveis a layout

Na prática:

●Controle de impedância (tipicamente 90Ω diferencial)

●Comprimento igual entre pares

●Minimizar vias e descontinuidades

●Layout crítico com impacto direto no funcionamento

CC (Configuration Channel) → Configuração

Responsável por detectar conexão, orientação e negociar energia.

●Existem dois pinos: CC1 e CC2

●Define quem é host/dispositivo

●Usado para negociação de USB PD (Power Delivery)

Na prática:

●Considerar como obrigatório mesmo para projetos simples

●Usar resistor de 5.1kΩ  como referência (em aplicações básicas)

●Alimentação (VBUS) pode ser prejudicada se o projeto omitir a configuração CC

SBU (Sideband Use) → Auxiliar

Linhas auxiliares usadas em modos alternativos.

●Não utilizadas em USB 2.0 padrão

●Comumente aplicadas em DisplayPort, HDMI Alt Mode, Debug, áudio, etc.

Na prática:

●Pode ser ignorado em projetos simples

●Imprescindível em aplicações com vídeo e funções especiais

●Normalmente requer circuitos adicionais e atenção ao layout

Mesmo que o projeto utilize apenas alimentação ou alimentação com dados em padrão USB 2.0, ignorar a estrutura completa pode influenciar no funcionamento esperado. A definição do esquema de conexão USB-C ajuda a evitar problemas já na fase inicial do projeto.

Entendendo VCC e GND em conexões USB

Os sinais VCC e GND são críticos em qualquer projeto com USB-C. Eles determinam a estabilidade elétrica de todo sistema. Aqui vão algumas definições importantes sobre os pinos:

VCC (VBUS)

●Tensão padrão inicial: 5V

●Pode chegar até 20V com USB PD (Power Delivery)

●Corrente máxima vai depender do perfil negociado (em projetos com suporte a negociação)

GND

●Referência de ponto comum do sistema

●Fundamental para estabilidade, integridade de sinais e blindagem entre pontos críticos

Boas práticas de projeto

●Utilizar trilhas largas para VCC em correntes elevadas

●Implementar plano de GND contínuo e estruturado

●Evitar loops de corrente

●Posicionar capacitores de desacoplamento próximos aos pontos de alimentação

Problemas comuns de funcionamento

●Queda de tensão por trilha fina/cabeamento deficiente

●Ruído por má distribuição de GND

●Instabilidade por fonte inadequada ou de baixa capacidade

Esses pontos são frequentemente responsáveis por falhas intermitentes em protótipos e comportamentos inesperados em circuitos sensíveis.

Diagrama básico de ligação USB-C para iniciantes

Nem todos os projetos precisam usar os 24 pinos. Para aplicações básicas, é possível trabalhar com um subconjunto reduzido.

Ligação mínima (somente alimentação)

Observações importantes

●O resistor de 5.1kΩ nos pinos CC é obrigatório

●Sem a previsão de CC no projeto, a fonte poderá não liberar energia

●Usar ambos CC1 e CC2 garante compatibilidade com reversão

Compatibilidade em projetos que exijam dados em USB 2.0

Adicionar ao circuito os pinos:

●D+ e D-

●Manter D+ e D- próximos e paralelos com largura de trilhas compatíveis com sinais de dados

●Evitar cruzamento com trilhas de potência

●Minimizar distâncias entre os pontos de conexão

Quando aprimorar seu projeto com USB-C

Se o projeto exigir:

●Alta velocidade de dados → incluir TX/RX

●Transferência de vídeo → considerar modos alternativos

●Alta potência de entrega → implementar PD (Power Delivery)

Erros comuns em conexões USB e como evitá-los

Projetos com USB-C falham frequentemente por detalhes de implementação, não necessariamente por falta de conhecimento teórico. Abaixo, algumas dicas para evitar erros em conexões USB:

1. Ignorar os pinos CC

Projetos sem previsão de pinos de configuração:

●O dispositivo pode não ser energizado

●A negociação de corrente não ocorre

Solução: sempre implementar resistores corretos em CC1 e CC2.

2. Subdimensionar trilhas de VCC e GND

Correntes elevadas exigem:

●Trilhas mais largas

●Aplicação de planos de cobre

Problema típico: aquecimento desnecessário, instabilidades e/ou queda de tensão.

3. Layout inadequado para alta velocidade

Linhas TX/RX exigem:

●Controle de impedância

●Comprimento balanceado

●Roteamento diferencial

Erro comum: tratar como trilhas comuns, trazendo impacto direto no funcionamento esperado.

4. Não considerar reversibilidade

O USB-C pode funcionar invertido. Isso implica na:

●Duplicação de sinais

●Uso correto de CC1 e CC2

Erro típico: projeto funciona apenas em um lado do conector.

5. Falta de proteção elétrica

Problemas possíveis:

●Descarga eletrostática (ESD)

●Sobretensão

Boas práticas:

●Adicionar diodos de proteção

●Utilizar TVS, quando necessário

6. Uso incorreto do Power Delivery

Implementar USB PD sem controle adequado pode causar:

●Sobretensão no circuito

●Danos irreversíveis aos componentes

Recomendação: usar controladores dedicados para PD.

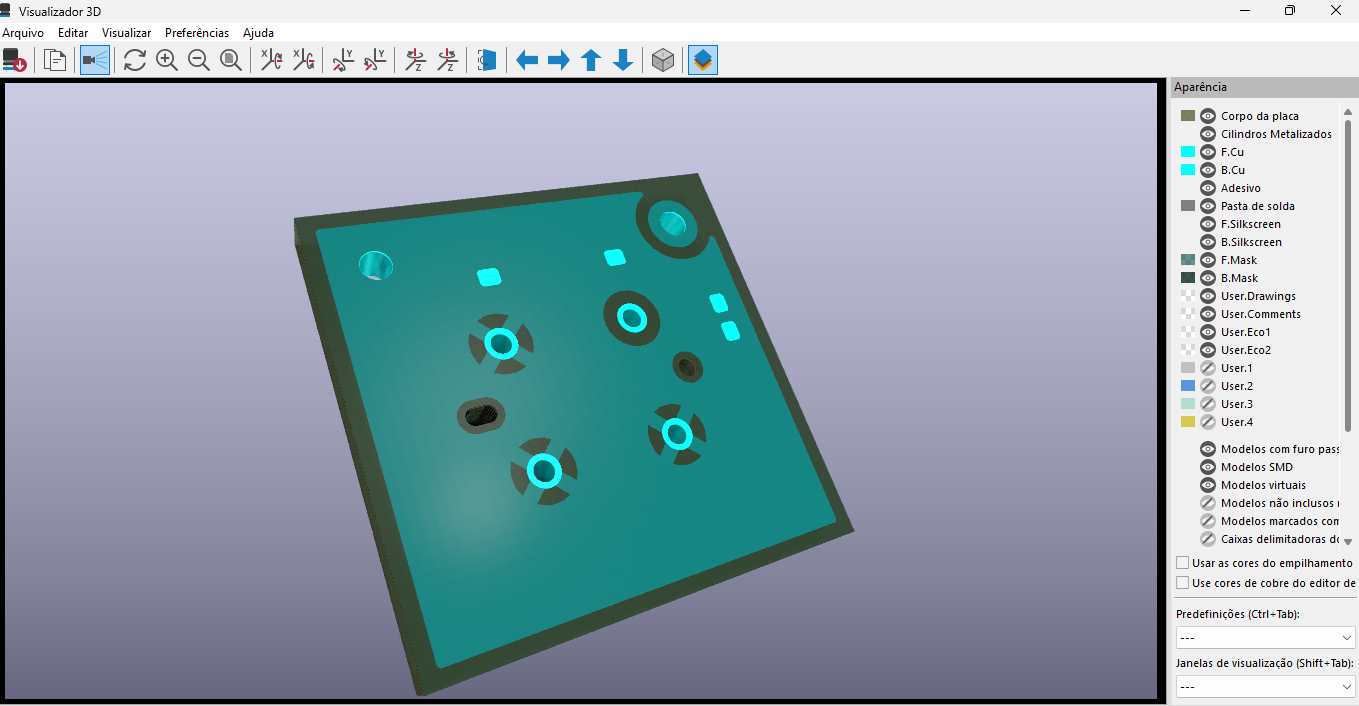

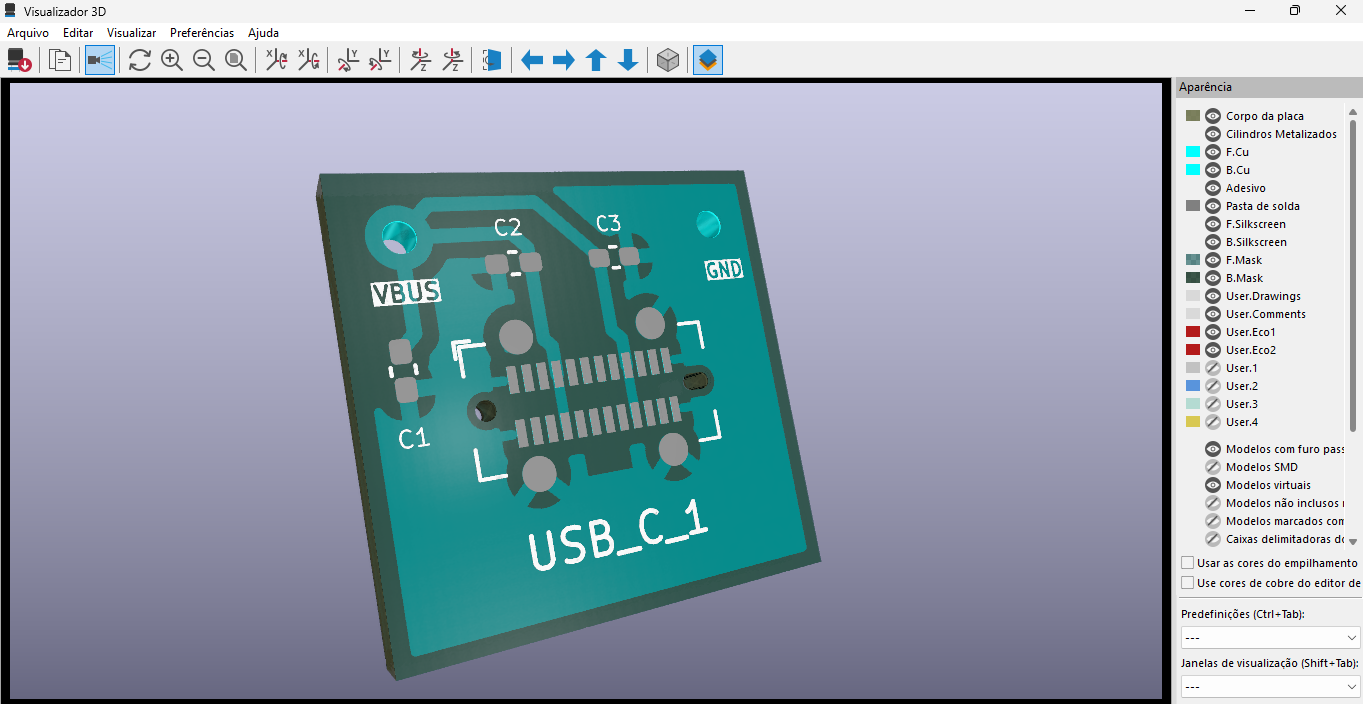

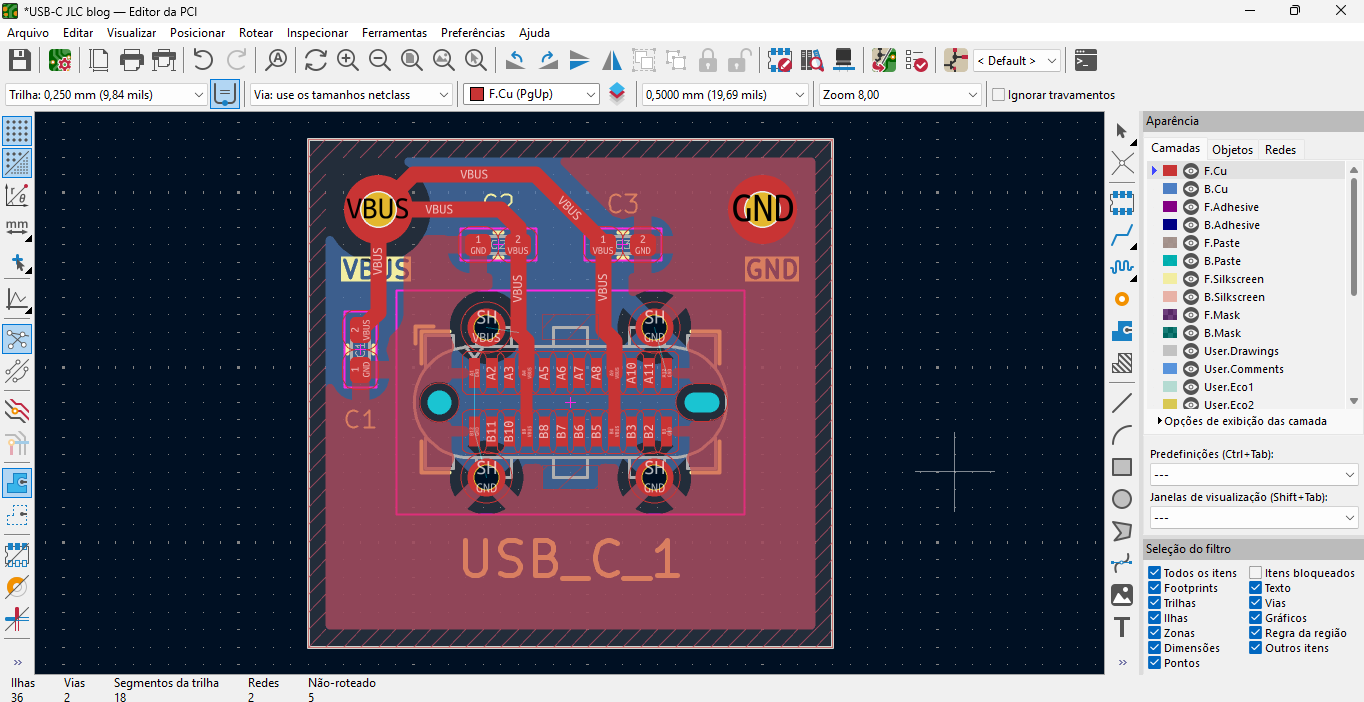

Boas práticas de layout para USB-C

O layout tem impacto direto no funcionamento, especialmente em projetos com maior desempenho.

Para alimentação

●Trilhas largas para VCC

●Plano de GND contínuo

●Minimizar resistência

Para USB 2.0

●D+ e D- roteados em paralelo

●Evitar trilhas próximas de pinos como VBUS

●Manter distância consistente

Para alta velocidade

●Impedância controlada (tipicamente 90Ω diferencial)

●Comprimento igual entre pares

●Evitar vias desnecessárias

Checklist rápido

● CC implementado corretamente

● GND contínuo

● Trilhas bem dimensionadas

● Revisão de DRC

● Simulação (quando aplicável)

Quando usar a conexão USB-C completa ou simplificada?

Nem todo projeto precisa explorar todo o potencial do USB-C, isso evita projetos complexos e otimiza sua fabricação.

Uso simplificado

Indicado para:

●Alimentação básica

●USB 2.0

●Projetos DIY simples

Vantagens:

●Menor complexidade

●Layout mais simples

●Menor custo de produção

Uso completo

Indicado para:

●Alta velocidade (USB 3.x / USB4)

●Carregamento rápido

●Vídeo (DisplayPort, áudio etc.)

Requisitos adicionais:

●Controle de impedância

●Componentes e layout específicos

Consulta rápida - USB-C (Pinagem, Funções e Aplicações)

O que é o pinout do USB-C?

O pinout do USB-C é o mapeamento completo dos 24 pinos do conector, indicando a função elétrica de cada um deles. Ele define quais pinos são usados para alimentação (VBUS), terra (GND), dados USB 2.0 (D+ e D-), comunicação de alta velocidade (TX/RX), canais de configuração (CC) e sinais auxiliares (SBU).

O que são VBUS e GND no USB?

●VBUS: é a linha de alimentação VCC do USB. No USB-C, pode variar de 5V até 20V (ou mais em padrões mais novos), dependendo do protocolo de negociação.

●GND (Ground): é o retorno elétrico, essencial para fechar o circuito.

-Em projetos práticos, VBUS exige trilhas mais largas na PCB, enquanto GND idealmente deve ser um plano sólido.

Como ler um diagrama de conexão USB-C?

Para interpretar um diagrama USB-C:

1.Identifique os grupos de pinos:

• Alimentação (VBUS e GND)
• USB 2.0 (D+ e D-)
• Alta velocidade (TX/RX)
• Configuração (CC1 e CC2)
• Auxiliares (SBU1 e SBU2)

2.Verifique o tipo de aplicação:

• Apenas alimentação
• USB 2.0
• USB 3.x / alta velocidade
• Modo alternativo (DisplayPort, áudio, etc.)

3.Observe a simetria:

• O USB-C é reversível, então muitos pinos são espelhados.

O USB-C funciona sem os pinos CC?

Depende do uso:

●Sem CC, não há negociação correta

●Pode até funcionar de forma limitada (ex: alimentação básica 5V com resistores fixos)

●Mas:

○    Não detecta orientação corretamente

○    Não negocia corrente/tensão (USB Power Delivery)

○    Pode causar incompatibilidade com alguns dispositivos

Em resumo: assuma em seus projetos que os pinos CC são obrigatórios.

Conclusão

O USB-C combina múltiplas funções em um único conector, mas exige atenção na implementação. Entender a pinagem USB-C (usb c pinout) e aplicar corretamente conceitos seus controles (CC, SBU etc.) reduz significativamente a intercorrência de erros. Compreender o USB-C pinout (incluindo VCC, GND, USB-C wiring diagram, dados etc.) é essencial para evitar erros e garantir o funcionamento correto do circuito.

Para projetos iniciais com USB-C, a abordagem mais segura é começar com um esquema de pinagem simplificado (usb c wiring diagram), focado apenas em alimentação ou em alimentação com suporte de dados USB 2.0. À medida que a complexidade aumenta, torna-se necessário considerar aspectos como integridade de sinal, negociação/configuração e consequentemente, um layout cuidadoso e mais avançado. Uma implementação bem executada depende menos da quantidade de pinos utilizados e mais da qualidade das decisões de projeto.
