System on a Chip vs. System on Module: Qual é o ideal para o seu produto?

Um System on a Chip (SoC) integra unidades de processamento, controladores de memória e interfaces de periféricos em um único circuito integrado (CI), enquanto um System on Module (SoM) combina um SoC com RAM, armazenamento, gerenciamento de energia e circuitos de suporte em uma placa de circuito compacta e pré-validada.

Decidir entre esses dois caminhos de integração é uma das decisões estruturais mais críticas na engenharia de hardware embarcado. O caminho ideal depende do volume de produção, das metas de custo, da experiência interna em layout e das restrições de tempo de lançamento no mercado.

Este guia fornece uma análise abrangente de ambas as tecnologias, examina suas arquiteturas internas, compara os custos de engenharia não recorrente (NRE) e descreve uma estrutura prática para escolher o caminho certo para o seu próximo projeto.

SoM vs SoC: Principais Diferenças em Resumo

Para a maioria dos produtos comerciais e industriais, a decisão é mais simples do que parece. Um SoM leva seu produto ao mercado mais rapidamente com risco mínimo de engenharia, pois o roteamento de alta velocidade, as redes de distribuição de energia e a depuração principal do hardware já estão concluídos e validados pelo fabricante do módulo.

Por outro lado, um projeto SoC chip-down minimiza os custos de produção por unidade, mas somente depois que seu volume de embarque for alto o suficiente para amortizar os custos substanciais iniciais de engenharia e certificação.

Esse custo inicial é o ponto crítico. Projetar uma placa personalizada diretamente com um SoC exige gerenciar internamente o roteamento de memória DDR de alta velocidade, o sequenciamento rigoroso de energia, a dissipação térmica e a qualificação de compatibilidade eletromagnética (EMC).

Um SoM abstrai esses desafios, encapsulando-os dentro de um módulo pré-testado, permitindo que sua equipe de engenharia se concentre inteiramente no design de periféricos específicos da aplicação. A compensação é um custo de material por unidade mais alto, que só se torna menos econômico quando a produção atinge grandes volumes.

Principais Conclusões

• Maioria das Startups e Protótipos: SoM
• Produtos Industriais e de IoT: SoM
• Eletrônicos de Consumo de Alto Volume: SoC
• Dispositivos Vestíveis e Ultracompactos: SoC
• Caminho Mais Rápido para o Mercado: SoM

Figura: Mostrando um SoC como um único die e um SoM como uma PCB contendo esse SoC mais chips de RAM, armazenamento e energia.

SoC vs SoM: Comparação Lado a Lado

Selecionar a plataforma certa requer avaliar os recursos de engenharia, as expectativas de vida útil e os requisitos do produto. A tabela abaixo compara essas duas abordagens em métricas-chave.

Usar um SoM acelera significativamente o desenvolvimento. Um projeto típico de SoC chip-down pode exigir de 12 a 24 meses de engenharia de hardware antes que o design esteja estável. Como cada interface de alta velocidade deve ser projetada e verificada do zero, um único erro de roteamento pode atrasar o cronograma em meses.

Por outro lado, um SoM chega com roteamento de memória verificado, uma rede de distribuição de energia validada, um pacote de suporte de placa (BSP) completo e um sistema operacional pré-portado (como Linux ou Android). Isso permite que as equipes de software iniciem o desenvolvimento da aplicação imediatamente, reduzindo os riscos gerais de desenvolvimento de hardware.

O que é um System on a Chip (SoC)?

Um System on a Chip é um único circuito integrado que concentra um núcleo de computação completo em uma peça de silício. Ele contém núcleos de processador e a lógica essencial do sistema no mesmo die, o que significa que contém quase tudo o que um dispositivo precisa para computar, exceto memória do sistema, armazenamento não volátil e regulação física de energia.

Quais Componentes São Integrados em um SoC?

Os SoCs modernos integram funcionalidades massivas para reduzir a latência interna do sistema e a área ocupada:

• Processadores Multi-core (CPUs): Unidades de processamento de uso geral (ex.: ARM Cortex-A ou RISC-V).
• Processadores Gráficos (GPUs): Aceleração de hardware especializada para displays e renderização.
• Processadores de Sinais Digitais (DSPs): Execução matemática acelerada para fluxos de áudio, vídeo e sensores.
• Unidades de Processamento Neural (NPUs): Aceleradores de hardware projetados para aprendizado de máquina no dispositivo.
• Controladores de Memória: Camada física (PHY) e controladores lógicos para RAM DDR3, DDR4 ou LPDDR5.
• Interfaces Integradas: Controladores integrados para PCIe, USB, Ethernet e SDIO.
• Transceptores Sem Fio: SoCs selecionados focados em IoT integram rádios físicos Wi-Fi, Bluetooth ou Zigbee diretamente no die.

Desafios do Design SoC Chip-Down

Projetar uma placa diretamente em torno de um SoC bare é chamado de design de hardware "chip-down". Essa abordagem coloca todo o ônus de engenharia e regulatório em sua equipe. Você deve lidar com roteamento DDR de alta velocidade com correspondência precisa de comprimento e impedância controlada, implementar sequenciamento de CI de gerenciamento de energia (PMIC) multi-rail, resolver gargalos de dissipação térmica e gerenciar a conformidade eletromagnética (EMC).

Essas tarefas exigem ferramentas avançadas de layout e engenheiros de hardware experientes. Em particular, lidar com tipos de encapsulamento BGA de alta contagem de pinos requer PCBs de interconexão de alta densidade (HDI), microvias e empilhamentos de vias cegas/enterradas, o que aumenta a complexidade de engenharia e fabricação.

Exemplos Comuns de SoC

• Quando você estiver pronto para dar vida ao seu design, a JLCPCB fornece serviços rápidos e profissionais de montagem de PCB.
• Seja construindo uma placa-carreadora SoM personalizada ou um design SoC chip-down multicamadas de alta densidade, basta enviar seus arquivos Gerber para receber uma cotação online instantânea e acelerar o desenvolvimento do seu produto.

O que é um System-on-Module (SoM)?

Um System on Module é uma placa de circuito impresso pequena e especializada que abriga um SoC e os circuitos integrados de suporte que o SoC não pode incluir em seu próprio silício. Ele empacota o núcleo de computação, RAM de alta velocidade, armazenamento não volátil e circuitos críticos de clock e energia em um módulo unificado pré-projetado. Serve como um motor de computação pronto para uso, em vez de um produto final acabado.

Quais Componentes Estão Incluídos em um SoM?

• SoC Hospedeiro: A unidade de processamento principal do módulo.
• RAM do Sistema: Chips de memória DDR3L, DDR4 ou LPDDR4 roteados com precisão submilimétrica.
• Armazenamento Não Volátil: Flash eMMC, NAND ou SPI NOR contendo o bootloader e o sistema operacional.
• CI de Gerenciamento de Energia (PMIC): Lida com conversão de energia, regulação buck/boost e sequenciamento preciso de tensão.
• Clocks do Sistema: Osciladores e cristais fornecendo referências de tempo estáveis.
• Módulos de RF (Opcionais): Circuitos blindados de Wi-Fi e Bluetooth, muitas vezes pré-certificados (FCC/CE).
• Conectores Placa-a-Placa: Conectores de alta densidade e alta velocidade (ou furos metalizados) para interface com circuitos externos.

Como um SoM Funciona com uma Placa-Carreadora

Um SoM é projetado para ser conectado diretamente a uma placa-carreadora (ou placa-base) personalizada específica da aplicação. Esse sistema modular divide o desenvolvimento de hardware em duas partes distintas:

1. O Núcleo de Computação (SoM): Um subsistema complexo e padronizado que permanece consistente em diferentes projetos.
2. A Placa-Carreadora: Uma PCB personalizada que contém apenas as entradas/saídas (I/O) específicas da sua aplicação, como portas físicas, interfaces de sensores e entradas de energia.

Compreender as diferenças estruturais entre PCBA e PCB ajuda a esclarecer essa abordagem. Ao usar um SoM pré-montado, o roteamento da placa-carreadora é bastante simplificado, normalmente exigindo menos camadas de placa e evitando estruturas de fabricação de interconexão de alta densidade (HDI).

Exemplos Populares de System on Module

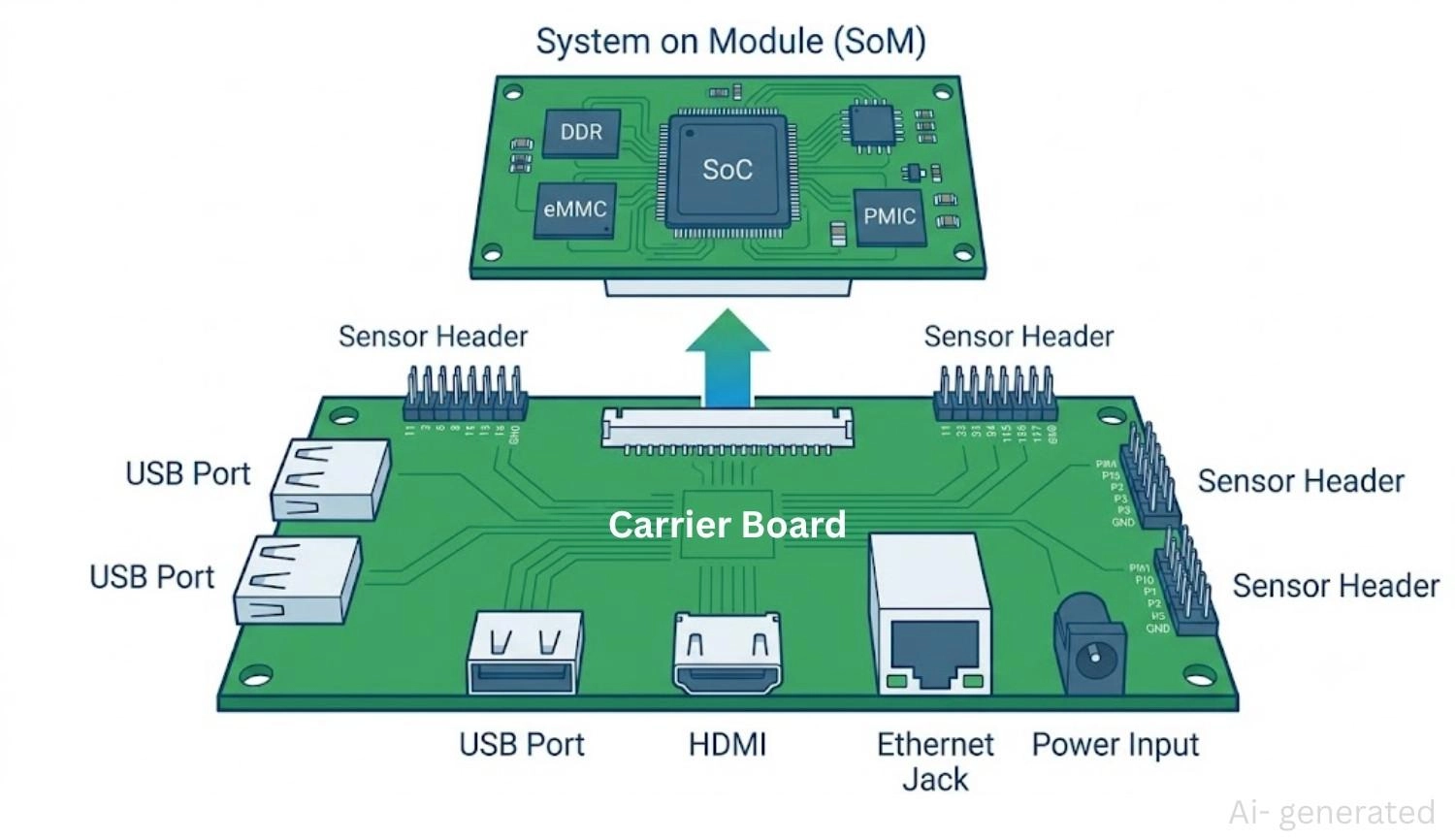

Figura: Um SoM empilhado em uma placa-carreadora maior, conectado por um conector placa-a-placa, com I/O de aplicação na placa-carreadora.

Produtos Reais com SoC e SoM

Para entender melhor essa troca de design, vamos examinar como os produtos comerciais fazem essa escolha com base em volume, tamanho e limites de aplicação:

• Smartphones (SoC): Os smartphones modernos operam com SoCs de alto desempenho, como o Apple A18 ou a série Snapdragon 8. Restrições extremas de espaço, altos requisitos de dissipação térmica e execuções de fabricação massivas (milhões de unidades) tornam os designs chip-down personalizados a única escolha lógica.
• Painéis IHM Industriais (SoM): Painéis de controle de fábrica e interfaces homem-máquina (IHMs) normalmente são produzidos em volumes baixos a médios (milhares de unidades por ano). Esses designs geralmente usam módulos como o Toradex Verdin ou Variscite DART, trocando um custo de lista de materiais (BOM) ligeiramente maior por fornecimento confiável de longo prazo e desenvolvimento acelerado.
• Câmeras Inteligentes de IA de Borda (SoM): Sistemas de inspeção óptica de alta velocidade frequentemente utilizam um módulo NVIDIA Jetson Orin Nano. Isso permite que o fabricante da câmera ignore o complexo layout de DDR de alta velocidade e entrega de energia exigido pelos processadores de IA modernos, concentrando-se em sensores ópticos e desenvolvimento de software.
• Pulseiras de Fitness Vestíveis (SoC): Smartwatches e rastreadores de fitness exigem áreas extremamente compactas. Eles são tipicamente projetados em torno de SoCs altamente integrados e de ultrabaixo consumo, como a série Nordic nRF54. Nesse setor, atender a restrições físicas estritas por meio de montagem de PCB vestível especializada é essencial, pois os SoMs padrão são grandes demais para caber.

Essa tendência é consistente: produtos de consumo focados em miniaturização e alto volume tendem para SoC, enquanto sistemas industriais, médicos e comerciais de nicho priorizam SoM para reduzir o risco de desenvolvimento e o tempo de lançamento no mercado.

Comparação de Custos: System-on-Module vs System on a Chip

Embora o custo unitário seja um fator decisivo importante, uma análise completa deve ponderar os custos de produção unitários em relação às despesas iniciais de engenharia não recorrente (NRE).

Um System on Module tem um custo unitário mais alto porque você está pagando ao fornecedor pelos componentes, layout e testes. Um SoC bare é menos caro por unidade, mas requer custos de desenvolvimento iniciais significativos. Estes incluem:

• Tempo de layout de engenharia de hardware sênior.
• Execuções complexas de design de PCB multicamadas (8 a 12 camadas com microvias).
• Certificações completas de RF, EMI e segurança (ex.: FCC, CE).
• Desenvolvimento de dispositivos de teste de produção.

Em volumes de produção abaixo de 50.000 unidades por ano, o SoM geralmente é a escolha mais econômica. A economia em horas de engenharia, certificações aceleradas e placas-carreadoras simplificadas supera o custo mais alto por módulo.

Acima de 50.000 a 100.000 unidades por ano, a economia por unidade de um SoC bare justifica os custos iniciais de design e certificação, embora a recuperação desse investimento possa levar de um a dois anos de produção sustentada.

Para tomar uma decisão informada, as equipes de design devem avaliar cuidadosamente as opções de montagem de PCB de baixo volume no início da fase de planejamento. O ponto de cruzamento exato depende de várias variáveis, incluindo salários dos desenvolvedores, complexidade regulatória, contagem de camadas da placa-base e a vida útil esperada do produto no mercado.

Quando Escolher um SoM

Escolha um System on Module quando o tempo de lançamento no mercado, a mitigação de riscos e a velocidade de desenvolvimento forem seus objetivos principais:

• Tempo Rápido de Lançamento no Mercado: Ao utilizar um módulo pré-validado, você evita a depuração de hardware demorada e o desenvolvimento do bootloader. Isso permite que sua equipe se concentre diretamente no desenvolvimento de software de aplicação desde o primeiro dia.
• Recursos Limitados de Design de Hardware de Alta Velocidade: Se sua equipe de engenharia não tem ampla experiência com roteamento BGA de passo ultrafino, correspondência de impedância ou ajuste de memória de alta velocidade, usar um SoM transfere esse risco técnico para o fornecedor do módulo.
• Conformidade Industrial e Médica: Muitos SoMs comerciais são construídos especificamente para ambientes exigentes. Eles apresentam designs robustos, faixas de temperatura operacional estendidas (tipicamente -40 a +85 graus Celsius) e documentação de qualidade abrangente.
• Ciclos de Vida de Produto de Longo Prazo: Fabricantes de módulos respeitáveis geralmente garantem disponibilidade de componentes por 10 a 15 anos. Eles também fornecem opções de atualização compatíveis pino a pino, protegendo seu sistema contra a obsolescência de componentes.
• Certificações Regulatórias Simplificadas: Escolher um SoM com transceptores sem fio pré-certificados (como FCC, CE ou IC) simplifica o processo regulatório, reduzindo o risco de atrasos inesperados de conformidade.

Quando Escolher um Design SoC Chip-Down

Escolha um design SoC chip-down quando o volume de produção, a otimização espacial e os custos de material forem suas principais prioridades:

• Altos Volumes de Produção Anual: Ao fabricar mais de 50.000 a 100.000 unidades por ano, economizar até mesmo alguns dólares por unidade em custos de material pode justificar rapidamente um investimento inicial substancial em engenharia.
• Restrições Estritas de Tamanho e Peso: Designs com restrição de espaço, como vestíveis, implantes médicos e microdrones, não podem acomodar a altura física e a área ocupada de um módulo plugável.
• Metas Agressivas de Custo por Unidade: Eliminar a margem do fornecedor do módulo e evitar controladores periféricos não utilizados no SoM ajuda a manter os custos de produção unitários o mais baixo possível.
• Configurações de Hardware Altamente Personalizadas: Projetar sua própria placa permite colocar apenas os componentes que sua aplicação requer, otimizar redes de distribuição de energia e adaptar o layout às suas especificações físicas exatas.
• Experiência Estabelecida em Hardware de Alta Velocidade: Se sua equipe de engenharia já possui as ferramentas de layout e a experiência necessárias para roteamento de alta velocidade, design de interconexão de alta densidade (HDI) e solução de problemas de compatibilidade eletromagnética (EMC), um design chip-down se torna um caminho altamente viável.

Figura: Fluxograma direcionando perguntas de volume, experiência interna e tempo de lançamento para um SoM ou um SoC chip-down.

A Estratégia Híbrida: Comece com um SoM e Depois Migre para um SoC

Selecionar uma arquitetura não significa que você está preso a ela para sempre. Muitas equipes de produto bem-sucedidas usam uma estratégia híbrida: lançam seu produto usando um SoM e depois fazem a transição para um design SoC chip-down à medida que o volume de vendas aumenta.

Essa abordagem oferece várias vantagens importantes:

1. Lançamento de Produto Acelerado: Usar um SoM permite validar seu produto no mercado, garantir os primeiros clientes e refinar sua aplicação de software sem um longo ciclo de desenvolvimento.
2. Redesenho com Menor Risco: Uma vez que seu produto esteja comprovado e os volumes de produção cresçam, você pode redesenhar o sistema em torno do SoC bare. Como o software e as interfaces da placa-carreadora já foram validados, migrar para um layout personalizado é muito menos arriscado.
3. Transição Gerenciada: Planejar essa migração cuidadosamente permite que você escale sem problemas ao escalar seu protótipo de PCBA para produção de baixo volume, garantindo uma cadeia de suprimentos confiável em cada estágio de crescimento.

O que é uma Placa-Carreadora?

Uma placa-carreadora (ou placa-base) é a placa-mãe específica da aplicação na qual um SoM é conectado. Ela abriga as interfaces e os conectores físicos que seu produto requer, como USB, HDMI, Ethernet e conexões seriais, juntamente com regulação de energia e circuitos de proteção.

Como o roteamento complexo de alta velocidade está contido no SoM pré-projetado, as placas-carreadoras são muito mais simples de projetar. Elas normalmente podem ser roteadas em PCBs padrão de 2 a 4 camadas, evitando a fabricação HDI cara de 8 a 12 camadas exigida para designs SoC diretos. Isso simplifica muito o layout, a prototipagem e os testes.

Para agilizar a fabricação e garantir o fornecimento confiável de componentes, você pode pesquisar e selecionar conectores compatíveis, componentes de energia e interfaces diretamente na Biblioteca de Peças da JLCPCB.

Como SoC, SoM, SBC, CoM e SiP Diferem

O cenário da computação embarcada usa várias siglas que frequentemente causam confusão. As diferenças principais estão em seu nível de integração e se exigem uma placa-carreadora externa.

Um SBC é um computador completo e pronto para uso que funciona imediatamente, tornando-o adequado para prototipagem inicial ou projetos de volume extremamente baixo.

Um System in Package (SiP) empacota múltiplos dies de silício em um único encapsulamento semelhante a um chip, fornecendo um meio-termo entre SoC e SoM, embora ainda exija um layout de PCB personalizado.

Um Compute Module é o Mesmo que um System on Module?

Sim. "Compute Module" é simplesmente um termo específico do fornecedor para um System on Module. O exemplo mais conhecido é o Raspberry Pi Compute Module (CM4/CM5), que é uma versão modular e industrial do computador de placa única Raspberry Pi padrão, projetado especificamente para ser integrado em produtos comerciais personalizados.

Figura: De CI para SoC para SiP para SoM/CoM para SBC, mostrando integração crescente e prontidão para uso.

Perguntas Frequentes sobre SoM e SoC

P: Como a escolha de um SoM simplifica a conformidade com FCC e CE para produtos de IoT industrial?

Usar um SoM pré-certificado com comunicação sem fio integrada (Wi-Fi/Bluetooth) permite que você evite testes caros de radiador intencional. A certificação do seu produto final geralmente é simplificada para testes de radiador não intencional, o que reduz os custos de teste e encurta seu cronograma de conformidade.

P: Quais são os principais desafios de integridade de sinal ao projetar uma placa-carreadora SoC chip-down?

Os desafios mais exigentes envolvem a integridade do sinal de alta velocidade para barramentos de memória DDR. Isso requer correspondência precisa de comprimento de trilha para evitar skew, linhas de impedância controlada (tipicamente 50 ohm single-ended e 100 ohm diferencial) para minimizar reflexões e transições cuidadosas de camada para manter um plano de referência de terra contínuo.

P: Por que SoCs de alto desempenho exigem microvias e empilhamentos de fabricação de PCB HDI?

SoCs de alto desempenho são tipicamente encapsulados em Ball Grid Arrays (BGAs) de passo fino com passos de 0,8 mm, 0,5 mm ou menores. A perfuração mecânica padrão não consegue criar vias pequenas o suficiente para sair das fileiras internas de pinos. Os projetistas devem usar microvias perfuradas a laser, vias cegas e vias enterradas para rotear essas conexões através das camadas de roteamento internas.

P: Uma placa-carreadora personalizada pode ser projetada usando uma PCB padrão de 4 camadas em vez de uma placa de alta densidade cara?

Sim, essa é uma das principais vantagens da abordagem modular. Como as conexões complexas de alta velocidade e os breakouts BGA de passo fino são tratados dentro do SoM multicamadas, a placa-carreadora apenas roteia periféricos de velocidade mais baixa e linhas de energia. Isso permite que a placa-carreadora seja projetada em uma PCB padrão de 4 camadas de baixo custo.

P: Qual é o risco de obsolescência do processador ao se comprometer com um fornecedor específico de SoM?

Se um componente em um design SoC chegar ao fim da vida útil (EOL), você deve redesenhar toda a sua placa. Com um design baseado em SoM, fornecedores respeitáveis geralmente garantem mais de 10 anos de disponibilidade do produto. Mesmo que um módulo específico seja descontinuado, os fornecedores normalmente fornecem módulos de substituição compatíveis pino a pino, permitindo que você atualize seu sistema sem redesenhar sua placa-carreadora.

Conclusão

Para a maioria dos produtos de volume baixo a médio, iniciar seu design com um System on Module (SoM) é o caminho mais eficiente. Ele reduz os tempos de desenvolvimento, minimiza o risco de engenharia e simplifica a conformidade regulatória.

Designs SoC chip-down personalizados são mais adequados para produtos de consumo de alto volume ou dispositivos com restrição de espaço, onde o tamanho físico e os custos de material por unidade justificam um investimento inicial substancial em engenharia.

Uma abordagem prática e comprovada é lançar seu produto usando um SoM para estabelecer sua presença no mercado e, em seguida, migrar para um layout SoC chip-down à medida que os volumes de produção aumentam.
