O que é System in Package? Arquitetura, Benefícios e Aplicações na Eletrônica Moderna

System in Package (SiP) é uma abordagem de encapsulamento de semicondutores que combina múltiplos CIs, componentes passivos e interconexões dentro de um único encapsulamento, entregando um subsistema funcional completo na área ocupada por um único componente.

O SiP tornou-se uma tecnologia fundamental em smartphones, módulos sem fio, wearables e dispositivos IoT. Ele permite que engenheiros integrem processador, memória, circuitos de RF e gerenciamento de energia em uma unidade compacta e pré-testada, reduzindo a complexidade da placa e encurtando o tempo de lançamento no mercado.

Este guia aborda como o SiP funciona, como ele se compara ao System on Chip (SoC), quais tipos de encapsulamento existem e o que os engenheiros precisam saber sobre design e montagem de PCB ao trabalhar com módulos SiP.

O que é System in Package (SiP)?

Um System in Package, uma abordagem avançada comum de encapsulamento de semicondutores também chamada de encapsulamento de semicondutores SiP, integra múltiplos dies de semicondutores e componentes passivos em um único encapsulamento que funciona como um subsistema completo. Diferente de um componente discreto que executa uma única tarefa, um módulo SiP pode executar, armazenar, comunicar e gerenciar energia, tudo dentro dos limites de um único corpo de encapsulamento.

Ponto-chave: SiP é uma estratégia de encapsulamento, não uma metodologia de design de chip. Ele reúne chips projetados separadamente em um único encapsulamento, em vez de fabricar tudo em um único die.

Um SiP típico pode incluir qualquer combinação dos seguintes itens:

• Processador ou microcontrolador (MCU/MPU)
• Memória DRAM ou Flash
• Transceptor ou modem de RF
• Componentes passivos, como resistores, capacitores e indutores
• CI de gerenciamento de energia (PMIC)
• Sensores MEMS ou front-ends analógicos

Como esses componentes são co-encapsulados com interconexões curtas, o SiP oferece melhor integridade de sinal e menores parasitas em comparação com uma montagem de PCB multi-chip espalhada por uma área de placa maior. Isso é especialmente importante em designs de RF e digitais de alta velocidade, onde o comprimento da trilha impacta diretamente o desempenho.

Como o System in Package Funciona

Compreender a arquitetura do SiP exige analisar como múltiplos dies são fisicamente posicionados, interconectados e roteados dentro dos limites do encapsulamento.

Integração Multi-Chip

Em um SiP, múltiplos dies são colocados lado a lado em um substrato comum ou empilhados verticalmente usando técnicas avançadas de ligação. Cada die é fabricado de forma independente, muitas vezes por diferentes fundições usando diferentes nós de processo, e então montado no nível do encapsulamento.

Essa abordagem é chamada de integração heterogênea. Como os chips não precisam compartilhar o mesmo processo de fabricação, os engenheiros podem combinar um nó de processo de ponta para o processador com circuitos analógicos de nós maduros, ou combinar silício com semicondutores compostos como GaAs para aplicações de RF.

Tecnologias de Interconexão

A forma como os dies se comunicam dentro de um SiP depende do tipo de encapsulamento e dos requisitos de desempenho. Os métodos de interconexão comuns incluem:

• Wire bonding: fios finos de ouro ou cobre fazem a ligação dos pads do die às trilhas do substrato; é econômico e amplamente utilizado
• Flip-chip bonding: o die é invertido e as esferas de solda se conectam diretamente ao substrato; caminhos mais curtos, melhor desempenho elétrico
• Through-silicon via (TSV): conexões elétricas verticais gravadas através do próprio die; permite empilhamento 3D com comprimento de caminho mínimo
• Camada de redistribuição (RDL): camada de fiação de filme fino que redireciona as localizações dos pads do die para corresponder ao substrato ou a outras pegadas de die

Substrato do Encapsulamento e Roteamento

O substrato serve como a espinha dorsal estrutural e a camada de roteamento elétrico de um SiP. Ele transporta trilhas de sinal entre os dies, gerencia a distribuição de energia e fornece um caminho de condução térmica. A qualidade do substrato afeta diretamente a integridade do sinal, a integridade da energia e o desempenho EMI, o que significa que as restrições de roteamento no nível do substrato são um dos principais desafios de design em módulos SiP complexos.

Componentes Passivos e Ativos no SiP

Além dos dies de semicondutores, os módulos SiP normalmente incorporam componentes passivos diretamente no substrato ou sobre ele. Capacitores embutidos reduzem o ruído da fonte de alimentação próximo ao die. Filtros de RF integrados e redes de casamento minimizam os requisitos de ajuste no nível da placa. Os PMICs gerenciam a regulação de tensão dentro do encapsulamento, reduzindo o número de componentes externos que um projetista de PCB precisa manusear.

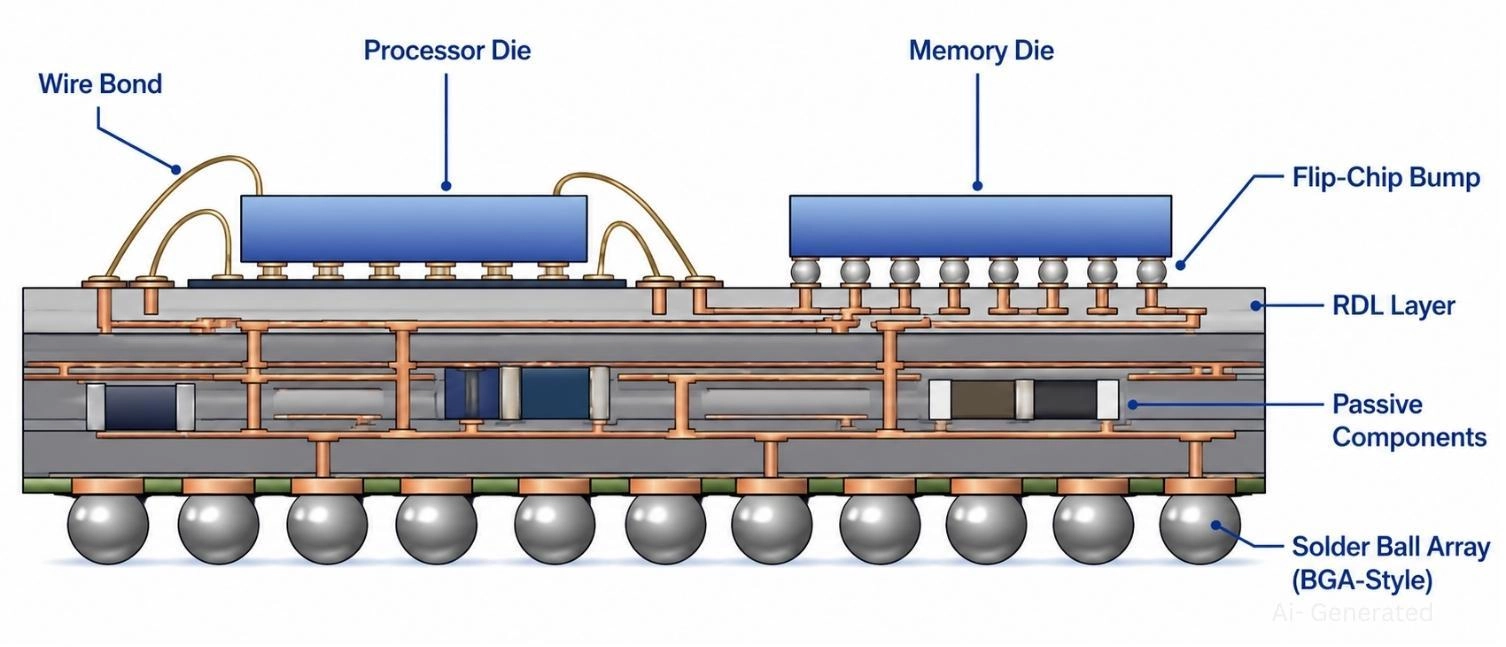

Figura: Um módulo System in Package mostrando dies com wire-bonding e flip-chip ao lado de componentes passivos em um substrato multicamadas com saída de esferas de solda BGA.

Tipos de System in Package

As configurações de SiP se dividem em três grandes categorias com base em como os dies são organizados espacialmente. Cada uma tem vantagens e desvantagens distintas em densidade, custo e comportamento térmico.

SiP 2D

Em um SiP 2D, todos os dies são colocados lado a lado no mesmo plano do substrato. Esta é a configuração mais simples de fabricar e validar. Os caminhos de sinal entre os dies viajam lateralmente através das trilhas do substrato, o que mantém os valores parasitas de interconexão gerenciáveis.

Os encapsulamentos 2D são preferidos quando a contagem de dies é baixa, o custo é uma prioridade ou o design envolve tecnologias heterogêneas que não podem ser compartilhadas em um empilhamento vertical. Eles permanecem a configuração dominante em produtos de módulos Bluetooth e Wi-Fi, frequentemente utilizando vários tipos de encapsulamento BGA para montagem em superfície padrão e confiável na PCB principal.

SiP 2.5D

O SiP 2.5D coloca múltiplos dies em um interposer, um substrato passivo de silício ou vidro com roteamento de passo fino, antes de montar o conjunto no substrato principal do encapsulamento. O interposer fornece interconexões laterais de alta densidade entre os dies sem exigir TSVs através do silício ativo.

Esta configuração é amplamente utilizada em aceleradores de IA e dispositivos de computação de alto desempenho (HPC), onde é necessária uma largura de banda massiva entre os dies de lógica e memória. A plataforma CoWoS da TSMC e o encapsulamento do processador EPYC da AMD são exemplos notáveis de produção.

SiP 3D

Os empilhamentos SiP 3D são empilhados verticalmente, com TSVs fornecendo conexões elétricas diretas entre cada die. Isso reduz drasticamente a área ocupada e encurta os caminhos críticos de sinal, mas o gerenciamento térmico se torna um desafio significativo porque o calor gerado pelos dies inferiores deve ser conduzido através do empilhamento acima.

O empilhamento 3D é comum em produtos DRAM, como High Bandwidth Memory (HBM), onde múltiplos dies DRAM são empilhados sobre um die lógico para alcançar uma largura de banda de memória que os encapsulamentos planos não conseguem igualar. Gerenciar a resistência térmica e garantir conexões TSV confiáveis são os principais desafios de engenharia no design de SiP 3D.

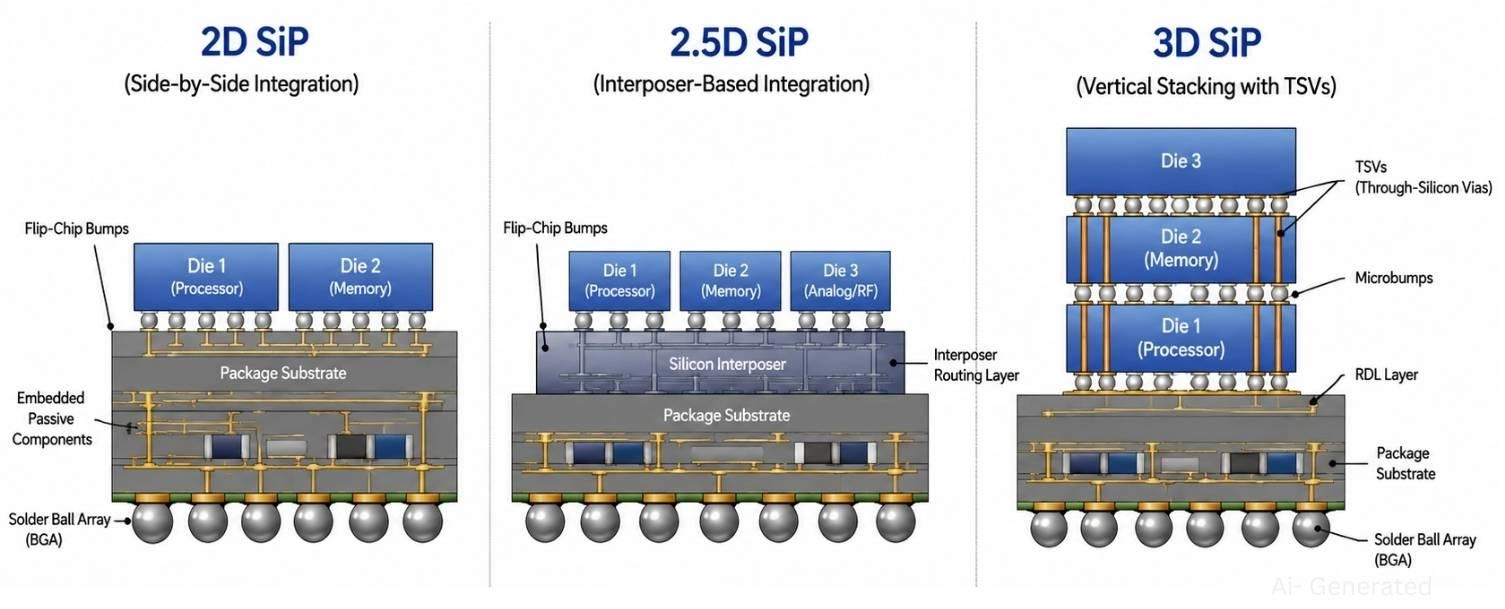

Figura: Comparação das configurações de System in Package 2D, 2.5D e 3D mostrando a colocação dos dies, o uso de interposer e o empilhamento vertical TSV.

Componentes-Chave Dentro de um SiP

Engenheiros que avaliam módulos SiP para um design precisam de uma visão clara do que cada componente interno contribui. A análise a seguir cobre os blocos funcionais primários encontrados na maioria dos produtos SiP.

Processador / MCU

O processador ou microcontrolador lida com a computação e o controle do sistema. Em SiPs de IoT e wearables, geralmente é um núcleo ARM Cortex-M de baixo consumo. Em aplicações móveis ou de IA de borda, pode ser um processador de aplicação de alto desempenho combinado com uma unidade de processamento neural (NPU). O processador define a arquitetura do conjunto de instruções e dita os requisitos da interface de memória.

Memória

A maioria dos módulos SiP inclui pelo menos um tipo de memória, seja SRAM para memória de trabalho, Flash NOR para armazenamento de firmware ou LPDDR para aplicações de alta largura de banda. O co-encapsulamento da memória com o processador elimina o roteamento de memória no nível da placa e reduz as preocupações com a integridade do sinal associadas a interfaces de memória de alta velocidade, como DDR.

Componentes de RF

A integração de RF é um dos argumentos mais fortes para escolher o SiP em vez da montagem discreta em PCB. Um SiP sem fio típico combina um transceptor, amplificador de potência, amplificador de baixo ruído (LNA) e chave de RF dentro do encapsulamento, com redes de casamento e filtros já ajustados. Isso elimina a necessidade de experiência em layout de RF no nível da placa e reduz o número de iterações para o casamento de impedância da antena.

Conclusão principal: O SiP reduz a complexidade de RF no nível da placa ao mover o casamento e a filtragem para dentro do encapsulamento.

Componentes Passivos

Capacitores de desacoplamento, indutores de filtro e resistores de terminação de sinal são co-localizados com os dies ativos dentro do encapsulamento SiP. Sua proximidade reduz a ondulação da fonte de alimentação, diminui a EMI e elimina a sensibilidade de layout que normalmente vem com a colocação de um capacitor de bypass no layout da PCB próximo aos CIs na sua placa principal.

CI de Gerenciamento de Energia (PMIC)

Integrar o PMIC dentro do SiP simplifica a arquitetura de energia da placa. O PMIC gera múltiplos trilhos de tensão regulados para o processador, memória e subsistemas de RF, mantendo os caminhos de entrega de energia curtos. Isso é particularmente valioso em dispositivos operados por bateria, onde a eficiência da fonte e a resposta transitória afetam diretamente o tempo de execução.

System in Package vs System on Chip

SiP e SoC são frequentemente discutidos juntos, mas representam estratégias de integração fundamentalmente diferentes. Ao avaliar os tipos de encapsulamento de CI ideais para um novo dispositivo, a escolha entre eles afeta o fornecimento, os cronogramas de design e a flexibilidade do produto a longo prazo.

System on Chip (SoC) integra todas as funções em um único die em um único processo de semicondutor. Cada bloco, incluindo a CPU, o controlador de memória, os periféricos e as interfaces analógicas, compartilha o mesmo silício. Isso oferece excelente eficiência de área em alto volume, mas requer um investimento significativo em NRE e prende o design a uma única fundição.

System in Package (SiP) adota a abordagem oposta. Múltiplos dies projetados e testados separadamente são integrados no nível do encapsulamento juntamente com componentes passivos. Isso troca um pouco de densidade bruta por flexibilidade de design, ciclos de desenvolvimento mais rápidos e a capacidade de combinar diferentes nós de processo em um único módulo.

Vantagem principal: O SiP permite que diferentes tecnologias de chip, como um die lógico de 5nm e um chip de RF de nó maduro, coexistam dentro de um encapsulamento compacto.

Ao avaliar as duas opções, o contexto da aplicação é decisivo. Nenhuma é universalmente superior.

O SiP é normalmente a melhor escolha quando:

• A integração heterogênea é necessária, por exemplo, combinar RF com lógica digital
• A prototipagem rápida ou ciclos de desenvolvimento curtos são uma prioridade
• A reutilização de design entre famílias de produtos é valiosa
• A integração de RF precisa ser tratada dentro do encapsulamento

O SoC é normalmente preferido quando:

• O produto visa volumes extremamente altos, onde o NRE é bem amortizado
• A eficiência energética absoluta e a densidade de área são as principais restrições
• Todas as funções necessárias podem ser implementadas em um único nó de processo

Figura: Comparação da arquitetura System in Package com múltiplos dies co-encapsulados versus System on Chip com todas as funções em um único die monolítico.

Principais Benefícios do System in Package

As vantagens do SiP vão além da redução da área ocupada. Para engenheiros que projetam produtos multifuncionais com restrições de espaço, o SiP aborda vários problemas interconectados simultaneamente.

Miniaturização

Combinar o processador, a memória, a RF e o gerenciamento de energia em um único encapsulamento elimina a sobrecarga de roteamento das conexões no nível da placa entre esses blocos. Módulos de smartwatch e chipsets de aparelhos auditivos representam casos reais em que o SiP possibilitou formatos de produto que seriam fisicamente impossíveis com layouts de componentes discretos.

Melhor Desempenho Elétrico

Interconexões curtas e controladas dentro do encapsulamento reduzem a indutância e a capacitância parasitas. Para interfaces digitais de alta velocidade e circuitos de RF, isso se traduz em melhorias mensuráveis na integridade do sinal, redução de ruído e melhor casamento de impedância, tudo sem exigir otimização agressiva do layout da PCB.

Tempo de Lançamento Mais Rápido

Os módulos SiP são normalmente adquiridos como subsistemas pré-integrados e pré-testados. Uma equipe de design que trabalha com um módulo SiP Wi-Fi/BT não precisa projetar o front-end de RF, validar a rede de casamento ou certificar o subsistema de rádio de forma independente. A pré-certificação regulatória do módulo acelera a aprovação do produto final.

Integração Heterogênea

Nenhum nó de fabricação único se destaca em tudo. O SiP permite que um die lógico de 5nm coexista com um die analógico de 180nm e um chip de RF GaAs. Esse tipo de otimização de nó de processo por função é impossível em um SoC monolítico e é um dos diferenciais técnicos mais convincentes do SiP.

Complexidade de PCB Reduzida

Substituir quatro ou cinco CIs discretos e dezenas de componentes passivos por um único módulo SiP simplifica o design esquemático, reduz a contagem de componentes, diminui o custo da BOM e encolhe o número de operações de colocação e soldagem durante a montagem. Para fabricantes contratados, menos componentes por placa significa menores taxas de erro.

Melhor Integração de RF

Circuitos de RF são notoriamente sensíveis ao layout. Colocar componentes de RF em uma PCB requer atenção cuidadosa aos planos de terra, impedância das trilhas, áreas de exclusão e caminhos de acoplamento. Um SiP que integra componentes de RF internamente entrega um subsistema de RF testado e caracterizado, então o projetista da PCB conecta um pad de antena, não um circuito de RF completo.

Conclusão principal: Com um módulo SiP, o desafio do design de RF muda do layout da placa para a conexão da antena, representando uma redução significativa no risco do design.

Desafios do System in Package

O SiP não é a solução certa para todos os projetos. Compreender as limitações ajuda os engenheiros a tomar uma decisão informada, em vez de recorrer ao encapsulamento como um atalho.

Gerenciamento Térmico

Múltiplos dies gerando calor dentro de um encapsulamento confinado criam um problema de concentração térmica. Em empilhamentos 3D, o die mais distante do substrato do encapsulamento tem o caminho de maior resistência térmica. A modelagem térmica durante a fase de design, incluindo a simulação térmica do substrato e do encapsulamento, é essencial para evitar violações de temperatura de junção sob carga.

Complexidade de Teste

Quando ocorre uma falha em um conjunto multi-die encapsulado, isolá-la em um die específico é significativamente mais difícil do que testar componentes discretos em uma PCB. O teste de Known-Good Die (KGD) antes do encapsulamento ajuda a detectar defeitos precocemente. A cobertura de teste pós-encapsulamento é mais limitada, o que aumenta os custos de controle de qualidade e complica a análise de falhas em campo.

Restrições de Design

O roteamento do substrato dentro de um SiP opera sob restrições de passo e camadas mais rígidas do que uma PCB. A EMI entre dies co-encapsulados deve ser gerenciada no nível do substrato. As ferramentas de design para SiP, embora estejam amadurecendo, ainda exigem conhecimento especializado em comparação com os fluxos de trabalho padrão de EDA para PCB.

Custo de Fabricação

O encapsulamento avançado requer equipamentos especializados, colocação de precisão e controles de processo rigorosos. Os custos de ferramental são mais altos do que para a montagem SMT padrão. Para aplicações de baixo volume ou prototipagem, esse custo é normalmente absorvido pela compra de módulos SiP padrão em vez de projetar um encapsulamento personalizado, mas o desenvolvimento de SiP personalizado acarreta NRE significativo.

Aplicações do System in Package

Os módulos SiP aparecem em uma ampla gama de indústrias, de smartphones e dispositivos móveis a sensores industriais, consistentemente em aplicações onde tamanho, conectividade sem fio ou eficiência energética são requisitos inegociáveis. A tecnologia de semicondutores SiP tornou-se um bloco de construção padrão onde quer que a integração compacta seja mais importante.

Dispositivos IoT

Sensores IoT industriais e de consumo precisam da menor área ocupada possível e do menor consumo de energia possível. Um SiP combinando um MCU de baixo consumo, um transceptor LoRa ou Zigbee e um PMIC pode fornecer um nó sem fio completo em menos de 10 mm². A vida útil da bateria medida em anos é alcançável quando todo o subsistema ativo é otimizado dentro de um único encapsulamento.

Wearables

Smartwatches, rastreadores de fitness e wearables médicos exigem alta integração em formatos irregulares. A tecnologia SiP está por trás de produtos como o chip da série S do Apple Watch, que integra processador, interfaces de sensores e conectividade em um encapsulamento pequeno o suficiente para caber dentro de um módulo de pulseira de relógio. A abordagem SiP reduz a contagem de camadas da placa e permite perfis de dispositivo mais finos.

Módulos de RF e Sem Fio

Módulos certificados de Wi-Fi, Bluetooth e 5G NR estão entre os produtos SiP comercialmente mais maduros disponíveis. Os fornecedores de módulos integram componentes de front-end de RF, casamento de antena, oscilador de cristal e processamento de banda base em encapsulamentos pré-certificados. Os engenheiros colocam o módulo em uma placa portadora e conectam energia, GPIO e uma antena, o que significa que o trabalho de design de RF já está feito.

A disponibilidade de módulos SiP pré-certificados FCC/CE/IC reduz significativamente a carga regulatória para as equipes de desenvolvimento de produtos.

Eletrônica Automotiva

Sistemas Avançados de Assistência ao Motorista (ADAS), sensores de radar, unidades de processamento LiDAR e módulos de comunicação V2X dependem cada vez mais do encapsulamento SiP para atender aos requisitos de confiabilidade de grau automotivo em formatos compactos. A capacidade de misturar dies de nó maduro qualificados para o setor automotivo com dies de processamento de ponta em um único encapsulamento é uma vantagem fundamental para o SiP automotivo.

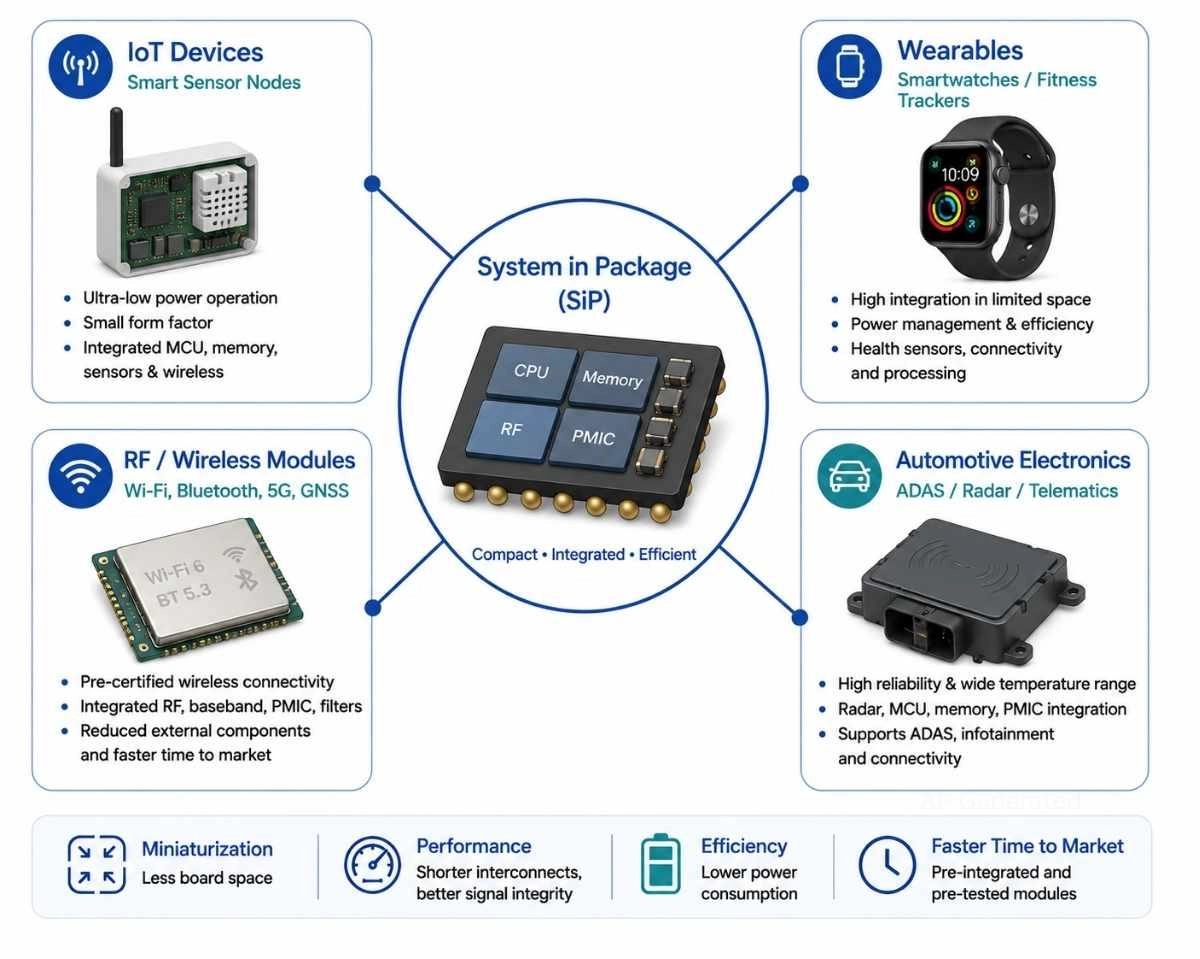

Figura: Módulos System in Package usados em nós de sensores IoT, dispositivos vestíveis, módulos sem fio certificados e eletrônica ADAS automotiva.

System in Package no Design e Montagem de PCB

Integrar um módulo SiP em uma PCB requer um conjunto diferente de considerações de design em comparação com a colocação de um CI padrão. O SiP traz complexidade de subsistema pré-integrada para a PCB, mas a placa ainda precisa ser projetada corretamente para aproveitá-la.

Quando Escolher SiP vs Integração Baseada em PCB

A escolha nem sempre é óbvia. Os critérios a seguir ajudam a enquadrar a decisão:

O SiP é preferido quando:

• O tamanho compacto da placa é uma restrição rígida, como em wearables, implantes médicos e sensores industriais
• A integração de RF é necessária e um módulo certificado pronto para uso está disponível
• O tempo de lançamento no mercado é mais crítico do que otimizar o custo por unidade
• A equipe de design não possui experiência em layout de RF

A integração discreta no nível da PCB é preferida quando:

• A máxima flexibilidade de design e a substituição de componentes são necessárias
• A BOM deve ser otimizada para custo de volume com componentes comuns
• A reparabilidade em campo ou a substituição individual de chips é uma prioridade
• O gerenciamento térmico é melhor tratado com dissipação de calor no nível da placa

Considerações de Design de PCB para Módulos SiP

Projetar uma PCB para um módulo SiP requer atenção a várias áreas que diferem da colocação padrão de CIs. Engenheiros que trabalham com encapsulamentos SiP de alta densidade devem abordar o seguinte:

Layout e roteamento:

• Precisão da pegada: use os arquivos de padrão de área do fabricante do módulo exatamente. Dominar o design adequado dos pads de solda é crítico, pois os pads dos módulos SiP geralmente não são padronizados e são sensíveis ao passo. Erros na pegada se traduzem diretamente em problemas de rendimento de montagem.
• Roteamento de escape: módulos SiP de passo fino estilo BGA exigem arranjo cuidadoso de vias e roteamento de trilhas para sair do arranjo de pads de forma limpa. Planeje estratégias de microvias ou vias escalonadas em designs de alta densidade.
• Trilhas de impedância controlada: linhas de sinal de RF, barramentos de dados de alta velocidade e linhas de clock exigem roteamento com impedância controlada. Defina as impedâncias alvo para as redes relevantes e confirme a capacidade do empilhamento com seu parceiro de fabricação.

Integridade de sinal, energia e térmica:

• Integridade de energia: coloque capacitores de desacoplamento em cada pino de alimentação o mais próximo possível do pad, conforme as regras de colocação permitirem. Use conexões de via curtas e de baixa indutância para o plano de energia.
• Integridade de sinal: minimize os stubs de via em pares diferenciais de alta velocidade. Roteie pares diferenciais simetricamente com comprimentos correspondentes.
• EMI e EMC: forneça planos de terra contínuos sob o módulo SiP. Evite rotear trilhas de sinal através de divisões no plano de terra nas proximidades do módulo.
• Vias térmicas: se o módulo SiP incluir um pad térmico exposto, conecte-o a um despejo de cobre interno ou preenchimento de cobre no lado inferior através de um arranjo de vias térmicas, o que é crítico para manter as temperaturas de junção dentro das especificações.
• Rede de distribuição de energia: modele a resistência DC e a indutância dos caminhos de distribuição de energia desde os capacitores bulk, através das vias, até os pinos de energia do SiP, especialmente para módulos com cargas transitórias rápidas.

Escalando Designs Baseados em SiP com os Serviços de Fabricação e Montagem da JLCPCB

Designs de PCB baseados em SiP normalmente exigem capacidade de placa multicamadas, roteamento de impedância controlada e montagem SMT precisa. A JLCPCB suporta fabricação multicamadas com empilhamentos de impedância controlada, o que é essencial para interfaces SiP de RF e alta velocidade.

Para protótipos e escalonamento de produção, o Serviço de Montagem de PCB da JLCPCB lida com a colocação de passo fino juntamente com módulos SiP, simplificando a transição da fabricação para a montagem. Designs com roteamento de escape HDI ou pegadas SiP estilo BGA se beneficiam das tolerâncias dimensionais rigorosas que o processo de fabricação da JLCPCB suporta. Ao montar sua BOM, você também pode adquirir componentes e peças essenciais facilmente para garantir uma transição suave para a fabricação.

Tendências Futuras em System in Package

A tecnologia de encapsulamento é uma das áreas de evolução mais rápida na engenharia de semicondutores. Várias direções moldarão como a tecnologia de system in package será projetada e usada na próxima década.

Arquitetura de Chiplet

O modelo de chiplet decompõe um SoC complexo em blocos funcionais menores e projetados de forma independente, chamados chiplets, que são então integrados usando encapsulamento avançado. Foveros da Intel, 3D V-Cache da AMD e as plataformas SoIC da TSMC são exemplos iniciais de produção.

O SiP baseado em chiplet permite que os fornecedores misturem blocos de IP de melhor qualidade de diferentes fornecedores, permitindo iteração mais rápida e reduzindo o risco de design associado ao desenvolvimento de grandes dies monolíticos.

IA e Computação de Borda

O hardware de IA de borda deve fornecer alta densidade de computação dentro de limites rígidos de energia e espaço. O SiP permite a integração próxima de uma unidade de processamento neural (NPU) com memória de alta largura de banda (HBM ou LPDDR5X) e interfaces de comunicação, reduzindo a latência de acesso à memória e melhorando a eficiência energética.

Dispositivos vestíveis e de IA embarcada dependerão cada vez mais do encapsulamento SiP por esse motivo.

Tecnologias Avançadas de Encapsulamento

O encapsulamento fan-out wafer-level (FOWLP) remove a camada de substrato orgânico, permitindo roteamento RDL mais fino e perfis de encapsulamento mais finos. A ligação híbrida, que envolve interconexões diretas de cobre com cobre entre dies, promete uma densidade uma ordem de magnitude maior do que a tecnologia flip-chip.

Juntos, esses avanços levarão o desempenho do SiP para mais perto da integração monolítica do SoC, mantendo a flexibilidade de integração heterogênea pela qual o SiP é conhecido.

FAQ Sobre System in Package

P: O System in Package pode reduzir a contagem de camadas da PCB?

Sim. Consolidar componentes em um único módulo elimina o roteamento denso entre chips, muitas vezes reduzindo as camadas de placa necessárias (por exemplo, de 8 para 4).

P: Por que o gerenciamento térmico é desafiador no SiP 3D?

O empilhamento vertical de dies aumenta a resistência térmica. O calor se concentra em uma coluna confinada em vez de se espalhar lateralmente, tornando a simulação térmica crítica.

P: Os módulos SiP são pré-certificados para comunicação sem fio?

Muitos SiPs sem fio comerciais incluem pré-certificações FCC, CE e IC. Isso reduz o escopo de teste do produto final, embora a verificação da folha de dados seja necessária.

P: Qual é a diferença entre SiP e um módulo multi-chip (MCM)?

Um MCM simplesmente agrupa chips para densidade. Um SiP integra um subsistema funcional completo e otimizado para a aplicação, incluindo passivos e gerenciamento de energia.

P: O SiP é adequado para aplicações de RF e alta frequência?

Sim. A integração interna de RF elimina problemas de impedância e roteamento no nível da placa, deixando apenas uma simples conexão de pad de antena para a PCB hospedeira.

P: O SiP pode simplificar a montagem da PCB?

Sim. Substituir componentes discretos por um único SiP reduz a contagem da BOM, as juntas de solda e as operações de colocação, diminuindo os defeitos de montagem e os tempos de ciclo.

P: Os módulos SiP são reparáveis ou atualizáveis?

Geralmente não. Uma única falha interna requer a substituição de todo o módulo, tornando os componentes discretos melhores para reparabilidade em campo.

P: Quais considerações de design de PCB são mais importantes para módulos SiP?

As principais prioridades são usar padrões de área exatos, rotear com impedância controlada, colocar arranjos de vias térmicas sob pads expostos e posicionar capacitores de desacoplamento próximos aos pinos de alimentação.

Conclusão

O System in Package (SiP) permite que os engenheiros integrem processamento, memória, RF e gerenciamento de energia em módulos compactos e de alto desempenho que simplificam o design eletrônico moderno. À medida que os dispositivos continuam a encolher enquanto exigem mais funcionalidades, o SiP permanece uma solução-chave para aplicações de IoT, sem fio, vestíveis e automotivas.
