Transistor NPN vs PNP: Principais Diferenças, Princípios de Funcionamento e Aplicações

Tanto os transistores NPN quanto os PNP são Transistores de Junção Bipolar (BJTs) usados para comutação e amplificação. Eles compartilham a mesma construção de três camadas, mas operam com polaridades de corrente e tensão opostas.

Confundir os dois é uma fonte comum de erros de projeto, desde um relé que nunca comuta até uma carga no lado alto que permanece permanentemente ligada.

Este guia detalha a estrutura, os símbolos, o comportamento de comutação e os critérios de seleção que você precisa para escolher o transistor certo para o seu circuito.

Transistor NPN vs PNP: Comparação Lado a Lado

O Que É um Transistor de Junção Bipolar (BJT)?

Um BJT é um dispositivo semicondutor de três terminais construído a partir de três camadas dopadas. Os terminais são:

• Emissor (E): fornece os portadores de carga
• Base (B): camada intermediária fina que controla o dispositivo
• Coletor (C): coleta os portadores de carga

Por que o BJT é Chamado Bipolar

Os BJTs usam tanto elétrons quanto lacunas para condução. Essa operação com portadores duplos é o que separa os BJTs de dispositivos unipolares como os MOSFETs, que usam apenas um tipo de portador. Se você está comparando tecnologias de transistores para o seu próximo projeto de sistema, consultar uma comparação aprofundada de BJT vs MOSFET pode ajudar a esclarecer qual componente ativo se encaixa nos objetivos do seu circuito.

O Que É um Transistor NPN?

Estrutura do Transistor NPN

Um transistor NPN possui uma fina camada tipo P imprensada entre duas camadas tipo N (coletor e emissor). Os elétrons são o portador majoritário.

Como Funciona um Transistor NPN

• A base deve estar aproximadamente 0,7V positiva em relação ao emissor para ligar o transistor.
• Uma vez ligado, a corrente entra no coletor e sai no emissor.
• Uma pequena corrente de base controla uma corrente coletor-emissor muito maior.

Símbolo do Transistor NPN

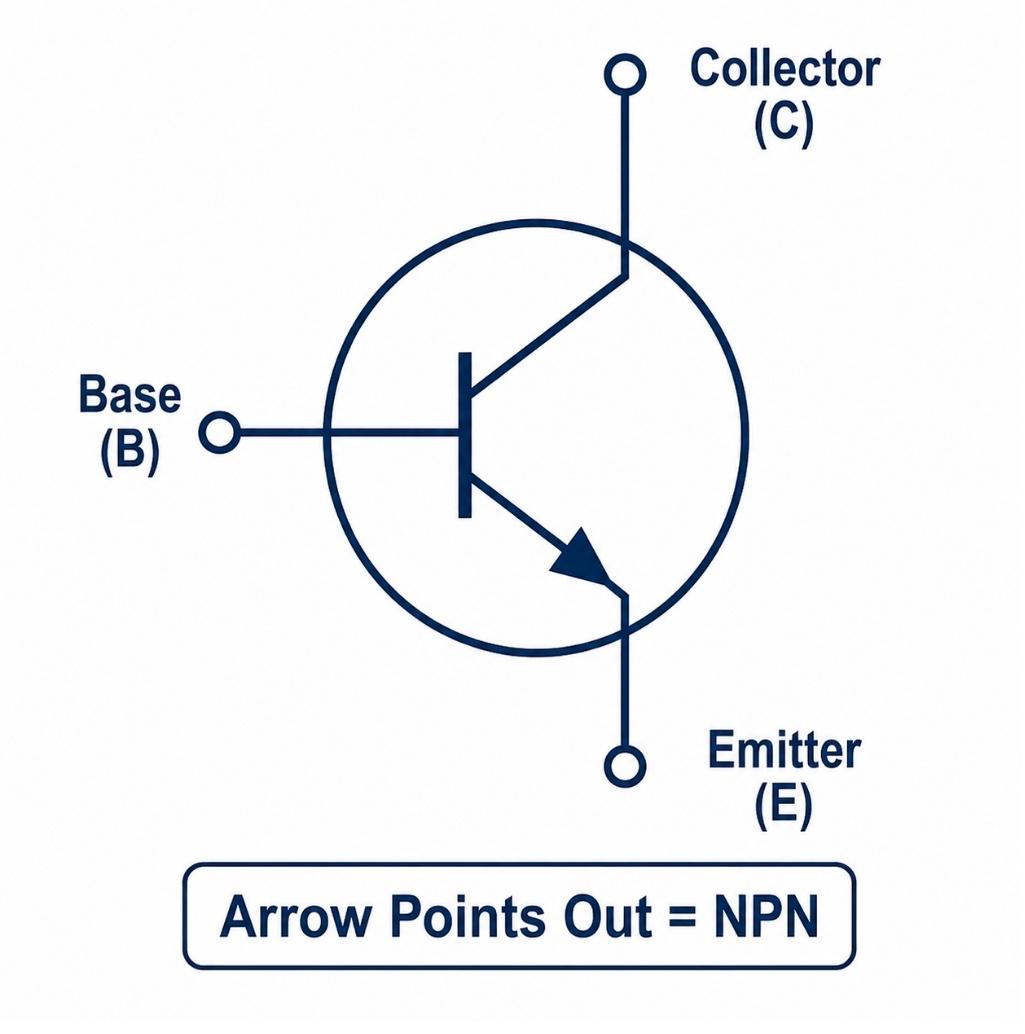

Figura: Símbolo do transistor NPN mostrando coletor, base e emissor com a seta apontando para longe da base.

A seta no emissor aponta para fora, para longe da base. Esta é a maneira mais rápida de identificar um transistor NPN em um esquemático.

O Que É um Transistor PNP?

Estrutura do Transistor PNP

Um transistor PNP possui uma fina camada tipo N imprensada entre duas camadas tipo P. As lacunas são o portador majoritário.

Como Funciona um Transistor PNP

• A base deve estar aproximadamente 0,7V abaixo do emissor para ligar o transistor.
• Uma vez ligado, a corrente flui do emissor para o coletor.
• Uma pequena corrente de base (fluindo para fora da base) controla a corrente emissor-coletor maior.

Símbolo do Transistor PNP

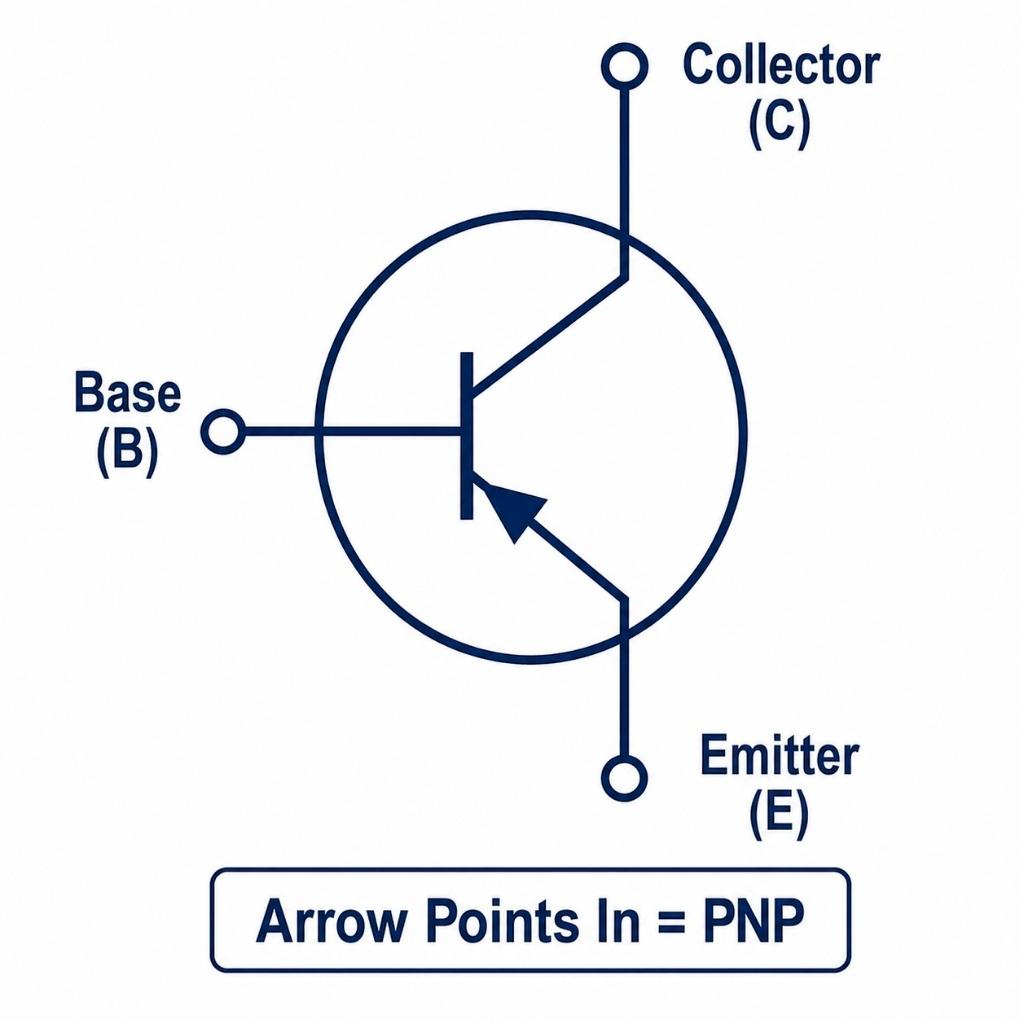

Figura: Símbolo do transistor PNP mostrando coletor, base e emissor com a seta apontando em direção à base.

A seta aponta para dentro, em direção à base, a imagem espelhada do símbolo NPN.

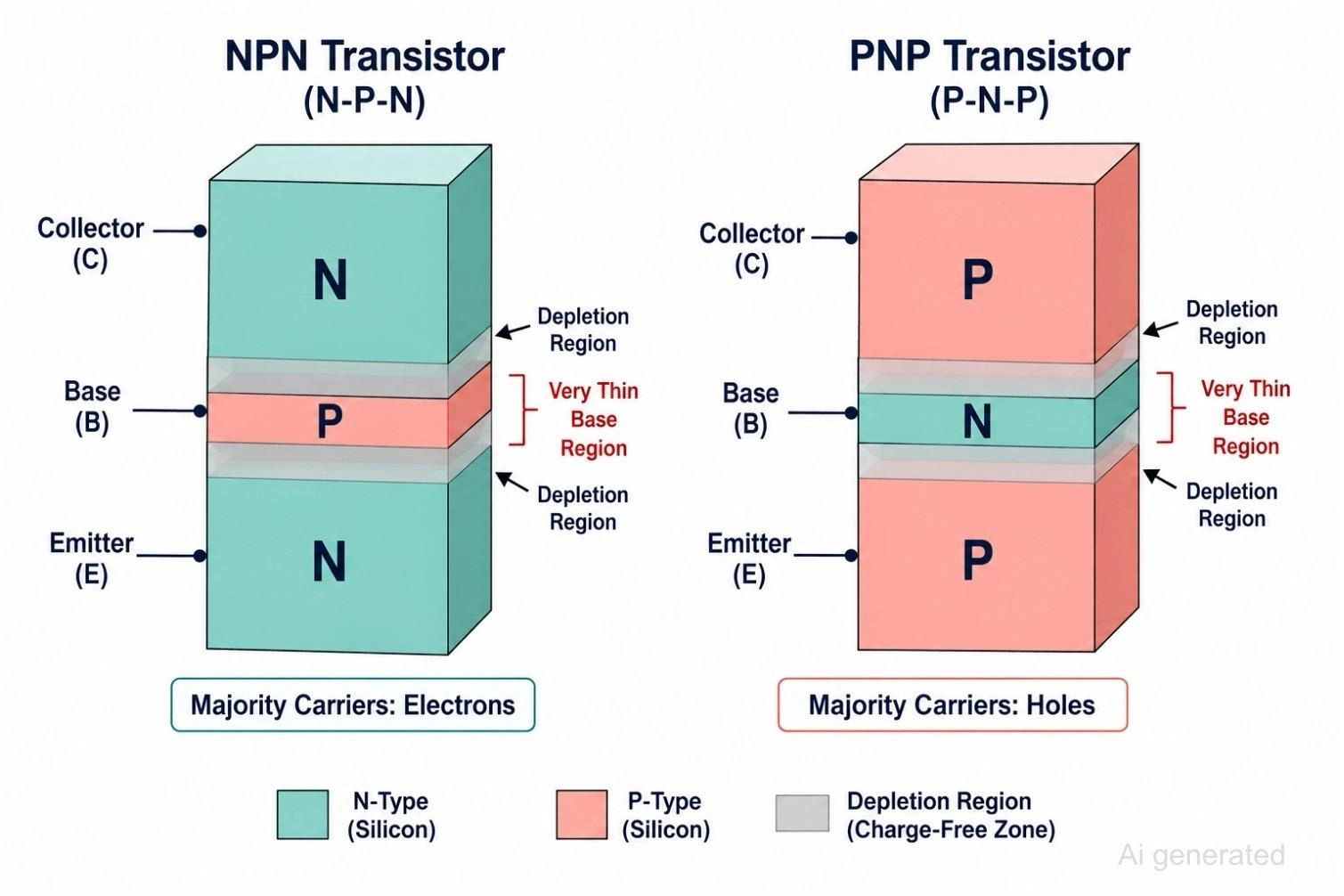

Figura: Comparação da estrutura interna das camadas semicondutoras dos transistores NPN e PNP.

Como Identificar Transistores NPN e PNP

A Regra da Seta:

• NPN = seta Não aponta Para dentro (seta aponta para fora)
• PNP = seta aponta Para dentro (seta aponta para dentro)

Esta é a maneira mais rápida de ler um símbolo de transistor em qualquer esquemático sem verificar uma folha de dados.

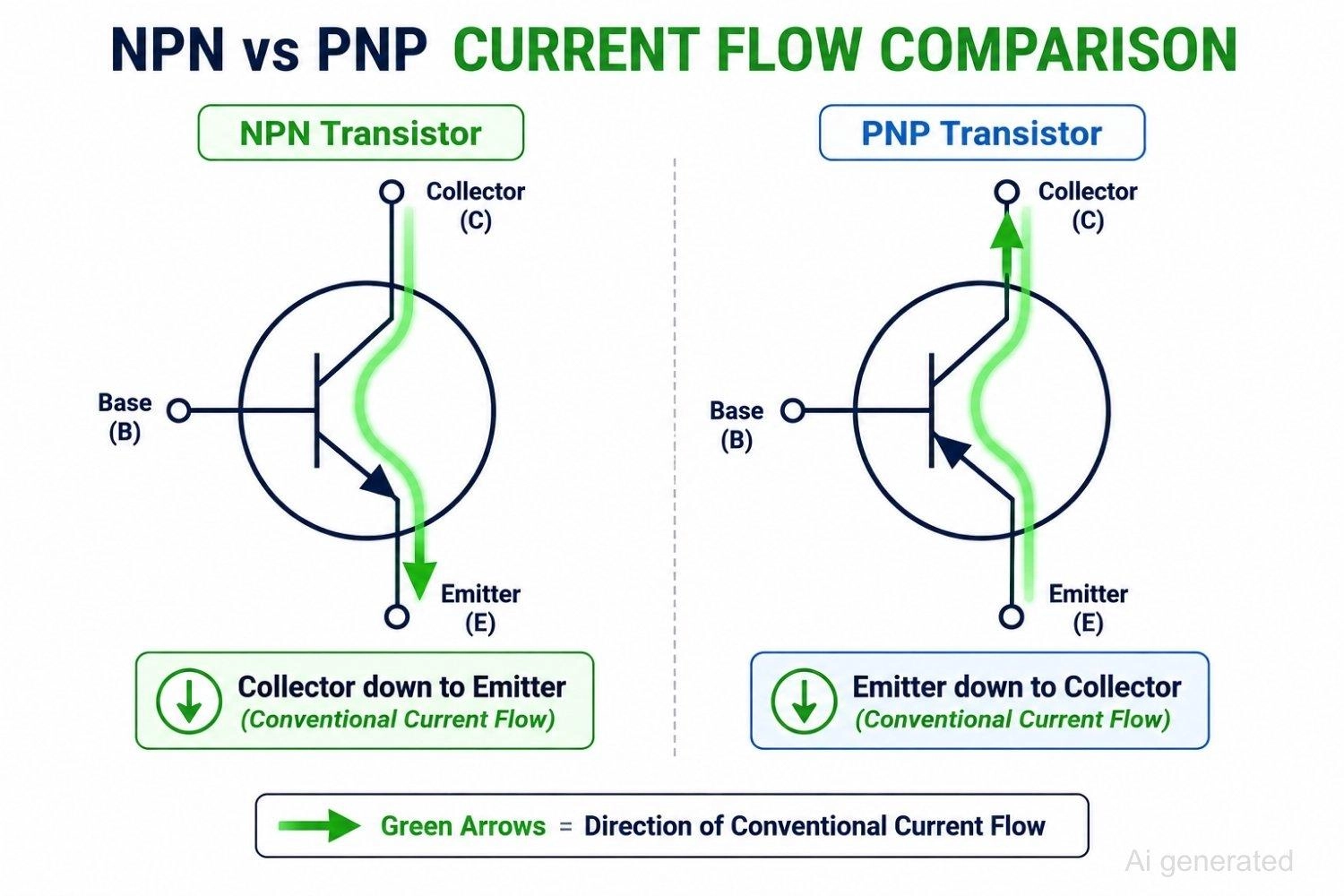

Figura: Comparação da direção do fluxo de corrente nos transistores NPN e PNP

A direção do fluxo de corrente segue a mesma regra da seta: o NPN conduz do coletor para o emissor, o PNP conduz do emissor para o coletor.

Transistor NPN vs PNP: Por que os Transistores NPN são Mais Comuns?

Maior Mobilidade de Elétrons

Os elétrons se movem mais rápido através do silício do que as lacunas. Essa única diferença de mobilidade dos portadores é a base da maior parte da diferença prática entre o comportamento NPN e PNP.

Velocidade de Comutação Mais Rápida

A vantagem de mobilidade se traduz em tempos de subida e descida mais curtos, razão pela qual as peças NPN dominam em:

• Interfaceamento de lógica digital
• Sistemas embarcados
• Estágios de saída de microcontroladores

Projeto Referenciado ao Terra Mais Fácil

A maioria dos projetos de PCB referencia um trilho de terra comum. Um transistor NPN comutando uma carga para o terra se encaixa naturalmente nesse layout, o que é parte da razão pela qual a comutação no lado baixo com NPN se tornou a abordagem padrão em circuitos de uso geral, especialmente ao ponderar as vantagens e desvantagens de escolher configurações de montagem em superfície vs. through hole para dispositivos ativos.

Comutação no Lado Baixo vs Lado Alto com Transistores NPN e PNP

Comutação no Lado Baixo com Transistor NPN

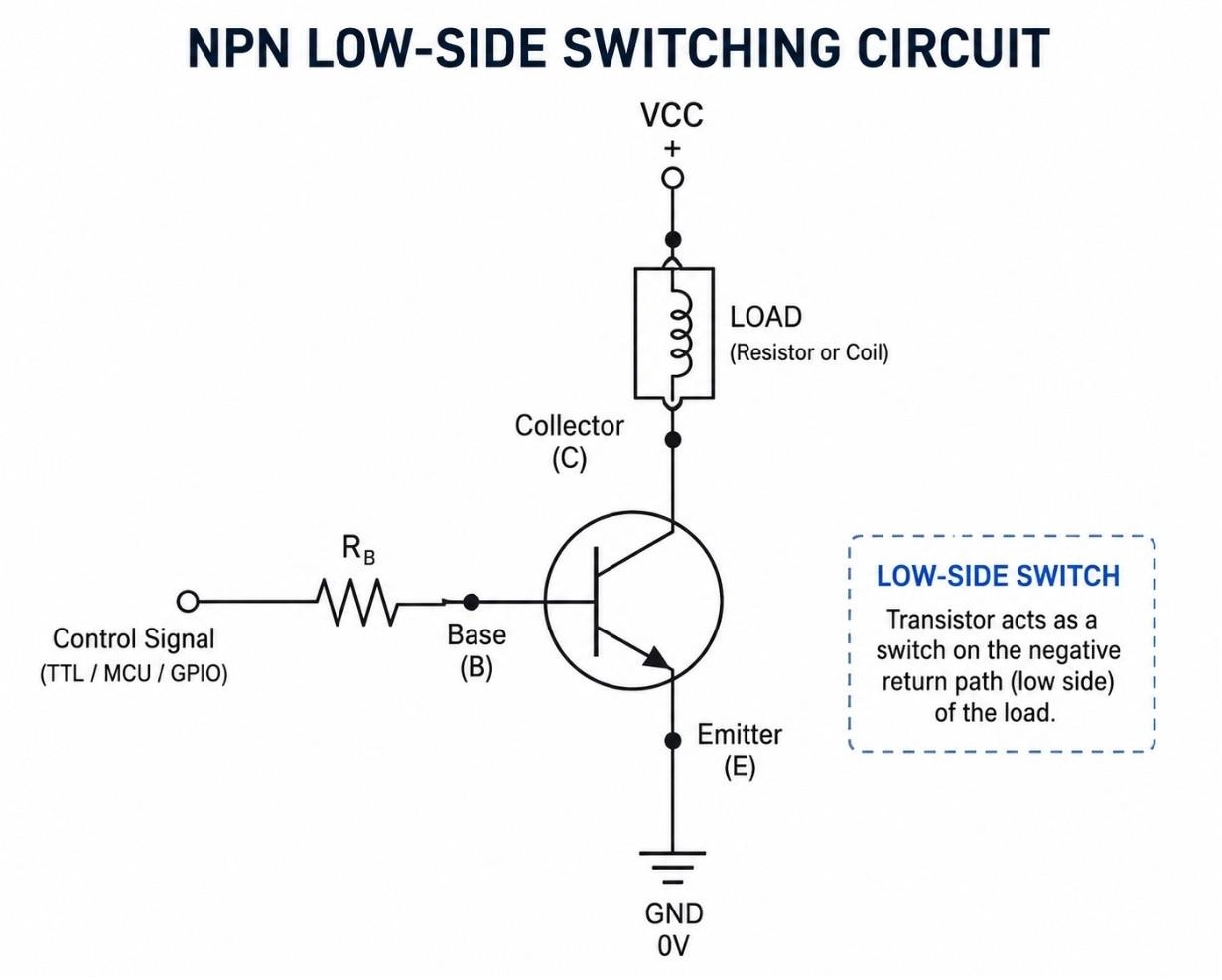

Figura: Esquemático de um transistor NPN comutando uma carga no lado baixo, com a carga conectada ao VCC e o transistor comutando para o terra.

A carga fica entre o trilho de alimentação e o coletor. O emissor do transistor está ligado ao terra, então o transistor comuta o caminho de retorno.

Comutação no Lado Alto com Transistor PNP

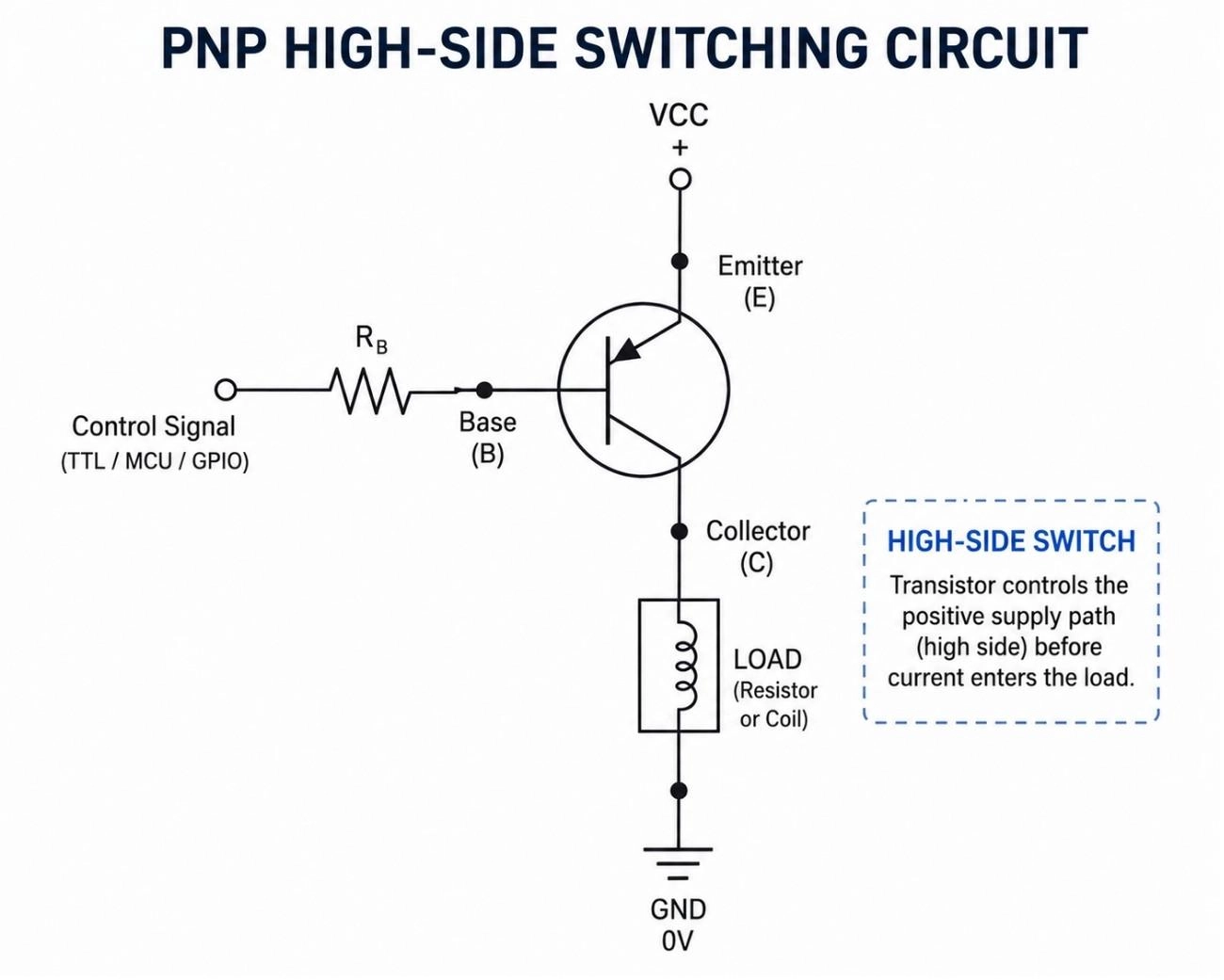

Figura: Esquemático de um transistor PNP comutando uma carga no lado alto, com o transistor conectado ao VCC e a carga conectada ao terra."

O transistor fica entre o trilho de alimentação e a carga. O PNP comuta o lado da alimentação, que é a única opção prática quando o outro terminal da carga está fixado ao terra.

Quando Usar Cada Configuração

Transistor NPN vs PNP: Corrente de Afundamento e Corrente de Fonte

Essa distinção é mais importante em automação industrial e fiação de CLPs, onde as saídas dos sensores e as entradas do CLP devem corresponder à polaridade.

Corrente de Afundamento (Transistor NPN)

Em uma configuração de afundamento, o transistor puxa a linha de sinal para 0V quando ativo. A corrente flui para dentro do dispositivo.

Corrente de Fonte (Transistor PNP)

Em uma configuração de fonte, o transistor empurra tensão positiva para a linha de sinal quando ativo. A corrente flui para fora do dispositivo para a carga.

Por que as Entradas de CLP Frequentemente Especificam Sensores NPN ou PNP

Um módulo de entrada de CLP é conectado internamente para apenas uma polaridade, seja um pull-up (para sensores NPN/de afundamento) ou um pull-down (para sensores PNP/de fonte). Conectar o tipo de sensor errado a uma entrada incompatível não registrará corretamente e, em alguns hardwares, pode criar uma falha de fiação. Sempre confirme o tipo de saída do sensor em relação à especificação do módulo de entrada do CLP antes de fazer a fiação.

Aplicações Comuns de Transistores NPN e PNP

Aplicações do Transistor NPN

• Comutação de LED
• Acionamento de relé
• Circuitos de comutação de nível lógico
• Interfaceamento de GPIO de microcontrolador

Transistores NPN em Projetos com Microcontroladores

Os transistores NPN são a escolha padrão para acionar relés, motores e LEDs de alta corrente a partir de placas Arduino, ESP32 e STM32. Uma saída GPIO de nível lógico alto pode acionar a base diretamente através de um resistor limitador de corrente, comutando a carga para o terra no lado baixo. É por isso que a maioria dos tutoriais de circuitos de comutação com transistores para iniciantes usa o NPN como o exemplo de transistor npn.

Ao selecionar encapsulamentos de montagem em superfície para construções de placas compactas, saber como decifrar códigos de transistores SMD é uma habilidade essencial de layout.

Aplicações do Transistor PNP

• Interruptores de potência no lado alto
• Circuitos de gerenciamento de energia e desconexão de carga
• Estágios amplificadores complementares

Um exemplo comum de transistor PNP é um interruptor de carga no lado alto que desconecta um circuito alimentado por bateria para cortar a corrente de espera.

Transistores NPN e PNP: Projeto Push-Pull Complementar

Os transistores NPN e PNP são frequentemente emparelhados em estágios de saída push-pull, onde cada dispositivo lida com metade de um ciclo de sinal CA ou bidirecional. Esse arranjo complementar é comum em saídas de amplificadores de áudio e estágios de drivers de motor.

Exemplos Populares de Transistores NPN e PNP

Esses pares complementares compartilham classificações de tensão e corrente semelhantes, mas polaridade oposta, tornando-os úteis como substitutos diretos quando um projeto precisa da direção de comutação oposta.

Verifique a Biblioteca de Peças da JLCPCB para confirmar a disponibilidade dos componentes e simplificar a aquisição. Com o serviço de Montagem de PCB da JLCPCB, BJTs comuns de pequeno sinal podem ser adquiridos e montados automaticamente, ajudando você a passar do projeto à produção mais rapidamente.

Pronto para Construir Seu Circuito?

Para projetos que exigem montagem de PCB, você pode facilmente enviar seus projetos para a plataforma JLCPCB, receber uma estimativa de preço instantânea na Página de Cotação e deixar a JLCPCB montar seu projeto com os transistores corretos e verificados.Obter Cotação Agora

Transistor NPN vs PNP: Como Escolher

Perguntas Frequentes sobre Transistores NPN e PNP

P: Posso substituir um transistor PNP por um transistor NPN?

Não. Eles exigem polaridades de polarização de base opostas (tensão base-emissor positiva para NPN; negativa para PNP) e direções de corrente opostas. Substituir um pelo outro requer redesenhar a rede de polarização.

P: Por que um transistor NPN é mais rápido?

Seus portadores de carga majoritários são elétrons, que têm mobilidade aproximadamente duas a três vezes maior no silício do que as lacunas usadas como portadores majoritários nos transistores PNP, resultando em transições de estado mais rápidas.

P: O que significam as setas nos símbolos dos transistores?

A seta está no terminal do emissor e mostra o fluxo de corrente convencional quando em condução: apontando para fora (para longe da base) para NPN, e para dentro (em direção à base) para PNP.

P: Qual transistor é melhor para projetos Arduino?

Transistores NPN. Eles são mais fáceis de acionar diretamente a partir da saída de nível lógico alto de um microcontrolador (5V ou 3,3V) através de um resistor simples para comutar cargas no lado baixo referenciado ao terra.

P: Os transistores NPN e PNP podem ser usados juntos?

Sim. Eles são comumente emparelhados em configurações de saída push-pull (como em amplificadores e drivers de motor), onde o NPN lida com o semiciclo positivo e o PNP lida com o semiciclo negativo.

P: Por que os transistores PNP são menos comuns?

Sua menor mobilidade de portadores os torna mais lentos que os NPNs. Além disso, os projetos de sistema comuns adotam a comutação no lado baixo, onde as configurações NPN referenciadas ao terra são mais simples e eficientes de controlar.

P: Qual é a queda de tensão em um transistor?

Uma junção base-emissor polarizada diretamente cai aproximadamente 0,7V. Quando totalmente saturado como interruptor, a tensão de saturação coletor-emissor (Vce(sat)) cai para um valor muito baixo de 0,1V a 0,3V, dependendo da carga.

P: Um MOSFET é melhor que um transistor?

Nenhum é universalmente melhor. Os MOSFETs são dispositivos controlados por tensão com menores perdas de potência em altas correntes (ideais para circuitos de potência), enquanto os BJTs são controlados por corrente, mais baratos e mais simples para sinais de baixa corrente.

P: O que acontece se o resistor de base for omitido?

A junção base-emissor polarizada diretamente atuará como um diodo aberto, drenando corrente irrestrita. Isso provavelmente queimará o pino de controle GPIO de acionamento, destruirá o transistor ou ambos.

P: Os MOSFETs estão substituindo os BJTs?

Sim, em estágios de potência de alta corrente, núcleos de processadores e projetos modernos de fontes de alimentação. No entanto, os BJTs permanecem insubstituíveis para comutação de sinais de baixa corrente, circuitos analógicos/RF especializados e sistemas altamente sensíveis a custo.

Conclusão

Os transistores NPN e PNP desempenham funções semelhantes de comutação e amplificação, mas diferem no tipo de portador, direção da corrente e polaridade de polarização da base.

Para a maioria dos projetos com microcontroladores e sistemas embarcados, um transistor NPN é a escolha mais simples. Quando uma carga deve ser comutada no trilho de alimentação positivo, um transistor PNP se torna a melhor solução.

Entender a diferença entre comutação no lado baixo e no lado alto é frequentemente o fator decisivo ao selecionar entre os dois.
