Capacitor vs Bateria: Principais Diferenças, Armazenamento de Energia e Quando Usar Cada Um

Principais Conclusões

• Capacitores fornecem alta potência em microssegundos, mas armazenam muito pouca energia
• Baterias armazenam grandes quantidades de energia, mas respondem mais lentamente a transientes de carga
• Capacitores são ideais para filtragem, desacoplamento e supressão de transientes
• Baterias são melhores para energia sustentada e de longa duração

Os capacitores são melhores que as baterias?

Nenhum é universalmente superior - eles são otimizados para funções diferentes. Capacitores se destacam na entrega de potência e velocidade; baterias se destacam no armazenamento de energia e autonomia. A questão nunca é qual é melhor, mas qual é o certo para o perfil de carga para o qual você está projetando.

Introdução

"Um capacitor pode substituir uma bateria?" - é uma das perguntas mais comuns ao comparar capacitor vs bateria no projeto de energia. Superficialmente, ambos armazenam energia elétrica, mas a forma como o fazem - e quando usar cada um - é completamente diferente.

A distinção central se resume a potência vs. energia. Um capacitor pode fornecer uma enorme rajada de corrente quase instantaneamente, mas descarrega com a mesma rapidez. Uma bateria armazena muito mais energia e a libera de forma constante ao longo de horas. Acertar essa troca no seu projeto é o que separa um circuito robusto de um que falha sob carga do mundo real.

Este guia explica as principais diferenças, as compensações de desempenho e quando usar cada um em projetos reais de PCB.

Figura: Mostrando as diferenças físicas reais entre capacitores eletrolíticos e SMD versus baterias de célula tipo moeda e baterias cilíndricas de íons de lítio

Capacitor vs Bateria: Principais Diferenças

Antes de mergulhar em especificidades, esta tabela de comparação captura o contraste fundamental entre os dois:

Capacitores e baterias são componentes complementares usados em conjunto na maioria dos sistemas eletrônicos modernos.

Uma bateria não é um capacitor, embora ambos os dispositivos armazenem carga. Um capacitor armazena energia em um campo elétrico entre duas placas condutoras separadas por um dielétrico. Uma bateria armazena energia em ligações químicas e a converte eletroquimicamente durante a descarga. Eles compartilham o conceito de "armazenar energia", mas a física - e o comportamento de engenharia - são totalmente diferentes.

Um Capacitor Pode Substituir uma Bateria?

A resposta curta é: às vezes sim, mas geralmente não.

Onde os Capacitores Podem Substituir as Baterias

• Backup de RTC e SRAM: Um pequeno supercapacitor ou eletrolítico grande pode manter um relógio de tempo real ou SRAM de baixa potência vivo durante breves interrupções de energia. Muitas placas de microcontroladores usam supercaps no lugar de células tipo moeda exatamente para esse propósito.
• Circuitos de flash de câmera: O flash em uma câmera carrega um grande capacitor eletrolítico a centenas de volts e o descarrega em microssegundos - uma velocidade de descarga que nenhuma bateria poderia igualar.
• Atuadores de curta rajada: Solenoides, relés ou elementos piezoelétricos que precisam de um pico de corrente agudo por alguns milissegundos são bem atendidos por um capacitor.

Onde os Capacitores Não Podem Substituir as Baterias

• Smartphones e wearables: A bateria de um telefone armazena ~12-15 Wh. Um capacitor do mesmo tamanho armazena uma fração de watt-hora - nem de longe o suficiente para horas de uso.
• Nós sensores de IoT: Mesmo com baixo consumo médio de corrente, a curva de descarga plana e a alta densidade de energia de uma bateria são essenciais para meses de operação em campo.
• Laptops e ferramentas portáteis: A demanda de energia sustentada descarta completamente soluções apenas com capacitores.

A barreira fundamental é a densidade de energia e o comportamento de tensão. A energia armazenada em um capacitor é: E = ½ × C × V²

Isso significa que a tensão de um capacitor cai continuamente conforme ele descarrega. Para qualquer sistema que exija uma tensão de alimentação estável, você precisa de um conversor boost para compensar - adicionando custo e complexidade - ou de uma bateria, que mantém sua tensão relativamente plana durante a maior parte do seu ciclo de descarga.

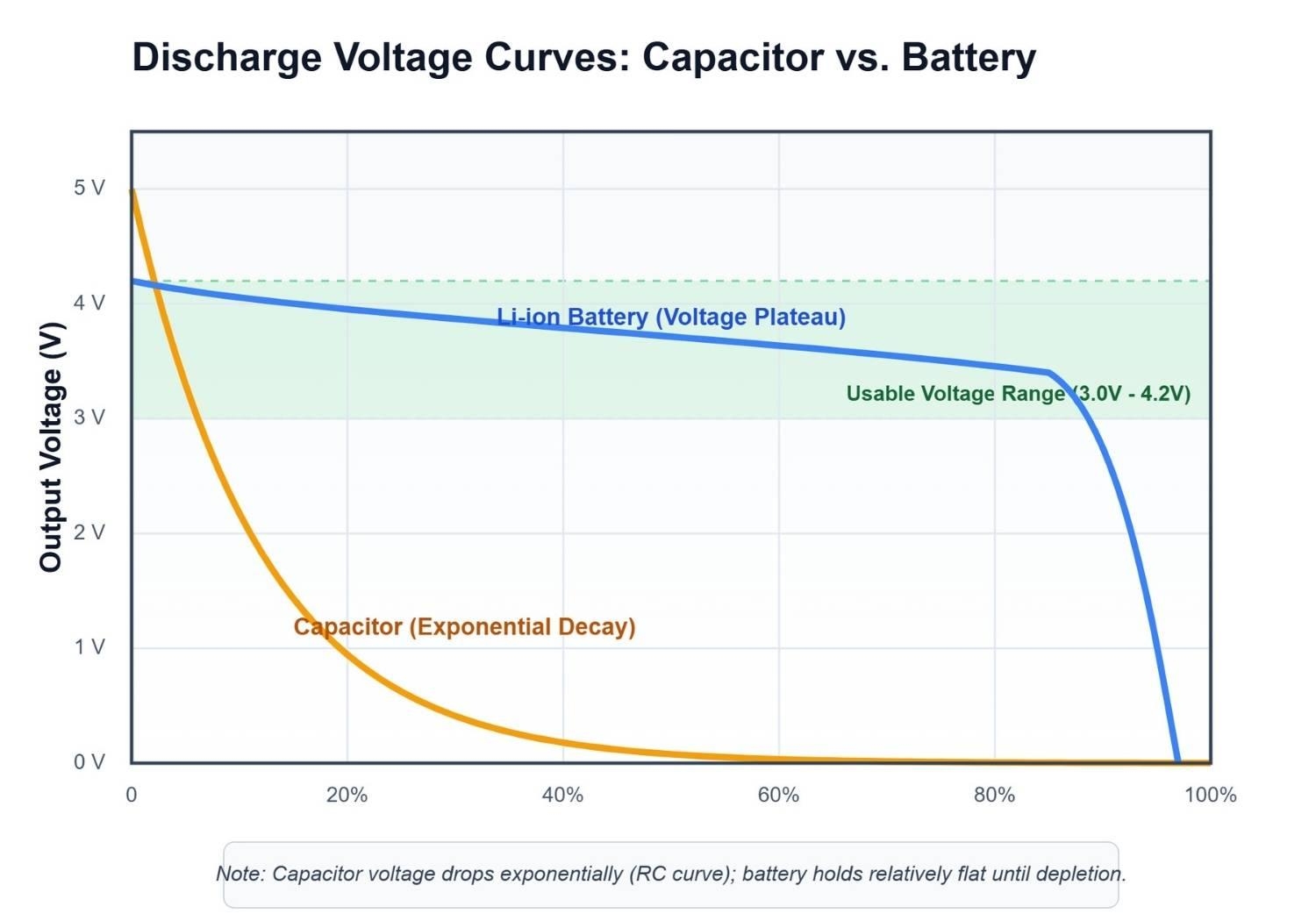

Figura: Gráfico comparando as curvas de tensão de descarga de capacitor vs bateria ao longo do tempo, mostrando que a tensão do capacitor cai rapidamente enquanto a tensão da bateria permanece relativamente plana durante a descarga

Capacitor vs Bateria: Qual Você Deve Escolher?

Como escolher entre um capacitor e uma bateria?

Use Capacitores Quando

• Desacoplamento e bypass: Coloque capacitores cerâmicos próximos aos pinos de alimentação do CI para absorver ruído de comutação de alta frequência.
• Buffer de energia em massa: Grandes capacitores eletrolíticos próximos aos reguladores de tensão suavizam degraus de carga aos quais o regulador não pode responder instantaneamente.
• Supressão de transientes: Diodos TVS e capacitores juntos limitam picos indutivos de motores ou solenoides.
• Acoplamento CA e filtragem: Capacitores passam sinais CA enquanto bloqueiam polarização CC em amplificadores e cadeias de sinal.
• Correção do fator de potência: Em fontes de alimentação CA, capacitores reduzem a potência reativa e melhoram a eficiência.

Use Baterias Quando

• O sistema precisa operar por minutos, horas ou mais sem uma fonte de energia com fio.
• Você precisa de uma tensão de alimentação estável em uma ampla gama de condições de carga.
• O dispositivo é portátil - telefones, drones, instrumentos de campo, sensores remotos.
• Uma fonte de energia de backup é necessária durante quedas de energia (combinada com um circuito de carregamento).

O Que É um Capacitor?

Um capacitor é um componente passivo de dois terminais que armazena energia em um campo elétrico. Ele consiste em duas placas condutoras separadas por um material dielétrico (isolante). Quando a tensão é aplicada, cargas opostas se acumulam em cada placa, criando uma diferença de potencial.

Como Funciona um Capacitor?

Quando conectado a uma fonte de tensão, a corrente flui e carrega as placas. Uma vez totalmente carregado, a corrente para - um capacitor bloqueia CC em estado estacionário. Quando a fonte é removida ou a carga exige corrente, a carga armazenada flui pelo circuito.

Como os Capacitores Armazenam Energia

A energia é armazenada eletrostaticamente. Nenhuma reação química ocorre. É por isso que os capacitores carregam e descarregam em microssegundos, e por que podem sustentar milhões de ciclos de carga sem degradação.

Tipos de Capacitores

Saiba Mais: Entendendo Capacitores SMD: Um Guia Abrangente

Nota

Entender as marcações de capacitores é importante para a montagem. Se você está decifrando códigos de componentes para peças SMT, ler códigos de capacitores SMD e entender marcações de polaridade de capacitores são boas referências para ter em mãos.

O Que É uma Bateria?

Uma bateria é um dispositivo eletroquímico que converte energia química armazenada em energia elétrica. Ela consiste em uma ou mais células eletroquímicas, cada uma com um ânodo, cátodo e eletrólito.

Como Funciona uma Bateria?

Durante a descarga, uma reação química de oxidação-redução (redox) ocorre nos eletrodos. Os elétrons fluem através do circuito externo (alimentando sua carga) enquanto os íons se movem através do eletrólito internamente. A recarga reverte a reação em baterias secundárias (recarregáveis).

Como as Baterias Armazenam Energia

Ao contrário dos capacitores, a energia é armazenada em ligações químicas - não em um campo elétrico. Isso permite uma densidade de energia muito maior, mas a reação eletroquímica introduz resistência interna, geração de calor e degradação do ciclo ao longo do tempo.

Tipos Comuns de Baterias

Comparação de Desempenho entre Capacitor e Bateria

Densidade de Energia de Capacitor e Bateria

Figura: Comparando a densidade de energia em Wh por kg entre capacitores cerâmicos, capacitores eletrolíticos, supercapacitores, NiMH, chumbo-ácido, LiFePO4 e baterias de íons de lítio em uma escala logarítmica.

É aqui que as baterias vencem decisivamente. Uma célula típica de íons de lítio armazena 150-250 Wh/kg. Um capacitor eletrolítico de alto desempenho armazena cerca de 0,1-1 Wh/kg. Os supercapacitores reduzem um pouco a lacuna em 1-10 Wh/kg, mas ainda ficam muito aquém das baterias para necessidades de energia sustentada.

Em termos práticos: um capacitor de 100 µF carregado a 5 V armazena cerca de 1,25 mJ de energia. Uma única pilha AA armazena cerca de 3.000 J - cerca de 2,4 milhões de vezes mais.

Em projetos reais, capacitância em massa insuficiente frequentemente causa queda de tensão durante picos de carga, mesmo quando a corrente média parece baixa - um modo de falha sutil, mas prejudicial, que é fácil de passar despercebido durante testes de bancada com cargas leves.

Densidade de Potência de Capacitor e Bateria

Os capacitores dominam aqui. Como não há reação química limitando a taxa de descarga, um capacitor pode fornecer enormes correntes de pico. Supercapacitores podem atingir 10.000+ W/kg em densidade de potência. As baterias são tipicamente limitadas a 100-1.000 W/kg antes que a resistência interna e as restrições térmicas se tornem problemáticas.

É por isso que os capacitores aparecem em drivers de laser pulsado, desfibriladores, canhões eletromagnéticos e flashes de câmeras - aplicações que precisam de quilowatts por microssegundos.

Figura: Gráfico de comparação de densidade de energia vs densidade de potência de capacitores, supercapacitores e baterias - ilustrando por que os capacitores fornecem maior potência enquanto as baterias armazenam mais energia.

Velocidade de Carga e Descarga de Capacitor e Bateria

Um capacitor carrega em microssegundos a milissegundos - limitado apenas pela constante de tempo RC do circuito. Uma bateria de lítio leva de 30 minutos a várias horas para carregar totalmente porque a reação química deve prosseguir com segurança sem danificar a célula.

Para cargas transientes em reguladores de comutação - onde a tensão de saída cai durante um degrau de carga repentino - é a capacitância de saída (particularmente cerâmicas de baixa ESR) que responde primeiro. A bateria ou fonte principal alcança em milissegundos a segundos.

Capacitor vs Bateria em Aplicações Reais

Suavização de Fonte de Alimentação (Capacitores)

Toda fonte de alimentação linear e chaveada depende de capacitores para reduzir a ondulação de tensão. Os capacitores de saída em um conversor buck, por exemplo, devem lidar com toda a corrente de ondulação enquanto mantêm baixa ESR para evitar desvio excessivo de tensão. A escolha entre cerâmicas e eletrolíticos aqui envolve compensações em capacitância, ESR e tamanho físico.

Fornecimento de Energia de Longo Prazo (Baterias)

As baterias alimentam tudo o que precisa funcionar desconectado - de um nó sensor sem fio transmitindo dados a cada 30 segundos a um veículo elétrico percorrendo 300 milhas. Seu perfil de descarga plano as torna compatíveis com reguladores de tensão simples, e sua alta densidade de energia possibilita a miniaturização.

Sistemas Híbridos (Capacitor + Bateria)

As arquiteturas de energia mais sofisticadas combinam ambos. Exemplos incluem:

• Veículos elétricos: A bateria de tração lida com a entrega de energia sustentada, enquanto um banco de supercapacitores absorve e libera energia durante aceleração rápida e frenagem regenerativa - protegendo a bateria do estresse de alta corrente.
• Sistemas UPS: As baterias fornecem a energia de backup principal; os capacitores lidam com o transiente de transferência enquanto o inversor liga.
• Dispositivos de borda IoT: Uma célula tipo moeda recarregável ou LiPo fornece energia de longo prazo; um capacitor em massa no trilho de energia absorve os picos de alta corrente do transmissor de rádio (uma fonte comum de brown-outs em placas mal projetadas).
• Sistemas de áudio automotivo: Um grande capacitor de banco (1-4 F) complementa a bateria do veículo durante transientes de graves, evitando o escurecimento dos faróis durante passagens altas.

Figura: Uma arquitetura de energia híbrida combinando uma bateria de íons de lítio e um banco de supercapacitores, mostrando como a bateria lida com a entrega de energia sustentada enquanto o capacitor gerencia os transientes de corrente de pico em um sistema embarcado.

Supercapacitor vs Bateria

Supercapacitores (também chamados de ultracapacitores ou EDLCs - capacitores elétricos de dupla camada) ocupam um meio-termo entre capacitores convencionais e baterias.

Eles podem armazenar significativamente mais energia do que capacitores padrão - valores típicos variam de 1 F a 3.000 F - enquanto carregam e descarregam muito mais rápido que baterias. A vida útil do ciclo excede 500.000 ciclos na maioria dos produtos comerciais, em comparação com 500-2.000 para íons de lítio.

A compensação: eles ainda não conseguem igualar a densidade de energia da bateria para aplicações de longa duração, e sua taxa de autodescarga é maior. O ponto ideal para supercapacitores é o buffer de energia de curto prazo - fornecendo energia durante uma interrupção da fonte principal, capturando energia de breves eventos regenerativos ou fornecendo potência de pico para reduzir o estresse da bateria.

Capacitor vs Bateria no Projeto de PCB e Arquitetura de Energia

É aqui que a teoria encontra o layout - e onde as decisões de projeto afetam diretamente o desempenho, a confiabilidade e o custo. Essa distinção é fundamental em eletrônica de potência, sistemas embarcados e projeto de PCB.

Em projetos reais de PCB, uma falha comum ocorre quando engenheiros tratam o desacoplamento como uma reflexão tardia - colocando um único capacitor de 100 nF longe do CI e se perguntando por que a placa falha no teste EMC. Em placas digitais de alta velocidade, o desacoplamento inadequado leva à instabilidade do trilho de energia que se manifesta como resets intermitentes, erros lógicos ou emissões irradiadas que excedem os limites regulatórios.

Papel dos Capacitores e Baterias no Projeto de Energia de PCB

Toda rede de energia de PCB depende de uma estratégia hierárquica de capacitores:

• Ruído de alta frequência (10 MHz+): Pequenos MLCCs cerâmicos (0,1 µF, 10 nF) colocados a 1-2 mm dos pinos de energia do CI. Eles lidam com transientes rápidos de comutação digital.
• Volume de média frequência: Cerâmicas maiores ou tântalos (1-100 µF) próximos aos reguladores de tensão para estabilizar o trilho durante degraus de carga moderados.
• Volume de baixa frequência: Eletrolíticos de alumínio (100 µF-10 mF) no ponto de entrada de energia da placa, suavizando a ondulação da fonte.

A bateria faz interface através de um circuito de proteção (PCM/BMS) que lida com sobrecarga, descarga excessiva, proteção contra curto-circuito e balanceamento de células em pacotes multicélulas.

Posicionamento de Capacitores e EMI

A eficácia de um capacitor de desacoplamento depende muito do posicionamento. Um capacitor que está a 5 mm do pino do CI que está desacoplando pode muito bem não estar lá em altas frequências - a indutância do traço entre o capacitor e o pino domina a impedância.

Regras-chave de layout:

• Minimize a área do loop entre o capacitor e os pinos de energia/terra do CI.
• Use via-in-pad ou coloque vias imediatamente adjacentes aos pads do capacitor.
• Roteie planos de energia e terra para reduzir a impedância do caminho de retorno.

O posicionamento inadequado de capacitores é uma das causas mais comuns de falhas de EMI em placas que de outra forma seriam bem projetadas.

Figura: Layout de PCB mostrando posicionamento incorreto vs correto do capacitor de desacoplamento próximo a um pino de energia do CI, demonstrando como traços curtos e vias de terra próximas reduzem a indutância parasita e melhoram a estabilidade do trilho de energia

Interface de Bateria e Segurança

Integrar uma bateria em um projeto de PCB requer mais do que apenas conectar os terminais. Uma implementação adequada inclui:

• CI de carregamento: Gerencia o perfil de carregamento CC/CV, monitoramento de temperatura e término de carga.
• Circuito de proteção (PCM): Previne sobrecarga (>4,2 V para íons de lítio), descarga excessiva (<2,5-3,0 V) e sobrecorrente.
• CI medidor de combustível (opcional, mas recomendado para produtos de consumo): Fornece estimativa precisa do estado de carga.
• Gerenciamento térmico: Evite colocar componentes geradores de calor adjacentes à bateria - temperatura elevada é o principal fator de degradação do ciclo de íons de lítio.

Otimizando a Seleção de BOM

Para capacitores, a decisão de BOM envolve:

• Cerâmico vs eletrolítico: Cerâmicos são menores e com ESR mais baixo, mas limitados em capacitância; eletrolíticos oferecem alta capacitância a menor custo, mas com preocupações de ESR e envelhecimento.
• Redução de tensão: Sempre selecione capacitores classificados em 2× a tensão de operação para cerâmicos (a capacitância cai significativamente com a tensão aplicada em cerâmicos Classe II como X5R/X7R) e 1,5× para eletrolíticos.
• Seleção de encapsulamento: Encapsulamentos menores (0201, 0402) oferecem melhor desempenho em HF; encapsulamentos maiores (0805, 1206) proporcionam soldagem mais robusta e menor indutância em caminhos de alta corrente.

Erros Comuns na Seleção de Capacitor vs Bateria

Ignorando Necessidades de Potência vs Energia

O erro mais frequente: escolher um componente com base apenas na tensão e footprint, sem analisar se a aplicação é limitada por potência ou limitada por energia. Um capacitor em uma aplicação de carga contínua de 100 mA entrará em colapso em milissegundos. Uma bateria em uma aplicação de pulso de 100 A falhará em responder rápido o suficiente - e pode ser danificada pelo pico de corrente. Sempre perfile a carga: plote corrente vs. tempo em todo o caso de uso antes de selecionar o armazenamento de energia.

Subestimando Cargas Transientes

Transmissores de rádio, correntes de partida de motores e cargas comutadas criam demandas de corrente transiente que podem ser 10-100× a corrente média. Se o trilho de alimentação não for rígido o suficiente - ou seja, não houver capacitância de desacoplamento adequada perto da carga - a tensão cairá, potencialmente resetando microcontroladores ou causando erros lógicos. Em muitos projetos de IoT, capacitância em massa insuficiente causa resets de brown-out durante a transmissão RF - mesmo quando a bateria está totalmente carregada.

Layout de PCB Ruim

Mesmo a melhor especificação de capacitor é prejudicada por posicionamento inadequado:

• Capacitores de desacoplamento roteados longe do CI que devem servir.
• Via compartilhada entre caminhos de retorno de energia e terra, criando ground bounce.
• Cobre de terra insuficiente sob traços de bateria de alta corrente, adicionando resistência e indutância.

FAQ

P: Você pode carregar um capacitor diretamente de uma bateria?

Sim, mas requer cautela. Um capacitor descarregado atua como um curto-circuito no momento em que se conecta à energia. Sem um resistor limitador de corrente ou um circuito de carregamento dedicado, a corrente de irrupção inicial pode ser massiva - potencialmente derretendo fios finos, danificando a bateria ou destruindo os contatos do interruptor.

P: Os capacitores expiram na prateleira como as baterias?

Eles envelhecem de forma diferente. As baterias degradam quimicamente ao longo do tempo, perdendo permanentemente capacidade mesmo quando não utilizadas. Capacitores de estado sólido (como cerâmicos) essencialmente nunca expiram na prateleira. No entanto, capacitores eletrolíticos de alumínio contêm um eletrólito líquido que pode secar lentamente ou degradar ao longo de muitos anos em armazenamento, às vezes exigindo um processo de "reforma" antes do uso.

P: Por que os eletrônicos mantêm uma carga perigosa após serem desconectados?

Se você remover uma bateria, a fonte de energia desaparece. Mas quando você desconecta um dispositivo alimentado pela rede elétrica (como uma TV, amplificador ou acionador de motor), os grandes capacitores em massa de alta tensão internos podem reter uma carga letal por minutos ou até horas, a menos que a PCB tenha sido especificamente projetada com resistores de sangria para dissipar com segurança a energia armazenada.

P: O que acontece se você conectar uma bateria e um capacitor em série?

Uma propriedade fundamental dos capacitores é que eles bloqueiam corrente contínua (CC) uma vez totalmente carregados. Se você colocar um capacitor em série com uma bateria, a corrente fluirá apenas pela breve fração de segundo necessária para carregar o capacitor. Depois disso, o circuito se comporta como um interruptor aberto, e nenhuma energia CC constante alcançará sua carga.

P: Como você distingue um capacitor de uma bateria em diagramas de circuito?

Um capacitor é desenhado como duas linhas paralelas (uma curva se for do tipo eletrolítico polarizado) para representar visualmente as duas placas separadas por um dielétrico. Uma bateria é desenhada como linhas paralelas longas e curtas alternadas, representando a pilha de células eletroquímicas.

Conclusão

Em toda decisão de capacitor vs bateria, a chave é entender se seu projeto é orientado por potência ou orientado por energia.

Capacitores lidam com transientes rápidos e estabilização de trilho; baterias fornecem energia sustentada ao longo do tempo.

Capacitores e baterias são componentes complementares, não tecnologias concorrentes - a maioria dos sistemas modernos combina ambos para desempenho ideal. Essa distinção é fundamental em eletrônica de potência e projeto de sistemas embarcados.

Escolher corretamente no início do processo de projeto melhora a confiabilidade, reduz o custo de BOM e previne o tipo de falhas do mundo real que só aparecem após o tape-out. Se você está pronto para passar do esquemático para a placa montada, solicite uma cotação e explore as capacidades completas de fabricação e montagem da JLCPCB.
