Guia Completo de Tamanhos de Indutores SMD: Dimensões, Encapsulamentos e Dicas de Design de PCB

O tamanho do indutor SMD afeta muito mais do que o espaço na PCB. As dimensões do encapsulamento influenciam diretamente a capacidade de corrente, o comportamento de saturação, a DCR e as características de EMI. Escolher o encapsulamento errado pode significar um retrabalho caro da placa, não apenas ineficiência.

Um desafio é que os tamanhos de encapsulamento de indutores SMD usam múltiplas convenções de nomenclatura e a divisão fundamental entre indutores de chip RF (pegada compacta, alto fator Q) e indutores de potência (baixa DCR, blindagem magnética, alta corrente de saturação).

Este guia cobre tabelas de tamanhos de encapsulamento, tipos de indutores RF vs. potência, encapsulamentos de alta corrente, considerações de pegada e critérios de seleção para cada categoria de aplicação.

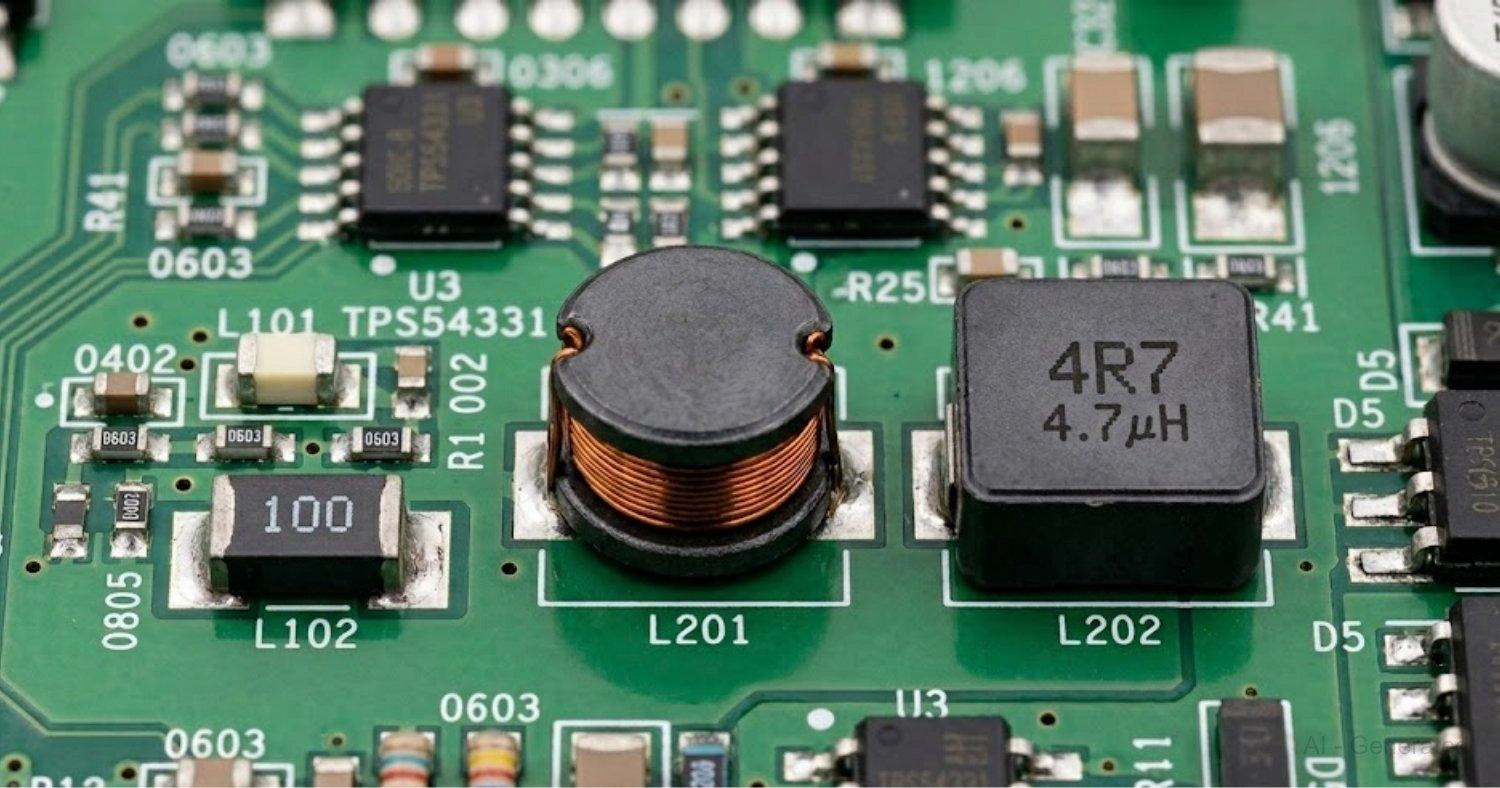

Figura: PCB populada mostrando quatro tipos de indutores SMD: chip 0402, chip 0805, núcleo de tambor CD e indutor de potência blindado NR.

Nota

Se você é novo nos fundamentos de indutores, consulte nosso guia completo sobre indutores SMD.

O que significa o tamanho do indutor SMD?

O tamanho do indutor SMD refere-se à pegada física do componente, especificamente seu comprimento e largura na PCB. Assim como resistores e capacitores, os indutores seguem um sistema de nomenclatura padronizado de 4 dígitos onde os dígitos codificam as dimensões.

Nomenclatura de encapsulamento imperial vs. métrica

Imperial (ex.: 0805): Primeiros dois dígitos = comprimento em centésimos de polegada; últimos dois = largura

Métrico (ex.: 2012): Os dígitos representam diretamente as dimensões em décimos de milímetro   O tamanho afeta diretamente o desempenho elétrico: encapsulamentos menores têm enrolamentos mais apertados, o que geralmente significa maior resistência DC (DCR) e classificações de corrente mais baixas.

Figura: Mostrando como os códigos de encapsulamento SMD 0805 (imperial) e 2012 (métrico) ambos decodificam para as mesmas dimensões de 2,0 x 1,2 mm.

Tabela de tamanhos de indutores SMD

1. Tabela de tamanhos de indutores de chip / RF padrão

2. Tabela de tamanhos de indutores de potência padrão

Nota

Os indutores da série CD são de núcleo de tambor (cilíndricos). As dimensões seguem a convenção diâmetro x altura. As dimensões exatas variam conforme o fabricante, portanto sempre verifique a folha de dados específica.

3. Tabela de tamanhos de indutores de potência blindados / alta corrente

Tamanhos de encapsulamento padrão de indutores de chip RF

Os indutores de chip são otimizados para aplicações de caminho de sinal onde o tamanho físico e o fator Q importam mais do que a capacidade bruta de corrente. Eles são a escolha padrão em circuitos RF, redes de filtragem e eletrônicos de consumo compactos.

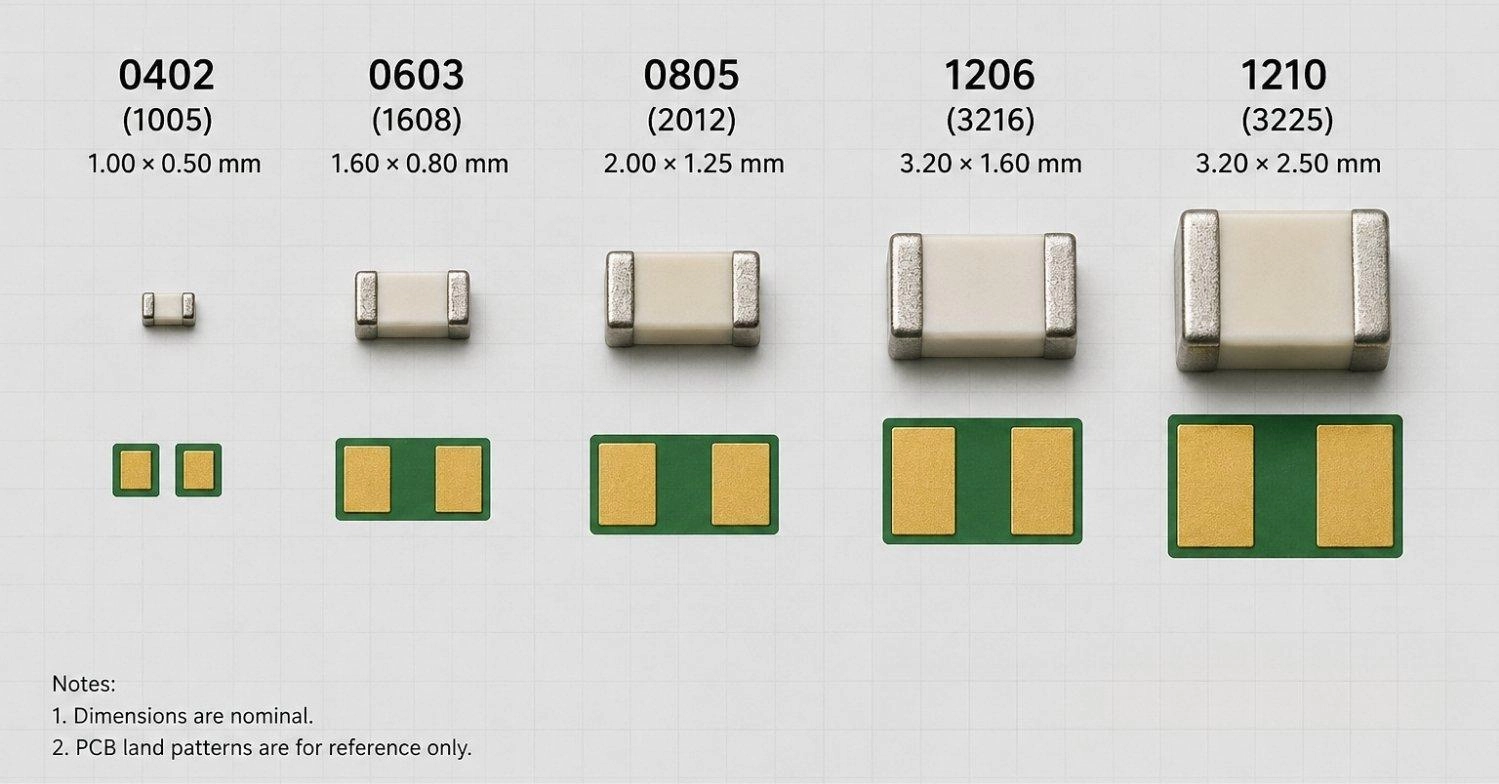

Figura: Encapsulamentos de indutores de chip SMD de 0402 a 1210 desenhados em escala relativa, com códigos de encapsulamento, dimensões e padrões de ilha na PCB rotulados.

Nota de engenharia

Encapsulamentos menores aumentam a densidade de roteamento, mas vêm com DCR mais alta e classificações de corrente mais baixas. Para uso em caminho de sinal, isso geralmente é aceitável; para uso em caminho de potência, é uma restrição rígida.

Indutores 0402 e 0603

Estes são a escolha ideal para eletrônicos ultracompactos onde cada milímetro quadrado conta.

• Comuns em redes de casamento RF, circuitos de antena e sintonia de impedância
• Padrão em smartphones, aparelhos auditivos e dispositivos vestíveis
• DCR mais alta em relação ao tamanho. Adequado para correntes de nível de sinal, não para estágios de potência
• Requerem deposição precisa de pasta de solda e perfil rigoroso de soldagem por refluxo; soldagem manual é altamente difícil

Indutores 0805 e 1206

Esses dois tamanhos atingem o ponto ideal prático para a maioria dos projetistas de PCB.

• Melhor manuseio térmico em comparação com 0402/0603
• Mais fáceis de inspecionar, retrabalhar e soldar manualmente durante a prototipagem
• O 1206 suporta corrente ligeiramente maior e DCR mais baixa que o 0805

Amplamente suportados em linhas SMT automatizadas, incluindo o serviço padrão de montagem de PCB da JLCPCB. Se você busca fabricabilidade juntamente com manuseio razoável de corrente, 0805 e 1206 são onde a maioria dos projetos se encaixa.

Indutores 1210

A largura extra do encapsulamento 1210 (2,5 mm vs 1,6 mm para o 1206) faz uma diferença significativa em certas aplicações.

• Fator Q mais alto, útil em filtros passa-faixa e circuitos ressonantes
• DCR mais baixa que o 1206 devido a uma seção transversal de enrolamento mais larga
• Melhor estabilidade térmica sob carga sustentada. O corpo mais largo dissipa calor sobre uma área de ilha maior
• Comum em filtragem de áudio, front-ends RF e aplicações de potência de médio alcance

A desvantagem é a área da placa: o 1210 consome significativamente mais espaço horizontal que o 0805 ou 1206 para o que ainda é um dispositivo de classe de sinal. Use-o quando o fator Q ou a margem térmica justificar o custo da pegada. Uma vez que o manuseio de corrente se torna mais importante que a pegada compacta, o projeto se afasta dos indutores de chip e entra em uma categoria de produto completamente diferente.

Tamanhos de encapsulamento padrão de indutores de potência

Os indutores de potência são uma categoria completamente diferente. Eles usam enrolamentos de cobre mais espessos, núcleos de ferrite maiores e blindagem magnética para lidar com corrente DC contínua sem saturar.

Diferentemente dos indutores de chip, seus códigos de encapsulamento descrevem todas as três dimensões: Comprimento x Largura x Altura. A dimensão da altura é crítica aqui. Ela determina diretamente o tamanho do núcleo magnético, que define a corrente de saturação e o desempenho térmico.

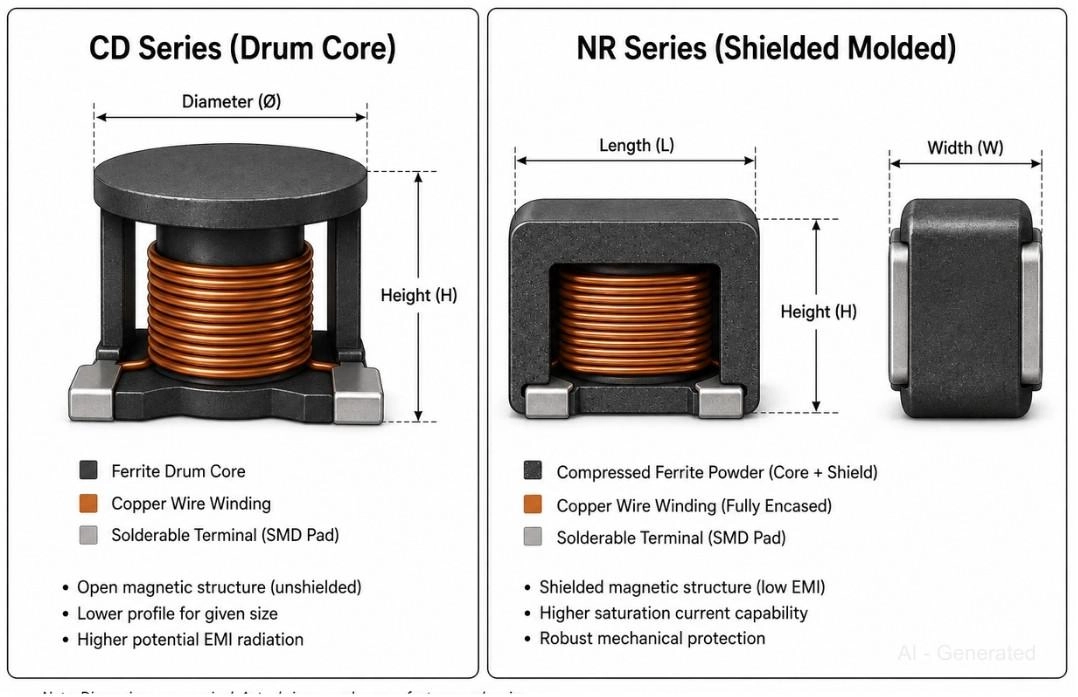

Figura: Comparação de um indutor de núcleo de tambor da série CD e um indutor moldado blindado da série NR, com setas de dimensão rotuladas.

Encapsulamentos CD32 e CD43

Indutores de potência de núcleo de tambor compactos adequados para aplicações de corrente baixa a média.

• CD32 (diâm. 3,2 x 2,5 mm) se encaixa em estágios de potência apertados onde a altura vertical é uma restrição, comum em placas portáteis ultrafinas
• CD43 (diâm. 4,3 x 3,0 mm) suporta até 3 A, prático para conversores DC-DC leves e condicionamento de energia USB

Ambos são comumente usados em drivers de motor leves e circuitos carregadores de Li-ion de célula única   Nesse tamanho, a dissipação de calor através do cobre circundante da PCB se torna cada vez mais importante, especialmente em designs fechados sem fluxo de ar. Não confie apenas no componente para gerenciar o aumento de temperatura.

Encapsulamentos CD54 e CD73/CD75

Avance para estes quando a margem de saturação e a dissipação de calor se tornarem as principais preocupações.

• CD54 (diâm. 5,4 x 4,0 mm) suporta até 4 A. O corpo de tambor de ferrite maior eleva o limiar de saturação significativamente em relação ao CD43
• CD73 (diâm. 7,3 x 3,0 mm) cobre 1-6 A com uma base mais larga que distribui o calor de forma mais eficaz pela superfície da placa
• CD75 compartilha o mesmo diâmetro do CD73, mas adiciona altura (5,0 mm), melhorando a densidade de indutância sem aumentar a pegada na PCB. Útil quando o espaço horizontal é limitado.

Adequados para reguladores de comutação de média potência, conversores de trilho de 12 V e árvores de energia de múltiplas saídas

Encapsulamentos NR3015 e NR6045

A série NR usa uma construção moldada totalmente blindada, tornando-a o formato mais amigável a EMI nesta categoria.

• Ruído irradiado mais baixo que os indutores CD de tambor aberto
• O NR3015 é compacto (3 x 3 x 1,5 mm) e suporta até 3 A, uma escolha comum para estágios de potência apertados
• O NR6045 escala para 10 A+, amplamente usado em: Conversores buck, trilhos de energia de sistemas embarcados, dispositivos alimentados por bateria que precisam de regulação limpa

Tamanhos de indutores de potência SMD blindados de alta corrente

Quando as demandas de corrente ultrapassam 10 A em GPUs, estágios de potência automotivos e acionamentos de motores industriais, os encapsulamentos CD e NR padrão não são mais suficientes. Esses indutores blindados maiores são projetados especificamente para essa faixa de operação.

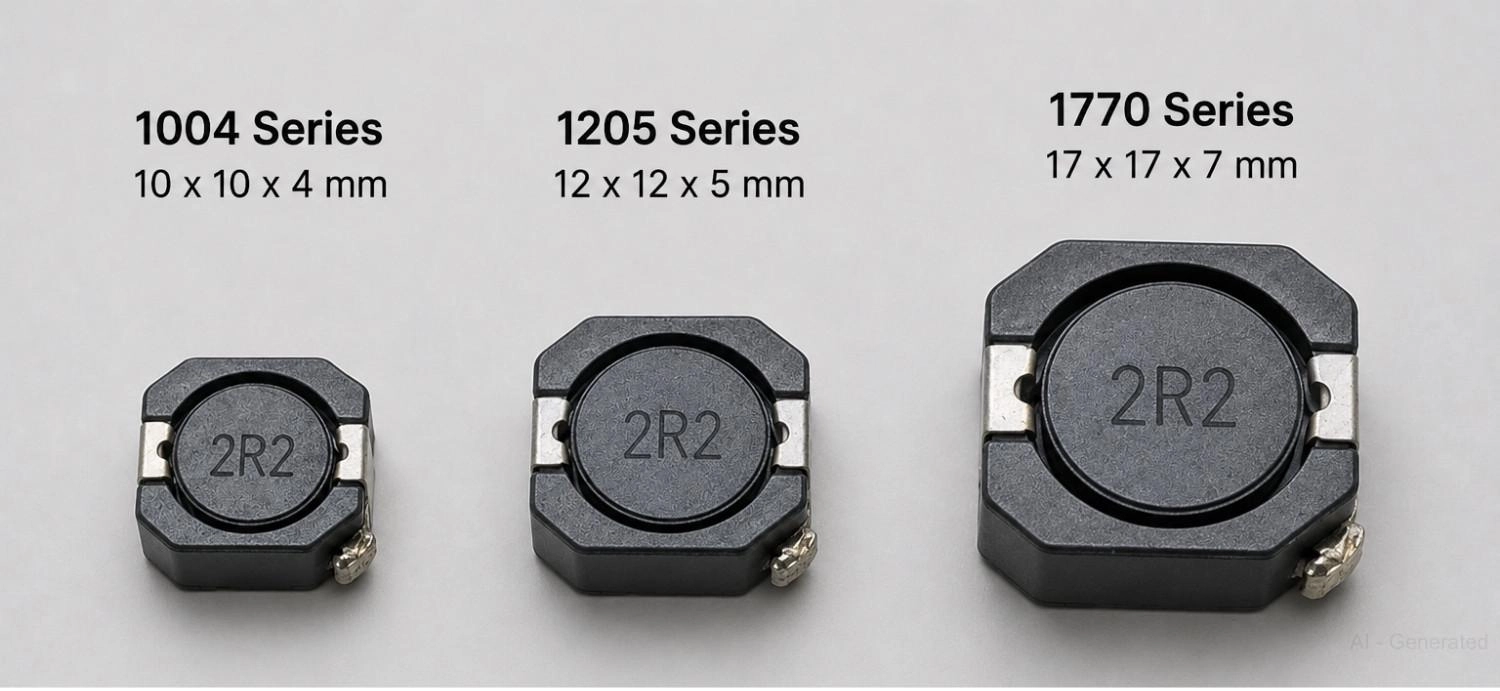

Figura: Indutores de potência SMD das séries 1004, 1205 e 1770 colocados ao lado de uma régua mostrando o aumento progressivo de tamanho de 10 x 10 mm para 17 x 17 mm.

Séries de indutores 1004 e 1205

• Núcleos magnéticos grandes reduzem a DCR significativamente em comparação com encapsulamentos de potência de médio alcance
• O 1004 suporta até 15 A+ com boa eficiência em altas frequências de comutação. Muitas variantes de baixa indutância alcançam valores de DCR bem abaixo de 10 mOhm.
• O 1205/1207 oferece DCR ainda mais baixa em limiares de saturação mais altos, importante em redes de distribuição de energia de GPU e VRMs de placas de servidor onde os picos de corrente transitória são grandes e rápidos   Esses encapsulamentos se beneficiam de sua grande área de ilha de cobre para melhor transferência térmica para o plano da PCB, o que reduz a dependência de fluxo de ar forçado em muitos designs de rack industriais.

Série de indutores 1770

• Projetada para operação contínua de 20-60 A, uma faixa que nenhuma outra categoria de encapsulamento SMD cobre de forma confiável
• A pegada maior do encapsulamento melhora a transferência térmica para o plano de cobre da PCB, tornando o autoaquecimento muito mais gerenciável do que empilhar vários indutores menores
• Comum em sistemas de gerenciamento de bateria de VE, inversores industriais, fontes de núcleo FPGA de alta corrente e estágios retificadores de telecom
• Os valores de DCR nesta série podem cair abaixo de 1 mOhm em peças de baixa indutância, o que tem um impacto direto e mensurável na eficiência do conversor em alta carga. Não é um componente compacto, mas para trabalho de alta corrente, nada substitui a física do volume do núcleo.

Nota

Confira as opções de cotação atuais da JLCPCB quando estiver pronto para precificar uma placa que utilize essas peças mais robustas.

Como selecionar o tamanho certo do indutor SMD

Para dispositivos RF compactos

• 0402 ou 0603 para casamento RF, sintonia de antena e redes de impedância
• Indutores de chip multicamadas onde a frequência de auto-ressonância e o fator Q são críticos
• Aceite a DCR mais alta. Em níveis de sinal, é irrelevante.

Para eletrônicos gerais

• 0603 ou 0805 para a maioria das filtragens, condicionamento de sinal e bypass de alimentação de baixa corrente
• Equilíbrio entre espaço na PCB, manuseio térmico e confiabilidade de montagem
• Facilmente disponíveis em bibliotecas de componentes padrão de montagem SMT

Para fontes de alimentação

• CD54, NR6045 para reguladores de comutação de médio alcance (faixa de 1-10 A)
• Escolha blindado (série NR) quando a conformidade com EMI for uma preocupação
• Combine o Isat com sua corrente de pico com pelo menos 20% de margem

Para designs de alta corrente

• Séries 1205 ou 1770 para qualquer coisa que ultrapasse 15 A e acima
• Priorize baixa DCR e alto Isat em detrimento do tamanho da pegada
• O gerenciamento térmico se torna tão importante quanto a própria seleção do indutor. Encapsulamentos comuns e fáceis de montar, como 0805, 1206 e indutores da série NR, são bem suportados em fluxos de trabalho de fabricação de PCB turnkey, com pegadas padronizadas que simplificam o sourcing e a fabricação.

Como o tamanho do indutor SMD afeta o desempenho elétrico

É aqui que a escolha do encapsulamento se torna uma decisão de nível de sistema, não apenas uma preferência de layout.

Valor de indutância

A indutância (medida em uH ou mH) é definida pela aplicação. Sua topologia de conversor, frequência de comutação e orçamento de corrente de ripple determinam o que você precisa. O tamanho do encapsulamento não define a indutância diretamente, mas um determinado valor de indutância em um encapsulamento menor normalmente terá DCR mais alta e corrente de saturação mais baixa.

Classificação de corrente RMS (Irms)

• A corrente contínua máxima que o indutor pode transportar sem autoaquecimento excessivo
• Geralmente especificada a um aumento de temperatura de 40 graus Celsius acima do ambiente
• Encapsulamentos maiores, com mais seção transversal de cobre, suportam Irms mais alto

Corrente de saturação (Isat)

Esta é a especificação que os engenheiros mais frequentemente subestimam.

• Isat é a corrente na qual a indutância cai em uma porcentagem definida (tipicamente 20-30%)
• Além do Isat: a corrente de ripple aumenta acentuadamente, a eficiência cai e a fuga térmica se torna um risco sério
• Sempre projete com folga. Se sua corrente de pico é 3 A, não use um indutor classificado exatamente para 3 A Isat

Figura: Curva de indutância vs. corrente DC para um indutor de potência SMD com o limiar Isat e a região de supersaturação marcados.

DCR (Resistência DC)

A DCR é um imposto direto sobre a eficiência.

• Encapsulamentos menores = enrolamentos mais apertados e finos = DCR mais alta
• Potência dissipada como calor = I² x DCR
• Em designs alimentados por bateria, a DCR é frequentemente o fator decisivo entre dois encapsulamentos equivalentes

Considerações de pegada na PCB e layout para indutores SMD

As dimensões do encapsulamento por si só não definem sua pegada. A geometria da ilha, a folga do pátio e as zonas de exclusão variam conforme o fabricante. Dois indutores 0805 de fornecedores diferentes podem exigir padrões de ilha completamente diferentes.

Regras principais de layout:

• Sempre use o design de ilha de solda recomendado pelo fabricante a partir da folha de dados específica, não uma pegada genérica
• Mantenha o laço de comutação curto. Minimize a área delimitada pelo indutor, capacitor de entrada (Cin) e nó de comutação
• Adicione preenchimentos de cobre ou vias térmicas sob indutores de potência para auxiliar a dissipação de calor
• Evite rotear trilhas de sinal sensíveis diretamente sob indutores blindados. Apesar da blindagem, existem campos de franja
• Para indutores não blindados (núcleo de tambor), imponha uma folga mínima para outros componentes magneticamente sensíveis
• Mantenha indutores de alta corrente longe de seções analógicas ou RF sensíveis da placa

Nota

Importante: As pegadas dos componentes variam significativamente entre fabricantes. Verifique o padrão de ilha exato antes de enviar para fabricação. Uma incompatibilidade aqui significa um retrabalho caro da placa.

Tipos comuns de indutores SMD

Além do tamanho, o método de construção determina como um indutor se comporta sob carga. Os três tipos dominantes atendem cada um a um conjunto diferente de aplicações. Compreender essas nuances é uma parte fundamental para distinguir as considerações de design de PCBA vs PCB.

Diferentes tipos de indutores SMD estão disponíveis em vários tamanhos de encapsulamento, dependendo dos requisitos de corrente, frequência e térmicos.

Indutores de chip multicamadas

Construídos pelo empilhamento de camadas de ferrite com padrões condutivos internos. Sem enrolamento de fio envolvido.

• Extremamente compactos, até 0201 em designs RF especializados
• Alta frequência de auto-ressonância, tornando-os adequados para filtragem RF na faixa de GHz
• Baixa capacidade de corrente (tipicamente bem abaixo de 1 A)
• Usados em casamento de antena, filtragem de front-end RF e redes de impedância em smartphones e módulos IoT

Indutores de chip com fio enrolado

Um fio de cobre fino enrolado em torno de um núcleo de ferrite ou cerâmica, depois terminado e encapsulado.

• Melhor fator Q que o multicamadas no mesmo tamanho de encapsulamento
• Manuseio de corrente mais alto que o multicamadas em pegadas equivalentes
• Disponíveis de 0402 a 1210 em forma de chip
• Comuns em filtragem de sinal, casamento de impedância e aplicações RF gerais onde a tolerância de indutância multicamadas é insuficiente

Indutores de potência moldados blindados

As séries NR e CD discutidas anteriormente se enquadram nesta categoria. O enrolamento é embutido em uma matriz de pó de ferrite comprimido que forma tanto o núcleo quanto a blindagem.

• Baixa radiação EMI em comparação com tipos de tambor aberto ou não blindados
• Excelente desempenho térmico devido à massa de ferrite distribuída
• Manuseia corrente DC contínua de 1 A até 60 A+ dependendo do encapsulamento
• A escolha padrão para conversores DC-DC modernos, dispositivos alimentados por bateria e qualquer design onde a conformidade com EMI importa

Figura: Comparação dos tipos de construção de indutores SMD multicamadas, com fio enrolado e moldado blindado.

Perguntas frequentes sobre o tamanho do indutor SMD

P: Qual é o tamanho de indutor SMD mais comum?

Para eletrônicos gerais, 0603 e 0805 são os mais amplamente usados. Para aplicações de potência, o NR3015 e o CD43 são escolhas comuns em designs de médio alcance, oferecendo um bom equilíbrio entre tamanho e eficiência.

P: O que significa o código do indutor 0603?

É um código imperial que detalha as dimensões físicas: 06 indica um comprimento de 0,06 polegadas (aproximadamente 1,6 mm), e 03 significa uma largura de 0,03 polegadas (aproximadamente 0,8 mm). Seu equivalente métrico exato é 1608.

P: Indutores de potência maiores são sempre a melhor escolha?

Não universalmente. Embora encapsulamentos maiores ofereçam vantagens como DCR mais baixa, classificações de corrente mais altas e manuseio térmico superior, eles consomem área valiosa da placa. O dimensionamento de componentes é sempre uma troca de engenharia baseada nos requisitos específicos da aplicação.

P: Quais encapsulamentos de indutores de montagem em superfície gerenciam as cargas de corrente mais altas?

A série 1770 é projetada para suportar cargas contínuas exigentes de 20-60 A, tornando-a a escolha principal para acionamentos de motores industriais e estágios de potência automotivos de alta corrente.

P: Por que as especificações de indutores de potência destacam as dimensões de altura?

A altura do núcleo dita diretamente a seção transversal magnética do componente. Um núcleo de ferrite mais alto pode lidar com mais fluxo magnético antes de saturar, o que estabelece tanto a corrente de saturação quanto os limites de massa térmica.

P: Um layout de PCB pode trocar um indutor 0603 por um 0805?

Eletricamente, isso pode funcionar se ambas as peças compartilharem especificações idênticas de indutância e corrente. No entanto, fisicamente elas não são substituições diretas. Você deve atualizar seu software CAD para verificar a geometria da ilha e a folga do pátio para evitar defeitos de fabricação.

Conclusão

O tamanho do indutor SMD determina a DCR, a classificação de corrente, a margem de saturação e quanto calor o design precisa gerenciar. O trabalho de RF e sinal permanece na faixa de chip 0402-1206; a conversão de potência passa para as séries blindadas CD ou NR; qualquer coisa acima de 15 A precisa de um 1205 ou 1770. O tipo de construção importa tanto quanto a pegada. Um chip multicamadas e um indutor de potência blindado podem compartilhar um código de encapsulamento, mas não são intercambiáveis.

Para prototipagem e montagem SMT com encapsulamentos de indutores padrão, confira os serviços de montagem de PCB da JLCPCB, que oferecem fabricação turnkey com uma biblioteca de peças integrada para simplificar o sourcing antes que sua BOM seja completamente finalizada.
