BJT vs MOSFET: Diferenças, Vantagens, Aplicações e Quando Usar Cada Um

Na eletrônica moderna, a escolha entre um BJT e um MOSFET impacta diretamente a velocidade de comutação, a eficiência energética e o layout da PCB - especialmente em designs SMD. Enquanto os BJTs são dispositivos controlados por corrente, ideais para circuitos analógicos, os MOSFETs são controlados por tensão e dominam as aplicações de comutação de alta velocidade.

Neste guia, comparamos BJT vs MOSFET em termos de velocidade de comutação, encapsulamento SMD, desempenho térmico e aplicações reais em PCB para ajudá-lo a escolher o componente certo.

Qual é a Diferença Entre BJT e MOSFET?

A principal diferença entre um Transistor Bipolar vs MOSFET é que um BJT é um dispositivo controlado por corrente, enquanto um MOSFET é controlado por tensão. Isso torna os MOSFETs mais rápidos e eficientes para aplicações de comutação, enquanto os BJTs são mais adequados para amplificação analógica, onde a linearidade e o baixo ruído importam mais do que a velocidade de comutação.

Figura: BJT vs MOSFET mostrando o símbolo do transistor NPN controlado por corrente versus o símbolo do MOSFET de canal N controlado por tensão

Quando Usar BJT vs MOSFET (Resposta Rápida)

• Use MOSFET → comutação, controle por MCU, PWM, circuitos de potência
• Use BJT → amplificação analógica, áudio, RF, espelhos de corrente
• Em dúvida? → MOSFET é a escolha padrão mais segura no design moderno de PCB SMD

BJT vs MOSFET: Principais Diferenças Explicadas

MOSFET vs BJT Transistor: Resumo das Principais Diferenças

• O BJT usa corrente de base (IB) para controlar a saída do coletor - corrente entra, corrente sai
• O MOSFET usa tensão de porta (VGS) para abrir ou fechar um canal de condução - tensão entra, sem corrente contínua
• O BJT consome corrente de entrada contínua enquanto conduz - adiciona custo de potência ao circuito de acionamento
• O MOSFET tem corrente de porta quase nula em regime permanente - apenas carrega/descarrega a capacitância da porta durante as transições
• O MOSFET possui um diodo de corpo intrínseco (junção PN entre source e corpo); o BJT não possui nenhum

Figura: Símbolos esquemáticos de BJT vs MOSFET e comparação da estrutura semicondutora mostrando o transistor NPN base-emissor-coletor e o MOSFET de canal N porta-source-dreno com diodo de corpo

Como Escolher Entre BJT e MOSFET (Guia Prático)

Siga esta lógica de decisão para eliminar ambiguidades na maioria dos cenários de design de PCB.

A aplicação é ANALÓGICA (amplificador, áudio, RF)?

   → SIM → Use BJT

   → NÃO ↓

É uma CHAVE DIGITAL ou ESTÁGIO DE POTÊNCIA (>10 kHz)?

   → SIM → Use MOSFET de nível lógico

   → NÃO ↓

Tensão > 200V em BAIXA potência (<500mW)?

   → SIM → BJT pode ser mais econômico

   → NÃO → Use MOSFET (verifique Vth para sua tensão de acionamento)

Acionando a partir de um GPIO de MCU de 3,3V?

   → SIM → MOSFET de nível lógico (Vth < 2V, realce total em 3,3V)

   → NÃO → MOSFET padrão ou BJT conforme acima

O Que É um BJT (Transistor de Junção Bipolar)?

Um BJT (Transistor de Junção Bipolar) é um dispositivo semicondutor de três terminais com Base (B), Coletor (C) e Emissor (E). Ele vem em duas polaridades: NPN (mais comum) e PNP. O nome "bipolar" refere-se ao fato de que tanto elétrons quanto lacunas participam da condução de corrente - diferente dos MOSFETs, que dependem de um único tipo de portador.

Os BJTs estão disponíveis em variantes de pequeno sinal (ex.: MMBT3904, BC817) para amplificação e comutação em baixas correntes, e em variantes de potência (ex.: TIP31, MJE13003) para aplicações de corrente mais alta. Em designs SMD, os encapsulamentos SOT-23 e SOT-89 cobrem a grande maioria dos casos de uso de BJT.

O Que É um MOSFET?

Um MOSFET (Transistor de Efeito de Campo Metal-Óxido-Semicondutor) é um dispositivo de três terminais com Porta (G), Dreno (D) e Fonte (S). Ele vem nos tipos canal N e canal P, e dentro desses, modo de realce (normalmente desligado - o padrão para comutação) e modo de depleção (normalmente ligado - menos comum). Um diodo de corpo intrínseco entre fonte e dreno é uma característica estrutural de todos os MOSFETs.

Os MOSFETs dominam o design de comutação moderno porque a porta não consome corrente CC, permitindo interface direta com saídas de microcontroladores. Na forma SMD, eles variam de dispositivos compactos de nível lógico SOT-23 (ex.: 2N7002, IRLML2502) a encapsulamentos de potência de alta corrente como DPAK e SO-8.

Como Funciona um BJT?

Princípio de Funcionamento do BJT

Um BJT opera usando uma pequena corrente de base (I_B) para controlar uma corrente de coletor (IC) muito maior. A relação entre as duas é o ganho de corrente CC: β (hFE) = IC / IB, tipicamente 50–300 para dispositivos de pequeno sinal.

Quando uma tensão direta suficiente é aplicada à junção base-emissor (VBE ≈ 0,6-0,7V para silício), o dispositivo entra na região ativa - a corrente de coletor flui proporcionalmente à corrente de base. Esta é a base da amplificação com BJT. Quando levado à saturação (ambas as junções polarizadas diretamente), o transistor atua como uma chave fechada com um baixo VCE(sat) de ~0,1-0,3V. Quando o acionamento da base é removido, o dispositivo entra em corte, e nenhuma corrente de coletor flui.

A principal limitação para comutação: a carga armazenada na região da base durante a saturação deve ser varrida antes que o dispositivo desligue, criando um tempo de armazenamento (ts) que limita a velocidade de comutação à faixa de 10-100 ns.

Figura: Diagrama do princípio de funcionamento do BJT mostrando o transistor NPN com base, coletor e emissor, ilustrando como uma pequena corrente de base controla uma grande corrente de coletor através das camadas semicondutoras

Como Funciona um MOSFET?

Princípio de Funcionamento do MOSFET

Um MOSFET opera aplicando uma tensão entre Porta e Fonte (VGS) para criar ou esgotar um canal de condução entre Dreno e Fonte. Nenhuma corrente flui para a porta em regime permanente - a porta é isolada do canal por uma fina camada de dióxido de silício (óxido de porta), conferindo-lhe impedância de entrada CC quase infinita.

Quando VGS excede a tensão de limiar (Vth), o canal se forma e a corrente pode fluir do Dreno para a Fonte. A resistência do dispositivo neste estado ligado é caracterizada por RDS(on) - MOSFETs modernos de baixa tensão podem atingir RDS(on) abaixo de 10mΩ. Quando VGS cai abaixo de V_th, o canal desaparece e o dispositivo desliga sem atraso de armazenamento de carga, permitindo transições de comutação na faixa de nanossegundos.

O diodo de corpo, formado pela junção PN entre o corpo (substrato) e o dreno, conduz na direção reversa independentemente do estado da porta - uma consideração de design em pontes H, retificadores síncronos e qualquer topologia com caminhos de corrente bidirecionais.

Figura: Diagrama do princípio de funcionamento do MOSFET mostrando um transistor de modo de realce de canal N com porta, fonte e dreno, ilustrando a formação do canal quando a tensão da porta VGS excede o limiar

Vantagens do BJT

• Alto ganho de corrente CC (β = 50-300) torna a amplificação de sinal direta
• Relação I-V mais linear - preferido em amplificadores de áudio Classe A/AB
• Sem óxido de porta - mais robusto contra ESD do que MOSFETs (embora não completamente imune)
• Menor custo em altas tensões (>200V), onde a complexidade do processo do MOSFET adiciona custo
• Menor ruído 1/f em certas aplicações analógicas e de RF (MOSFETs podem superar em designs de alta frequência ou baseados em CMOS)
• Sem diodo de corpo - evita condução reversa não intencional

Desvantagens do BJT

• Requer corrente de base contínua enquanto ligado - adiciona consumo de potência ao circuito de acionamento
• Comutação mais lenta (10-100 ns) devido ao tempo de armazenamento de portadores minoritários (ts)
• Polarização mais complexa para aplicações lineares (necessária estabilização de VBE)
• Menor impedância de entrada (~kΩ) - mais difícil de acionar a partir de fontes de alta impedância

Vantagens do MOSFET

• Controlado por tensão com corrente de porta CC quase nula - interface lógica simples; note que a comutação rápida em alta frequência ainda requer corrente transitória de acionamento de porta significativa devido à capacitância da porta
• Comutação muito mais rápida - tipicamente 1-10 ns para dispositivos de pequeno sinal; MOSFETs de potência podem estar na faixa de dezenas de nanossegundos dependendo de Qg e da força do driver
• RDS(on) muito baixo (<10mΩ) em dispositivos modernos - perda de condução mínima em alta corrente
• Alta impedância de entrada (~MΩ) - compatível com acionamento direto por GPIO de MCU
• O diodo de corpo fornece roda livre em aplicações de carga indutiva

Desvantagens do MOSFET

• O óxido de porta é sensível a ESD - requer precauções de manuseio e proteção na PCB
• Maior dv/dt durante a comutação - pode variar de alguns V/ns a dezenas de V/ns dependendo do acionamento da porta e das condições do circuito, aumentando a EMI
• A capacitância da porta (Ciss = faixa de 100pF-nF) requer um driver forte para operação em alta frequência
• O diodo de corpo pode causar condução reversa indesejada em algumas topologias
• Custo mais alto em designs de alta tensão (>200V) em comparação com BJTs

BJT vs MOSFET em Aplicações de Comutação

Velocidade de Comutação de BJT vs MOSFET

A velocidade de comutação é a maior diferença de desempenho entre BJTs e MOSFETs no design moderno de PCB.

Conclusão Principal:

• MOSFET: tipicamente 1-10 ns para dispositivos de pequeno sinal; MOSFETs de potência frequentemente dezenas de ns dependendo da carga da porta
• BJT: comutação de 10-100 ns → limitada pelo tempo de armazenamento de portadores minoritários (ts)
• Acima de ~50 kHz → MOSFET é quase sempre necessário para eficiência aceitável

Os MOSFETs podem comutar na faixa de nanossegundos - tipicamente 1-10 ns para dispositivos de pequeno sinal, mas frequentemente dezenas de nanossegundos para MOSFETs de potência, dependendo da carga da porta (Qg) e da força do driver. Os BJTs tipicamente levam 10-100 ns devido ao armazenamento de portadores minoritários: quando um BJT satura, a carga se acumula na região da base e deve ser fisicamente varrida antes que o dispositivo possa desligar. Este tempo de armazenamento (ts) limita diretamente a frequência máxima de comutação.

Perda de Potência de BJT vs MOSFET

Para conversores CC-CC, drivers de porta ou qualquer design operando acima de ~50 kHz, essa diferença se traduz diretamente em perdas de comutação:

A 500 kHz com condições de carga idênticas, um MOSFET pode produzir perdas de comutação 5-10× menores do que um BJT comparável. No entanto, a comutação mais rápida produz bordas de dv/dt mais íngremes - que podem variar de alguns V/ns a dezenas de V/ns dependendo do acionamento da porta e das condições do circuito - irradiando mais EMI e estressando trilhas adjacentes. O di/dt mais lento dos BJTs é, na verdade, uma vantagem de design em alguns contextos industriais ou de acionamento de motores, onde a filtragem de EMI custa mais do que os ganhos de eficiência.

Na prática, os engenheiros adicionam resistores de porta (10-47Ω) para desacelerar as bordas e domar a EMI sem sacrificar muita eficiência. Embora os MOSFETs não exijam corrente de porta em regime permanente, a comutação rápida em alta frequência ainda exige corrente transitória significativa do driver da porta devido à capacitância da porta - uma porta de MOSFET (Ciss = 100pF a vários nF para dispositivos de potência) não pode ser acionada rapidamente apenas por um pino lógico em frequências acima de algumas centenas de kHz. As redes de base de BJT são mais simples em baixas frequências, mas tornam-se ineficientes acima de ~100 kHz.

Para montagem SMT, o processo de soldagem por refluxo SMD para montagem de PCB lida igualmente bem com ambos os tipos de dispositivo - o verdadeiro trabalho de design está no circuito de acionamento e no layout, não na soldagem.

Desempenho Térmico de BJT vs MOSFET

As perdas de comutação e as perdas de condução contribuem para a temperatura da junção, e os dois dispositivos geram calor de maneiras fundamentalmente diferentes.

A perda de condução do BJT é determinada por VCE(sat) × IC. Em cargas leves, isso é previsível e relativamente baixo - um BJT saturado a 200mA com VCE(sat) de 0,2V dissipa apenas 40mW. No entanto, em correntes ou frequências mais altas, as transições de comutação mais lentas adicionam perdas dinâmicas significativas sobre a perda de condução estática.

A perda de condução do MOSFET é governada por I² × RDS(on). Em correntes baixas, isso é insignificante - um MOSFET de 10mΩ transportando 1A dissipa apenas 10mW. Em correntes mais altas, a relação I² torna-se significativa, razão pela qual selecionar o menor RDS(on) prático é importante para estágios de potência. A vantagem é que as perdas dinâmicas (de comutação) permanecem baixas graças às transições rápidas.

Em ambos os casos, os encapsulamentos SMD dissipam calor através do cobre da PCB - não há dissipador externo. Uma área de cobre maior no dreno ou coletor, combinada com vias térmicas em placas multicamadas, é a principal ferramenta para manter as temperaturas de junção dentro das especificações.

Figura: Comparação de formas de onda de comutação de BJT vs MOSFET mostrando o atraso do tempo de armazenamento do BJT de 20 a 80 nanossegundos versus a rápida transição de comutação de 1 a 5 nanossegundos do MOSFET com anotação de dv/dt

BJT vs MOSFET em Circuitos Amplificadores

Ao projetar circuitos amplificadores, a escolha entre BJT e MOSFET depende do comportamento do ganho, linearidade e características de ruído. Embora ambos os dispositivos possam operar em regiões lineares, os BJTs são geralmente preferidos para amplificação analógica de pequenos sinais, enquanto os MOSFETs são mais comuns em designs orientados a potência ou comutação.

Características de Ganho

Os BJTs oferecem maior transcondutância (gₘ) para uma dada corrente em comparação com os MOSFETs. Como a corrente de coletor do BJT está exponencialmente relacionada à tensão base-emissor, mesmo pequenas mudanças na entrada produzem variação significativa na saída.

• BJT: Maior ganho em baixas correntes → ideal para amplificação de pequenos sinais
• MOSFET: Menor ganho intrínseco → frequentemente requer estágios adicionais

Em termos práticos, um amplificador BJT pode alcançar maior ganho de tensão com design de circuito mais simples, especialmente em aplicações analógicas de baixa potência.

Linearidade

A linearidade determina com que precisão um amplificador reproduz o sinal de entrada sem distorção.

• BJT: Mais linear na região ativa devido ao comportamento I-V exponencial
• MOSFET: Menos linear, especialmente perto da região de limiar

Os BJTs são amplamente utilizados em amplificadores Classe A e Classe AB porque mantêm melhor linearidade em uma ampla faixa de operação. Os MOSFETs, embora utilizáveis em modo linear, frequentemente introduzem mais distorção, a menos que cuidadosamente polarizados.

Desempenho de Ruído

O ruído é crítico em circuitos analógicos e de RF sensíveis.

• BJT: Menor ruído 1/f (cintilaçação) → melhor para analógico de baixa frequência e precisão
• MOSFET: Maior ruído de cintilação, mas melhor em alguns designs CMOS de alta frequência

Para aplicações como:

• pré-amplificadores de microfone
• estágios de front-end de RF
• condicionamento de sinal de sensores

Os BJTs são tipicamente a escolha preferida devido ao seu desempenho superior de baixo ruído.

BJT vs MOSFET em Encapsulamentos SMD (SOT-23, SOT-223, DPAK)

A seleção do encapsulamento é onde o desempenho elétrico encontra as restrições físicas da PCB - e onde muitos erros de design começam.

Cuidado com as diferenças de pinagem do SOT-23 - esta é uma das causas mais comuns de revisões de PCB. Para um BJT NPN (ex.: MMBT3904): pino 1 = Base, pino 2 = Emissor, pino 3 = Coletor.

Para um MOSFET de canal N (ex.: 2N7002): pino 1 = Porta, pino 2 = Fonte, pino 3 = Dreno.

Os encapsulamentos parecem idênticos em uma bobina. Sempre verifique com a folha de dados do componente - não com diagramas de pinagem genéricos. Compreender como identificar transistores SMD e seus códigos é essencial antes de fazer um pedido.

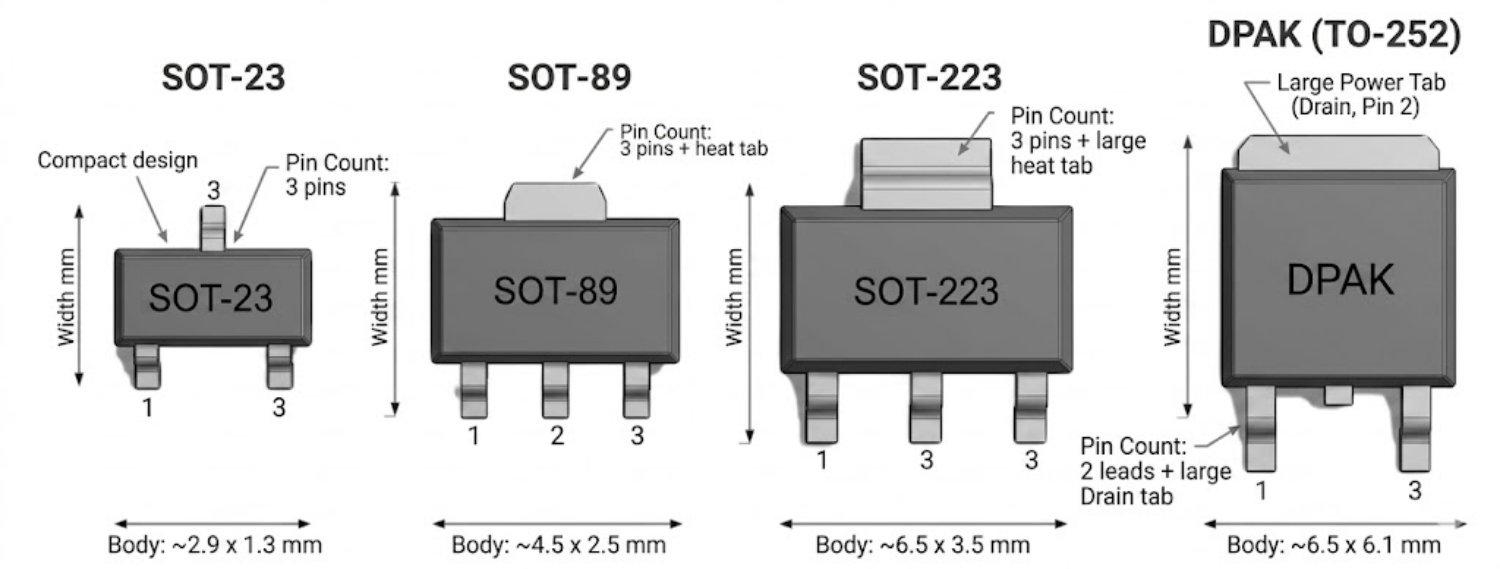

Figura: Comparação de tamanho de encapsulamento de transistor SMD mostrando SOT-23, SOT-89, SOT-223 e DPAK.

Números de peça SMD comuns:

BJTs de pequeno sinal (SOT-23):

• MMBT3904 - NPN, 40V, 200mA, β ≈ 100-300
• MMBT3906 - Complemento PNP do MMBT3904
• BC817-40 - NPN, 45V, 500mA, variante de alto ganho

MOSFETs de nível lógico (SOT-23):

• 2N7002 - Canal N, 60V, 115mA, Vth ~1-2,5V
• IRLML2502 - Canal N, 20V, 3A, RDS(on) 45mΩ @ 4,5V
• FDN306P - Canal P, 30V, 2,5A

MOSFETs de potência (SOT-223 / DPAK / SO-8):

• IRF7301 - Canal N duplo, 40V, 14A, SO-8
• STN6NF06 - Canal N, 60V, 32A, PowerSO-8

Navegue pelos transistores SMD disponíveis na biblioteca de peças da JLCPCB para aquisição de BOM completa.

BJT vs MOSFET no Design e Montagem de PCB

Sua seleção de BJT vs MOSFET não afeta apenas o desempenho do circuito - ela molda diretamente como sua PCB é projetada, montada e abastecida.

Impacto da Seleção de BJT vs MOSFET no Design de PCB

O dispositivo que você escolhe determina várias decisões de design de PCB a jusante que são fáceis de subestimar no início de um projeto.

# Design de footprint e pads: Tanto BJTs quanto MOSFETs estão disponíveis em encapsulamentos SMD idênticos (SOT-23, SOT-89, SOT-223, DPAK), mas suas atribuições de pinos diferem. Um BJT NPN SOT-23 (MMBT3904) tem Base no pino 1, Emissor no pino 2, Coletor no pino 3. Um MOSFET de canal N SOT-23 (2N7002) tem Porta no pino 1, Fonte no pino 2 e Dreno no pino 3. Usar o footprint errado é uma das causas mais comuns de uma revisão de PCB. Sempre use pads NSMD (não definidos por máscara de solda) conforme IPC-7351 para juntas de solda mais fortes e melhor contato térmico - o guia de design de pads de solda cobre isso em detalhes.

# Design térmico: Em SMD, não há dissipador externo - o cobre da PCB é o dissipador. Para BJTs, a perda de condução é VCE(sat) × IC; para MOSFETs, é I² × RDS(on). Ambos requerem área de cobre adequada no pad do dreno ou coletor para dissipar calor. Para encapsulamentos de potência (SOT-223, DPAK), use uma área de cobre de pelo menos 1cm² e adicione uma grade de vias térmicas (broca de 0,3mm, passo de 1mm) em placas multicamadas para conduzir calor para camadas internas ou para o plano de terra inferior. Para grandes pads expostos, aplique pasta de solda com cobertura de área de ~60-80% usando uma abertura segmentada para evitar vazios.

# Roteamento de potência: Os MOSFETs tipicamente lidam com correntes comutadas mais altas do que BJTs comparáveis no mesmo encapsulamento. As trilhas de potência para os pads de dreno e fonte devem ser dimensionadas para a corrente de carga total - um mínimo de 1mm de largura de trilha por ampère como regra inicial, mais largas com áreas de cobre para estágios de alta corrente. Para BJTs em aplicações lineares ou amplificadoras, o posicionamento do resistor de base e da rede de polarização afeta o ruído e a estabilidade; mantenha os condutores de base curtos e longe de caminhos de alta corrente.

# Layout de acionamento de porta e base: Os MOSFETs requerem um caminho de acionamento de porta de baixa impedância - mantenha o resistor de porta próximo ao dispositivo e a área do laço de acionamento pequena para minimizar a indutância parasita. Para BJTs, o resistor de base define a corrente de acionamento; coloque-o diretamente entre a fonte de acionamento e o pino da base, sem trilhas longas.

Figura: Layout térmico de PCB de MOSFET SMD mostrando o encapsulamento SOT-223 com área de cobre no dreno e vias térmicas conectando a camada superior ao plano de terra inferior para dissipação de calor na PCB

Aquisição e Disponibilidade de Componentes

Encapsulamentos padrão com ampla oferta: Tanto BJTs quanto MOSFETs em SOT-23, SOT-223 e DPAK estão entre os componentes SMD mais amplamente estocados na indústria. Peças de uso geral como o MMBT3904 (BJT NPN) e 2N7002 (MOSFET de canal N) estão disponíveis em dezenas de distribuidores e raramente estão sujeitas a interrupções de fornecimento.

Estabilidade de fornecimento: Para designs sensíveis a custo ou de alto volume, os BJTs em encapsulamentos padrão (SOT-23, SOT-89) são frequentemente os mais estáveis em termos de disponibilidade entre fornecedores - vários fabricantes produzem versões compatíveis em pinagem. Os MOSFETs de nível lógico têm um pouco mais de variação em Vth e RDS(on) entre fabricantes, portanto, a verificação do componente em relação à folha de dados específica é importante ao qualificar uma fonte alternativa.

Intercambialidade de peças: Muitos tipos de BJT (ex.: MMBT3904/MMBT3906) têm equivalentes diretos entre Nexperia, ON Semiconductor, Diodes Inc. e outros, com especificações e footprints idênticos. Existem equivalentes de MOSFET, mas requerem verificação cuidadosa de Vth, curvas de RDS(on) vs VGS e carga de porta (Qg) antes da substituição - esses parâmetros variam mais entre fornecedores do que o β do BJT.

Planejamento de BOM: Para designs que vão para montagem SMT, confirme o estoque de componentes antes de finalizar sua BOM. Prazos de entrega curtos em encapsulamentos de transistores padrão tornam substituições de última hora raras, mas peças especiais (ex.: MOSFETs duplos em SO-8, BJTs de alta tensão em SOT-223) podem ter prazos de entrega mais longos.

Montagem de PCB Confiável com a JLCPCB

Acertar a seleção de transistores MOSFET vs BJT no papel só importa se o processo de montagem SMT a executar corretamente. Os principais fatores de confiabilidade de fabricação incluem:

Verificação de componentes: Antes do início da montagem SMT, cada componente é verificado em relação à BOM - número da peça, encapsulamento e orientação. Para dispositivos SOT-23 especialmente, a orientação correta de BJT vs MOSFET e o mapeamento de pinos são confirmados em relação ao arquivo pick-and-place para evitar erros de posicionamento que só seriam detectados no teste funcional.

Controle de qualidade: As placas montadas passam por inspeção óptica automatizada (AOI) e, para pads de transistores de potência, a inspeção por raios-X pode identificar vazios de solda em pads térmicos - vazios aumentam a resistência térmica e podem fazer com que os dispositivos operem mais quentes do que o esperado em campo.

Suporte à seleção de BJT vs MOSFET: A biblioteca de peças da JLCPCB inclui milhares de BJTs e MOSFETs em estoque nos encapsulamentos SOT-23, SOT-89, SOT-223, DPAK e SO-8, com visibilidade de estoque em tempo real. Isso significa que sua seleção de BJT vs MOSFET pode ser validada em relação ao inventário real disponível antes da fabricação da placa, reduzindo o risco de alterações de BOM de última hora.

Confiabilidade de fabricação: O serviço de montagem de PCB da JLCPCB usa perfis de refluxo SMT controlados, correspondentes às especificações térmicas dos componentes - crítico para MOSFETs de potência e BJTs em encapsulamentos com pad exposto, onde a qualidade da junta de solda afeta diretamente o desempenho térmico. Navegue pelos componentes e confirme a disponibilidade na biblioteca de peças da JLCPCB antes de enviar seu design.

BJT e MOSFET em Aplicações Reais

Exemplos de circuitos reais esclarecem qual dispositivo tem melhor desempenho onde o desempenho realmente importa.

Erros Comuns ao Escolher MOSFET ou BJT

Esses erros causam a maioria das revisões de PCB relacionadas a transistores - e todos são evitáveis.

#1. Usar um MOSFET não lógico com um MCU de 3,3V:

Muitos MOSFETs requerem VGS de 4,5-10V para atingir o RDS(on) nominal. Em 3,3V, eles podem ficar parcialmente ligados e dissipar calor excessivo. Sempre verifique a curva de RDS(on) vs VGS - procure tipos de "nível lógico" com realce total em VGS = 2,5-3,3V.

#2. Ignorar as diferenças de pinagem do SOT-23

Os encapsulamentos SOT-23 de BJT e MOSFET têm atribuições de pinos diferentes. Instalar um MOSFET em um footprint de BJT resulta em um circuito não funcional ou danificado. Sempre consulte a folha de dados do componente - nunca um diagrama de pinagem genérico.

#3. Cobre térmico insuficiente em encapsulamentos de potência

Um DPAK ou SOT-223 em cobre mínimo sem vias térmicas limita o dispositivo a uma fração de sua potência nominal. Um dispositivo de 2W em uma área de cobre de 5mm × 5mm opera significativamente mais quente do que o mesmo dispositivo em uma área de 20mm × 20mm com grade de vias. Dimensione a área primeiro - não deixe para o autorroteador.

#4. Esquecer o diodo de corpo do MOSFET

Em designs de retificador síncrono ou ponte H, o diodo de corpo conduz durante o tempo morto, gerando calor e reduzindo a eficiência. Um diodo Schottky paralelo com recuperação reversa mais rápida é frequentemente necessário junto ao MOSFET.

#5. Escolher BJT para um conversor de 500 kHz

Nessa frequência, as perdas de comutação e o tempo de armazenamento do BJT são proibitivos. As perdas de comutação do MOSFET a 500 kHz permanecem gerenciáveis com acionamento de porta adequado - as perdas do BJT na mesma frequência podem ser 5-10× maiores.

#6. Pular a proteção ESD nas portas do MOSFET

O óxido de porta pode falhar por descarga estática durante o manuseio ou por picos indutivos na PCB. Um resistor de pull-down de porta de 100kΩ e um diodo TVS opcional entre porta e fonte são um seguro barato.

Conclusão: BJT vs MOSFET: Qual Você Deve Escolher?

Para comutação, PWM e circuitos controlados por MCU, os MOSFETs são o claro vencedor - comutação mais rápida, menores perdas e interface lógica direta os tornam a escolha padrão no design moderno de PCB SMD. Para amplificação analógica e circuitos de precisão, os BJTs continuam sendo a melhor escolha devido à sua linearidade, características de ruído e robustez a ESD.

Navegue pelos Transistores SMD na Biblioteca de Peças da JLCPCB

Seja qual for o transistor que seu circuito exige, o serviço de montagem de PCB completo da JLCPCB cuida da aquisição, posicionamento e refluxo - para que você vá do esquemático à placa montada rapidamente. Solicitar Cotação Agora

FAQ sobre BJT vs MOSFET

P: Qual é a principal diferença entre BJT e MOSFET?

Um BJT é controlado por corrente de base; um MOSFET é controlado por tensão de porta. Isso torna os MOSFETs mais fáceis de acionar a partir de circuitos lógicos, com comutação mais rápida e mais eficientes em aplicações de comutação. Os BJTs oferecem melhor linearidade e menor ruído em circuitos analógicos.

P: Qual é a diferença entre MOSFET e um transistor?

"Transistor" abrange tanto BJTs quanto MOSFETs. No uso comum, "transistor" frequentemente se refere a um BJT. Os MOSFETs são tecnicamente também transistores - transistores de efeito de campo - controlados por tensão em vez de corrente.

P: Os BJTs estão obsoletos em comparação com os MOSFETs?

Não. Os BJTs continuam amplamente utilizados em amplificadores de áudio, circuitos de RF, espelhos de corrente e fontes de alimentação de alta tensão. Os MOSFETs os substituíram na comutação de potência de alta frequência, mas os BJTs continuam sendo a escolha certa para muitas aplicações analógicas.

P: MOSFET vs BJT - qual é melhor para comutação?

Os MOSFETs são melhores para comutação em quase todas as aplicações modernas. Eles comutam mais rápido - tipicamente 1-10 ns para dispositivos de pequeno sinal (MOSFETs de potência podem ser mais lentos dependendo da carga da porta) - têm menores perdas de comutação e não requerem corrente de acionamento CC. Os MOSFETs de nível lógico comutam diretamente a partir de saídas de MCU de 3,3V sem circuitos adicionais.

P: MOSFET vs BJT - qual é melhor para um amplificador?

Os BJTs são geralmente melhores para amplificadores analógicos. Sua resposta I-V mais linear, VBE previsível (~0,6V) e menor ruído 1/f os tornam preferidos em estágios de áudio, RF e analógicos de precisão.

P: Como o encapsulamento SMD afeta o desempenho térmico de MOSFETs vs BJTs?

Em designs SMD, o cobre da PCB é o dissipador primário. Áreas maiores de pad no dreno ou coletor dissipam mais calor. Para encapsulamentos de potência (SOT-223, DPAK), vias térmicas em placas multicamadas são essenciais para mover o calor para longe da junção e evitar desligamento térmico.

P: Posso substituir um transistor through-hole por um equivalente SMD?

Sim, na maioria dos casos. O MMBT3904 é a substituição direta em SOT-23 para o BJT 2N3904. Existem MOSFETs SMD de nível lógico para praticamente todos os tipos comuns de MOSFET TO-92. Sempre verifique a pinagem - ela tipicamente difere entre encapsulamentos through-hole e SMD.
