Supercapacitor vs Bateria: Diferenças, Vantagens e Quando Usar Cada Uma

Principais ConclusõesSupercapacitor vs Bateria: Resposta Rápida

As baterias fornecem energia sustentada para operação de longa duração, enquanto os supercapacitores (ultracapacitores) fornecem rajadas rápidas de alta corrente com vida útil excecional. Compreender a diferença entre as tecnologias de supercapacitores e baterias é essencial para projetar sistemas confiáveis baseados em PCB.

Regra de Decisão:

No design de eletrónica moderna, a seleção do componente de armazenamento de energia correto impacta diretamente o desempenho, a eficiência e a vida útil do sistema. A decisão entre supercapacitor e bateria não é simplesmente uma escolha de componente — é uma troca fundamental na arquitetura de energia entre densidade de energia e fornecimento de energia.

Neste guia, aprenderá como os supercapacitores e as baterias se comparam em desempenho, custo e aplicações do mundo real, como selecionar a solução certa para o seu design e como implementá-los eficazmente no fabrico de eletrónica.

Supercapacitor vs Bateria: Diferenças Chave (Comparação Rápida)

A diferença entre o desempenho de supercapacitores e baterias é definida pelas trocas entre densidade de energia vs densidade de potência.

Um supercapacitor armazena energia eletrostaticamente para fornecimento de alta potência, enquanto uma bateria armazena energia quimicamente para fornecimento de longa duração.

Para escolher a fonte de alimentação ideal, é crucial compreender as métricas de desempenho fundamentais. Os engenheiros devem equilibrar o peso do supercapacitor vs bateria, o volume físico, a vida útil e o custo geral para corresponder aos requisitos exatos do seu produto. Em termos de peso do supercapacitor vs bateria, as baterias são significativamente mais leves por watt-hora, enquanto os supercapacitores requerem mais volume físico para armazenamento de energia equivalente.

Embora a relação de preço supercapacitor vs bateria mostre custos iniciais elevados por Wh para os supercapacitores, o seu ciclo de vida quase infinito torna-os frequentemente significativamente mais baratos ao longo de uma vida útil de produto de 10 anos.

Supercapacitor vs Bateria: Como Selecionar em Aplicações Reais

No design de hardware real, a seleção entre um supercapacitor e uma bateria depende do perfil de carga do sistema, dos requisitos de energia e das restrições do ciclo de vida. A decisão é orientada pela forma como a corrente é consumida, como a tensão se comporta sob condições transitórias e por quanto tempo o sistema deve operar de forma confiável.

Critérios Principais de Seleção em Engenharia

• Perfil de carga:
• Energia vs potência:
• Comportamento da tensão:
• Ciclo de vida e ambiente:

Em muitos sistemas reais, isto leva a arquiteturas híbridas onde as baterias fornecem a carga base e os supercapacitores lidam com os transitórios.

Quando Usar um Supercapacitor

As aplicações de supercapacitores são definidas por alta demanda de potência, ciclos rápidos e condições operacionais adversas.

• Cargas transitórias elevadas: Módulos GSM, motores, transmissores RF → requerem corrente de rajada sem queda de tensão
• Ambientes extremos: Automóvel (supercapacitor de dash cam vs bateria), sistemas industriais → estabilidade a alta temperatura
• Sistemas de alto ciclo: Travagem regenerativa, robótica → ciclos frequentes de carga/descarga
• Sistemas de captação de energia: Dispositivos IoT que armazenam microenergia e fornecem rajadas curtas de transmissão

Figura: Uma matriz de módulos de supercapacitores cilíndricos industriais montados numa PCB, com barramentos de cobre reforçados projetados para descarga rápida de energia de alta corrente em ambientes físicos adversos.

Quando Usar uma Bateria

As aplicações de baterias estão centradas no fornecimento de energia de longa duração e saída de tensão estável.

• Sistemas de operação contínua: Eletrónica de consumo (telemóveis, portáteis, wearables)
• Necessidades de alto armazenamento de energia: Veículos elétricos, armazenamento de energia solar
• Designs compactos e portáteis: Dispositivos onde o tamanho e o peso são restrições críticas
• Requisitos de baixa auto-descarga: Sistemas que devem reter carga durante longos períodos de inatividade

Figura: Renderização 3D em corte de uma bateria de iões de lítio de veículo elétrico revelando centenas de células cilíndricas firmemente agrupadas, cablagem do sistema de gestão da bateria e canais de refrigeração líquida projetados para armazenamento de energia sustentado, de longa duração e alta capacidade.

Tabela de Decisão Rápida para Supercapacitor vs Bateria

Nota

Conclusão Principal: A decisão supercapacitor vs bateria é governada pelo comportamento do sistema: as baterias fornecem energia sustentada, enquanto os supercapacitores lidam com transitórios de alta potência e ciclos rápidos de carga/descarga.

Os Supercapacitores Podem Substituir as Baterias?

Uma pergunta frequente em engenharia de hardware é: Os supercapacitores podem substituir totalmente as baterias?

A resposta curta é não, não diretamente.

Os supercapacitores não podem substituir totalmente as baterias devido à baixa densidade de energia, mas são ideais para aplicações de alta potência e híbridas.

Embora muitos se perguntem se os supercapacitores são melhores que as baterias, a realidade é que nenhum dos componentes é objetivamente superior. A limitação é fundamentalmente governada pela densidade de energia (Wh/kg), não pela eficiência ou vida útil. Substituir uma bateria padrão de smartphone por um supercapacitor resultaria num dispositivo que carrega em 10 segundos, mas descarrega em 5 minutos.

No entanto, os supercapacitores podem substituir baterias em aplicações de nicho específicas onde a energia de longo prazo é desnecessária. Por exemplo, substituem com sucesso as baterias de célula tipo moeda para backup de RTC (Relógio de Tempo Real) durante a perda de energia principal.

Em vez da substituição total, a engenharia moderna inclina-se fortemente para sistemas híbridos. Embora conceitualmente ligados em paralelo, conectar um supercapacitor vazio (0V) diretamente a uma bateria de lítio provocaria uma corrente de irrupção massiva e destrutiva.

Portanto, os engenheiros implementam gestão de energia ativa e interruptores de carga para governar com segurança o fluxo de corrente, permitindo que a bateria lide com energia contínua de baixo consumo enquanto o supercapacitor absorve com segurança picos de carga extremos.

Figura: Esquema elétrico de um sistema de energia híbrido. Demonstra uma bateria de iões de lítio a fornecer energia contínua de baixo consumo a uma carga, enquanto um banco de supercapacitores em paralelo, gerido por um controlador de energia ativo, absorve picos de corrente extremos para proteger a química da bateria.

Supercapacitor vs Bateria: Densidade de Energia vs Densidade de Potência Explicadas

A forma mais fácil de compreender as diferenças de densidade de energia supercapacitor vs bateria é através de um Gráfico de Ragone. Este gráfico representa visualmente a densidade de energia (autonomia) em função da densidade de potência (saída instantânea).

• Densidade de Energia (Wh/kg): As baterias dominam esta métrica. O armazenamento químico permite que as células de iões de lítio concentrem imensas quantidades de energia num pequeno volume.
• Densidade de Potência (W/kg): Os supercapacitores dominam aqui. Como armazenam energia eletrostaticamente, podem descarregar toda a sua capacidade quase instantaneamente sem fuga térmica.

Ao observar o gráfico de Ragone, os capacitores situam-se no canto superior esquerdo, as células de combustível no canto inferior direito e as baterias no meio à direita.

Nota

Perceção de engenharia: Esta troca determina diretamente se o seu design se comporta como um sistema de armazenamento de energia ou um sistema de fornecimento de energia. Isto define claramente a troca de densidade de energia supercapacitor vs bateria que os engenheiros devem considerar em cada design de energia.

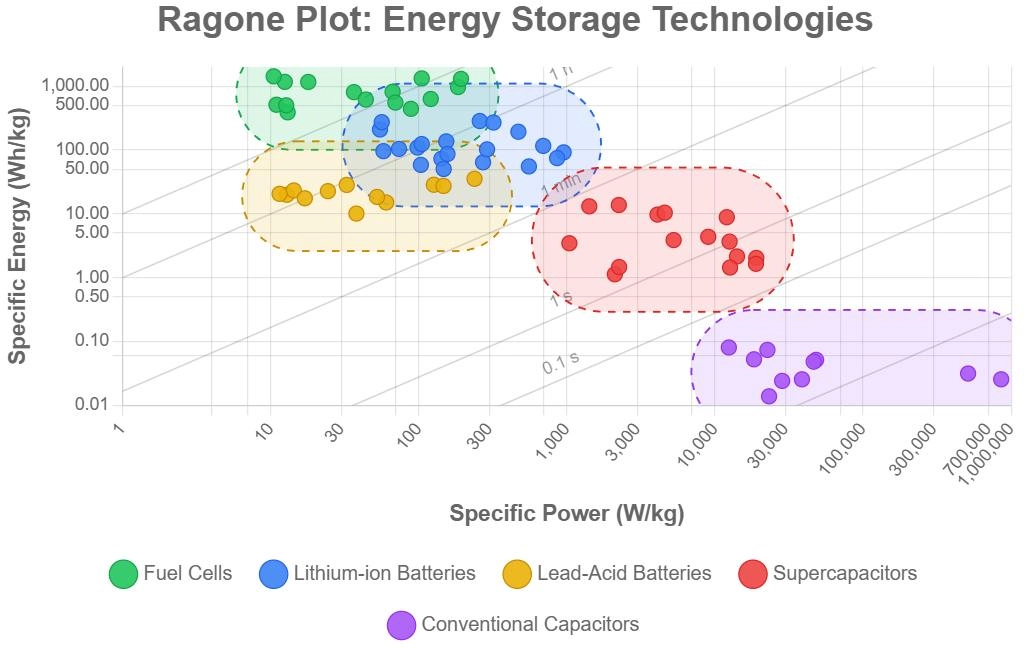

Figura: Gráfico de Ragone representando a densidade de energia versus densidade de potência de baterias e capacitores

O Que é um Supercapacitor e Como Funciona?

Um supercapacitor (também conhecido como ultracapacitor) é um dispositivo eletroquímico de armazenamento de energia que preenche a lacuna entre os capacitores convencionais e as baterias recarregáveis. Ao contrário das baterias, que armazenam energia através de reações químicas, os supercapacitores armazenam energia fisicamente, acumulando carga em elétrodos porosos de alta área superficial.

Como Funciona: O Princípio EDLC

A maioria dos supercapacitores são Capacitores Elétricos de Dupla Camada (EDLCs). Aqui está a análise operacional:

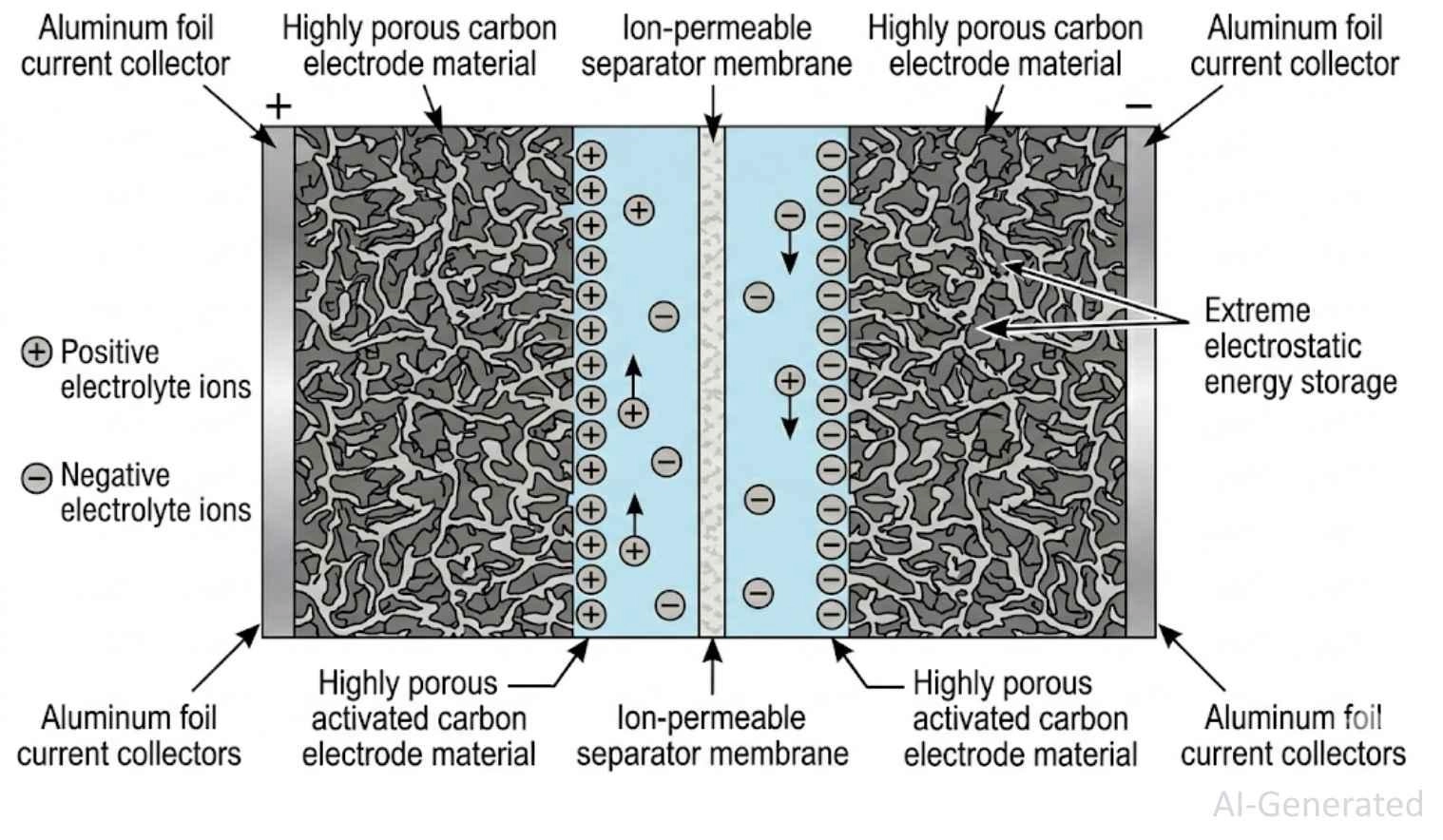

Figura: Um Capacitor Elétrico de Dupla Camada (EDLC) destacando a sua física interna.

O Que é uma Bateria e Como Funciona?

Uma bateria é um dispositivo eletroquímico de armazenamento de energia que converte energia química armazenada em energia elétrica. É otimizada para alta densidade de energia, o que significa que é construída para fornecer energia sustentada e estável durante longas durações.

Uma célula padrão de iões de lítio contém um elétrodo positivo (cátodo), um elétrodo negativo (ânodo) e um eletrólito líquido. Durante a descarga, os iões de lítio movem-se do ânodo para o cátodo, forçando os eletrões através do circuito externo para fornecer energia.

Esta conversão química leva tempo. Empurrar eletrões para dentro e para fora de estruturas cristalinas causa expansão física e calor, levando eventualmente à degradação.

Limitação chave: As taxas de carga/descarga são restringidas pela resistência interna e pela cinética eletroquímica (limites de taxa C).

Figura: Diagrama do mecanismo químico ilustrando uma bateria de iões de lítio durante a descarga.

Vantagens e Desvantagens dos Supercapacitores

Vantagens dos Supercapacitores:

• Vida Útil Virtualmente Infinita: Suporta mais de 1.000.000 de ciclos de carga/descarga com degradação insignificante.
• Estabilidade Térmica Extrema: Opera perfeitamente em ambientes adversos que variam de -40°C a +85°C.
• Fornecimento Massivo de Energia: ESR (Resistência Série Equivalente) ultrabaixa permite descargas instantâneas de alta corrente.
• Carga Ultrarrápida: Atinge a capacidade total em segundos a minutos sem stress químico.
• Desvantagens dos Supercapacitores:
• Densidade de Energia Extremamente Baixa: Mantém uma fração da capacidade total de autonomia em comparação com células químicas, exigindo carregamento frequente.
• Alta Auto-descarga: Inerentemente perde a energia armazenada rapidamente ao longo de dias ou semanas.
• Queda de Tensão Linear: A tensão de saída diminui linearmente à medida que descarrega, exigindo regulação DC-DC buck-boost complexa para manter níveis lógicos de IC estáveis.

Vantagens e Desvantagens das Baterias

Ao avaliar a relação de preço supercapacitor vs bateria num ciclo de vida de produto curto, as baterias são altamente económicas, embora a sua química introduza limitações rígidas.

Vantagens das Baterias:

• Excelente Densidade de Energia: Concentra quantidades massivas de energia de longa duração (Wh) num volume altamente compacto.
• Curva de Descarga Estável: Mantém uma saída de tensão relativamente plana e utilizável durante a maior parte do seu ciclo de descarga.
• Baixa Auto-descarga: Retém a carga armazenada eficientemente durante meses.
• Capacidade Económica: Custo inicial significativamente mais barato por Watt-hora em comparação com os supercapacitores.
• Desvantagens das Baterias:
• Ciclo de Vida Limitado: A degradação química inevitável restringe a vida útil a aproximadamente 500–2.000 ciclos.
• Riscos de Fuga Térmica: Altamente sensível a sobrecarga, perfuração física e calor extremo, o que pode levar a incêndios.
• Tempos de Carga Lentos: A cinética eletroquímica (taxas C estritas) restringe severamente a rapidez com que a energia pode ser devolvida à célula.
• Fornecimento de Energia Restrito: A resistência interna mais alta limita a rapidez com que a corrente pode ser extraída com segurança sem causar stress térmico destrutivo.

Supercapacitor vs Bateria no Design de PCB e Fabrico de Eletrónica

Integrar fontes de energia numa Placa de Circuito Impresso (PCB) requer domínio do layout, gestão térmica e roteamento de energia. Ao avaliar um design de supercapacitor vs bateria, as regras do layout SMT mudam drasticamente.

1. Integridade de Energia: Os supercapacitores fornecem excelente supressão de transitórios e desacoplamento de massa para cargas de alta corrente. No entanto, para minimizar a indutância parasita, devem ser colocados o mais próximo possível da carga.

2. Design de Pistas: Descargas massivas de corrente dos supercapacitores exigem margens de densidade de corrente devidamente calculadas. Os engenheiros devem usar pistas significativamente mais largas e camadas de cobre mais espessas (por exemplo, 2oz) para evitar o derretimento das pistas durante um evento de descarga rápida.

3. Regulação de Tensão: Como a tensão de um supercapacitor cai linearmente à medida que descarrega, conversores DC-DC buck-boost complexos são obrigatórios para manter uma saída estável para os seus microcontroladores. As baterias oferecem uma curva de descarga muito mais plana, simplificando a seleção de LDO ou buck.

4. Circuitos de Carga: As baterias exigem perfis de carga estritos de Corrente Constante/Tensão Constante (CC/CV) e monitorização térmica para prevenir falhas catastróficas. Os supercapacitores, por outro lado, simplesmente precisam de circuitos robustos de limitação de corrente para evitar quedas de tensão na fonte de alimentação durante a sua massiva corrente de irrupção inicial.

5. Balanceamento de Células: Uma única célula de supercapacitor atinge normalmente o máximo entre 2,5V e 3,0V. Para alimentar sistemas padrão de 5V, 12V ou tensões mais altas, várias células devem ser colocadas em série. Como pequenas variações de fabrico na capacitância podem causar a sobrecarga e falha de uma célula, os engenheiros devem integrar circuitos de balanceamento de células ativos ou passivos diretamente no layout da PCB.

Dica de Design: O dimensionamento ou posicionamento inadequado de pistas pode levar a quedas de tensão, problemas de EMI ou falhas catastróficas em caminhos de descarga de supercapacitores de alta corrente.

Quer use supercapacitores SMD ou CIs de gestão de bateria, a adesão estrita aos perfis de refluxo SMT é vital.

Do Design à Produção: Dando Vida às Suas Soluções de Energia com a JLCPCB

Projetar um sistema sofisticado de gestão de energia — seja uma matriz híbrida de supercapacitores ou um sistema estrito de gestão de bateria (BMS) — requer fabrico de precisão.

Ao passar de uma placa de ensaio para um produto físico confiável, é essencial obter fabrico de alta qualidade com impedância controlada, tolerâncias SMT estritas e capacidades de PCB multicamada. A JLCPCB fornece aos engenheiros fabrico de grau industrial, garantindo uma transição controlada da validação do protótipo para a produção escalável.

Pode navegar por uma extensa biblioteca de componentes verificados na Biblioteca de Peças, garantindo que seleciona a pegada exata necessária para o seu esquema. Utilizar os serviços de Montagem de PCB permite que CIs complexos de gestão de energia sejam montados profissionalmente, poupando horas de retrabalho manual.

Segurança do Supercapacitor e Avisos de Design

Embora os supercapacitores sejam geralmente mais seguros do que as baterias de iões de lítio em relação à fuga térmica, as suas características elétricas únicas introduzem perigos de design específicos que os engenheiros de hardware devem mitigar:

• Curto-circuitos Catastróficos: Como os supercapacitores têm ESR ultrabaixa, um curto-circuito acidental descarregará centenas de amperes quase instantaneamente. Isto pode facilmente derreter pistas de PCB, vaporizar fios e causar queimaduras graves.
• Limites de Tensão Estritos: Uma única célula é tipicamente classificada para apenas 2,5V a 3,0V. Exceder este limite faz com que o eletrólito interno se decomponha rapidamente, levando à geração de gás, inchaço e eventual rutura.
• Sensibilidade à Polaridade: Ao contrário dos capacitores cerâmicos não polarizados, os supercapacitores EDLC são altamente sensíveis à polaridade inversa. Ligá-los ao contrário causará libertação de gases interna destrutiva.
• Carga Residual: Os supercapacitores mantêm a sua carga por períodos prolongados. Garanta sempre que os bancos de capacitores de alta potência estão totalmente descarregados através de uma resistência de sangria antes de manusear ou realizar manutenção na PCB.

FAQ sobre Supercapacitores e Baterias

P: Preço supercapacitor vs bateria: qual é mais económico a longo prazo?

Embora as baterias tenham um custo inicial mais baixo por Watt-hora, os supercapacitores nunca precisam de substituição. Ao longo de uma vida útil de 10 anos em aplicações remotas ou de alto ciclo, um supercapacitor é frequentemente muito mais económico ao eliminar custos de manutenção e substituição.

P: Como se compara um supercapacitor vs bateria de iões de lítio no design de VE?

Embora as baterias de iões de lítio forneçam a densidade de energia necessária para a autonomia do veículo, os supercapacitores destacam-se na travagem regenerativa. Os supercapacitores capturam o influxo cinético massivo e súbito sem sobreaquecer, e lentamente devolvem essa energia à bateria principal de iões de lítio.

P: Porque é que os supercapacitores carregam mais rápido que as baterias?

Os supercapacitores armazenam energia eletrostaticamente na superfície dos seus materiais, não exigindo alterações químicas. As baterias devem forçar fisicamente os iões de lítio para dentro de estruturas cristalinas — um processo químico limitado pela resistência interna e taxas C, que gera calor se for apressado.

P: Porque é que os supercapacitores têm baixa densidade de energia?

A área superficial limita a quantidade total de carga física que pode ser armazenada eletrostaticamente. Isto fica muito aquém da pasta química densa dentro de uma bateria, resultando em Wh/kg mais baixos.

P: Qual é a diferença de vida útil entre baterias e supercapacitores?

Uma bateria típica dura 500 a 2.000 ciclos de carga antes que a degradação química destrua a sua capacidade. Um supercapacitor pode facilmente suportar 1.000.000 de ciclos de carga/descarga, uma vez que sofre praticamente nenhum desgaste mecânico.

P: Os supercapacitores podem funcionar em temperaturas extremas?

Sim. Como não dependem de reações químicas líquidas que podem congelar ou ferver, os supercapacitores operam com alta eficiência de -40°C a +85°C.

Conclusão

A decisão supercapacitor vs bateria resume-se, em última análise, ao seu perfil de energia único. Enquanto as baterias oferecem a resistência de maratona do armazenamento químico (Wh), os supercapacitores fornecem a potência de sprint da capacitância eletrostática (W). Muitas vezes, as soluções de engenharia mais robustas usam um híbrido de ambos.
