Tipos de disjuntores explicados: disjuntores MCB, MCCB, RCCB, RCBO, ACB, VCB e SF6

Um disjuntor desconecta automaticamente a energia quando detecta falhas como sobrecargas ou curtos-circuitos, protegendo equipamentos e reduzindo o risco de incêndio. Diferentes tipos de disjuntores são projetados para diferentes níveis de tensão, correntes nominais e aplicações, desde quadros de distribuição residenciais até subestações de alta tensão.

Este guia explica os tipos mais comuns - incluindo MCBs, MCCBs, RCCBs, RCBOs, ACBs, VCBs e disjuntores SF6 - e ajuda você a escolher o mais adequado para sua aplicação.

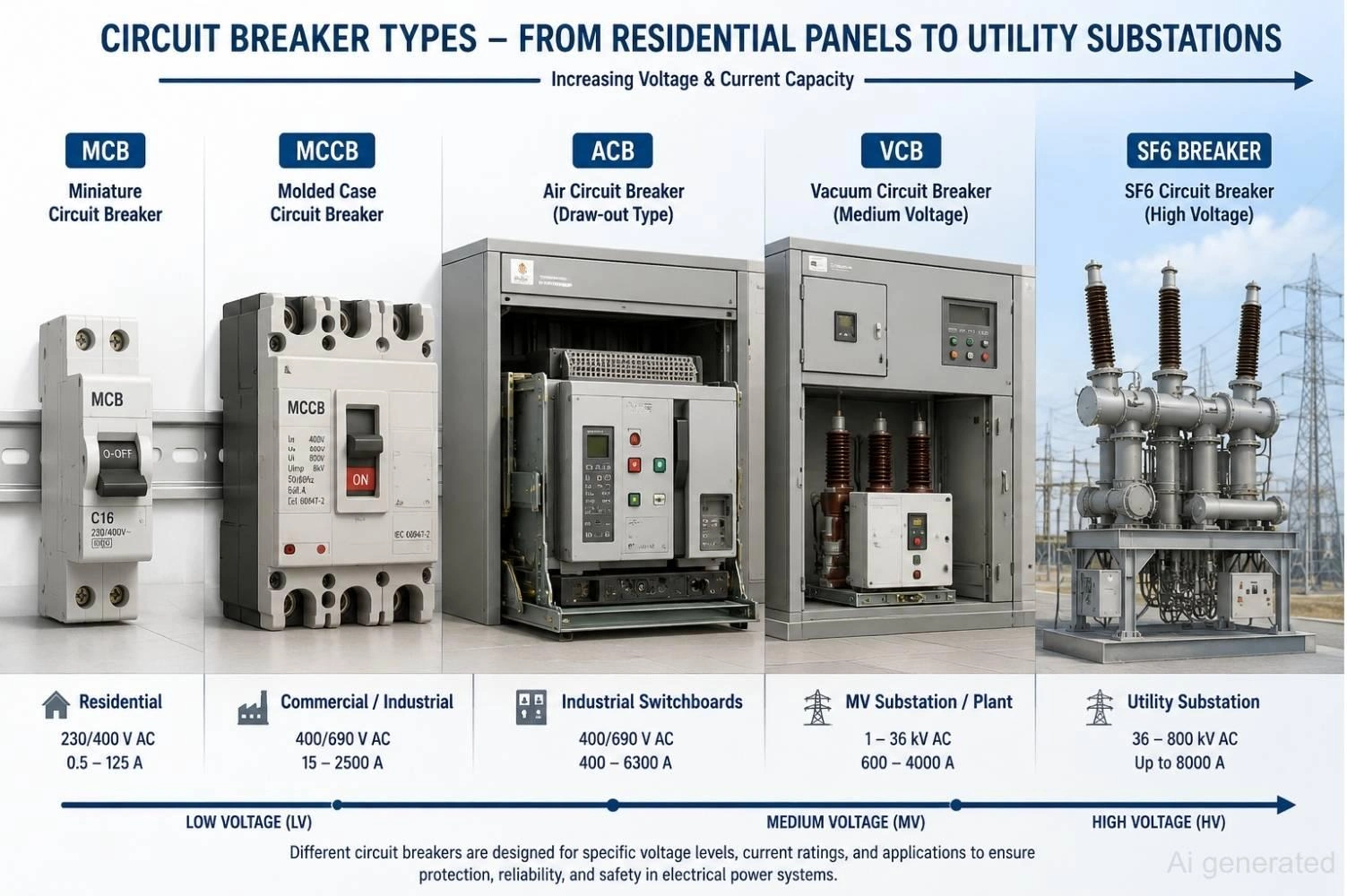

Figura: Tipos de disjuntores, de painéis residenciais a subestações de concessionárias

O que é um Disjuntor?

Um disjuntor é um dispositivo de comutação eletromecânico ou eletrônico que interrompe automaticamente o fluxo de corrente quando detecta uma condição de falha.

Fusível vs. Disjuntor

Ao comparar um fusível com um disjuntor, a diferença central está na reutilização e no mecanismo de resposta:

Como um Disjuntor Protege um Circuito

Um disjuntor responde a vários tipos distintos de falha:

• Proteção contra sobrecarga. Corrente excessiva acima do valor nominal faz o disjuntor desarmar após um curto atraso, protegendo os condutores contra superaquecimento.
• Proteção contra curto-circuito. Uma falha imediata de corrente extremamente alta faz o disjuntor desarmar quase instantaneamente (milissegundos) para evitar danos catastróficos ao sistema.
• Proteção contra falta à terra. Detecta corrente vazando para a terra por caminhos não intencionais, desarmando em um desequilíbrio entre as correntes de fase e neutro para evitar choques.
• Interrupção automática. Mecanismos internos separam fisicamente os contatos energizados assim que uma falha é detectada, interrompendo o caminho sem intervenção manual.

Componentes de um Disjuntor

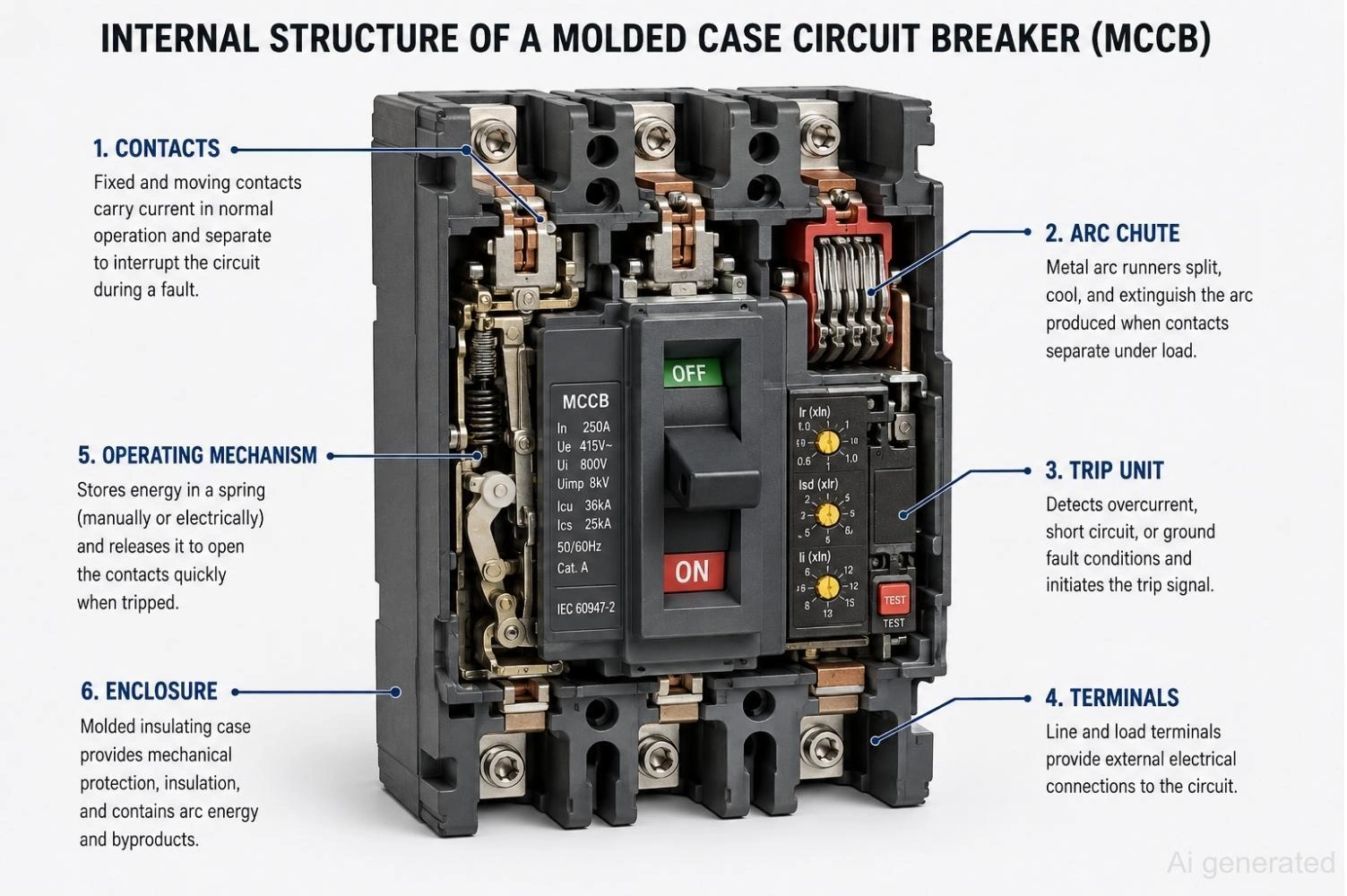

Figura: Estrutura interna de um disjuntor com componentes identificados

Como os Tipos de Disjuntores São Classificados

Fabricantes e organismos de normalização agrupam os disjuntores usando várias estruturas, mas duas são mais úteis para selecionar um dispositivo real: nível de tensão e meio de extinção de arco.

Disjuntores por Nível de Tensão

Disjuntores por Meio de Extinção de Arco

O meio de extinção de arco determina a maior parte do tamanho do disjuntor, as folgas mecânicas necessárias, o ciclo de manutenção e a capacidade de tensão nominal.

Figura: Gráfico de classificação de disjuntores por tensão e meio de extinção de arco

Visão Geral dos Tipos de Disjuntores

Esta tabela de referência rápida resume as características, proteções padrão e posicionamento típico das principais famílias de disjuntores.

Tipo	Classe de Tensão	Corrente Nominal	Proteções Primárias	Aplicação Típica
MCB	Baixa Tensão (BT)	0,5 A a 125 A	Sobrecarga, Curto-Circuito	Circuitos terminais residenciais, quadros de iluminação
MCCB	Baixa Tensão (BT)	15 A a 2500 A	Sobrecarga, Curto-Circuito (Ajustável)	Alimentadores de distribuição industrial, motores grandes
RCCB	Baixa Tensão (BT)	16 A a 125 A	Apenas Fuga à Terra (Falta à Terra)	Proteção contra choque humano, ambientes úmidos
RCBO	Baixa Tensão (BT)	6 A a 45 A	Sobrecarga, Curto-Circuito, Fuga à Terra	Circuitos terminais críticos individuais (ex.: banheiros)
ACB	Baixa Tensão (BT)	400 A a 6300 A	Disparos Ajustáveis Avançados LSI/LSIG	Entradas de serviço principais de BT, quadros industriais pesados
VCB	Média Tensão (MT)	600 A a 4000 A	Gerenciado por relés de proteção externos	Subestações de distribuição de concessionárias, entradas de plantas industriais de grande porte
SF6	Média a Alta Tensão (AT)	Até 8000 A	Gerenciado por relés de proteção externos	Subestações de transmissão de alta tensão, ambientes GIS Transforme Seu Projeto de Proteção de Circuito em HardwareSolicitar Cotação Agora

• Depois que seu projeto de proteção estiver finalizado, o serviço de montagem de PCB da JLCPCB pode ajudá-lo a construir hardware confiável de controle e monitoramento.
• Da prototipagem rápida à produção em volume, basta enviar seus arquivos Gerber para receber uma cotação online instantânea.

Tipo 1: Disjuntor Miniatura (MCB)

O que é um Disjuntor Miniatura?

Um disjuntor miniatura é um dispositivo compacto de classificação fixa que cobre correntes de aproximadamente 0,5 A a 125 A. É o tipo de disjuntor que a maioria dos engenheiros e proprietários de residências encontra primeiro, montado em trilho DIN dentro de um quadro de distribuição residencial ou quadro de distribuição industrial leve.

Como Funciona um MCB?

Os MCBs combinam dois mecanismos de disparo:

• Disparo térmico. Uma lâmina bimetálica se curva ao aquecer sob condições de sobrecarga, proporcionando um disparo com retardo de tempo.
• Disparo magnético. Fornece proteção instantânea contra curtos-circuitos.

Considerações para Seleção de MCB

• Corrente Contínua Máxima (In): A carga nominal não deve exceder a classificação do MCB (tamanhos padrão incluem 6 A, 10 A, 16 A, 20 A, 32 A, etc.).
• Capacidade de Interrupção (Icn): Normalmente classificada em 4,5 kA, 6 kA ou 10 kA. Esta é a corrente de curto-circuito prospectiva máxima que o disjuntor pode interromper com segurança sem falha explosiva.
• Montagem em Trilho DIN: Os MCBs são globalmente padronizados para instalação em trilho DIN de 35 mm, tornando-os altamente modulares.
• Seleção da Curva de Disparo: Combinar o perfil de carga com uma curva B, C ou D evita disparos intempestivos causados por correntes de partida.

Aplicações Típicas do Disjuntor Miniatura

• Residências e escritórios
• Circuitos de iluminação
• Tomadas domésticas
• Painéis de controle de baixa potência

Vantagens e Limitações do MCB

Figura: Um disjuntor miniatura montado em trilho DIN instalado em um painel de quadro de distribuição.

Curvas de Disparo do MCB (B, C e D)

As curvas de disparo determinam a rapidez com que o disparo magnético responde à corrente de curto-circuito, permitindo que o disjuntor se adapte a diferentes características de carga.

Escolha a curva de disparo com base na corrente de partida da carga. As curvas B são adequadas para cargas resistivas, as curvas C para circuitos de uso geral e as curvas D para equipamentos com alta corrente de partida, como motores e transformadores.

Tipo 2: Disjuntor em Caixa Moldada (MCCB)

O que é um Disjuntor em Caixa Moldada?

Um disjuntor em caixa moldada é um dispositivo mais robusto, construído em um invólucro moldado isolado, cobrindo classificações de corrente de cerca de 15 A até 2500 A. Ao contrário dos MCBs, muitos MCCBs oferecem ajustes de disparo térmico e magnético ajustáveis para personalizar as curvas de proteção.

MCB vs. MCCB: Diferenças Centrais

Comparados aos MCBs, os MCCBs suportam classificações de corrente mais altas, ajustes de disparo ajustáveis e melhor coordenação para distribuição industrial.

Considerações para Seleção de MCCB

• Parâmetros de Disparo Ajustáveis: Permitem ajustar o dial de sobrecarga térmica (ex.: 80% a 100% do nominal) e o dial magnético de curto-circuito para coordenar com os MCBs a jusante.
• Capacidade de Interrupção Última (Icu) vs. Capacidade de Interrupção em Serviço (Ics): Icu é a corrente de falta máxima absoluta que o MCCB pode interromper uma vez, enquanto Ics é a corrente que ele pode interromper e ainda permanecer operacional. Procure uma alta relação Ics/Icu (preferencialmente 100%).
• Tamanho do Chassi: Tamanhos de chassi físicos padrão (como chassis de 100 A, 250 A ou 400 A) ditam a pegada física no painel.

Aplicações Industriais Comuns do MCCB

• Alimentadores principais de motores
• Máquinas industriais de grande porte
• Quadros de subdistribuição
• Entradas de serviço de edifícios comerciais

Vantagens e Limitações do Disjuntor em Caixa Moldada

Figura: Disjuntor em caixa moldada industrial em um painel de distribuição

Tipo 3: Disjuntor de Corrente Residual (RCCB)

O que é um RCCB?

Um Disjuntor de Corrente Residual (RCCB) detecta fuga de corrente para a terra monitorando o desequilíbrio entre os condutores de fase e neutro. Como não fornece proteção contra sobrecarga ou curto-circuito, deve ser instalado juntamente com um MCB dentro do painel elétrico ou quadro de distribuição.

Tipo 4: Disjuntor de Corrente Residual com Proteção contra Sobrecorrente (RCBO)

O que é um RCBO?

Um Disjuntor de Corrente Residual com Proteção contra Sobrecorrente (RCBO) combina a proteção contra falta à terra de um RCCB com a proteção termomagnética de um MCB em um único invólucro compacto.

RCCB vs. RCBO

Considerações de Seleção para Proteção contra Fugas

• Sensibilidade (Idn): Use dispositivos de 30 mA para proteção pessoal contra choques. Use dispositivos de 100 mA ou 300 mA estritamente para proteção contra incêndio em circuitos principais.
• Seleção do Tipo: Classe AC (detecta fuga CA senoidal), Classe A (detecta CA e CC pulsante) ou Classe B (detecta fuga CC suave, vital para carregadores de VE e instalações solares).

Figura: Comparação de um RCCB emparelhado com um MCB separado e uma única unidade RCBO combinada, com montagem em trilho DIN mostrada.

Tipo 5: Disjuntor a Ar (ACB)

O que é um Disjuntor a Ar?

Um disjuntor a ar interrompe a corrente usando o ar ambiente à pressão atmosférica como meio de extinção do arco. Os ACBs são construídos para as classificações de corrente mais altas encontradas em sistemas de baixa tensão (comumente 400 A a 6300 A até 690 V) e são tipicamente montados de forma extraível dentro de armários de painéis de manobra principais.

Quando os contatos se separam, o arco de alta energia resultante é esticado, dividido e resfriado dentro de câmaras de extinção especializadas revestidas com placas divisoras de metal. As placas dividem o arco em segmentos mais curtos, aumentando rapidamente sua resistência até que a queda de tensão não possa mais sustentar o arco.

Considerações de Seleção para Disjuntor a Ar

• Extraível vs. Fixo: Conjuntos extraíveis deslizam para fora de um suporte, isolando o disjuntor dos barramentos para manutenção segura dos contatos.
• Mitigação de Arco Elétrico: Comutação remota e bypasses de manutenção melhoram a segurança do operador durante falhas de alta energia.
• Unidades de Disparo Digitais LSIG: Controladores de disparo avançados fornecem ajustes para coordenação de Longo tempo, Curto tempo, Instantâneo e Fuga à terra.

Aplicações Comuns do Disjuntor a Ar

• Entradas principais de quadros de distribuição de baixa tensão
• Painéis de manobra de grandes plantas industriais
• Painéis de proteção e sincronização de geradores

Figura: Disjuntor a ar extraível em painel de manobra

Tipo 6: Disjuntor a Vácuo (VCB)

O que é um Disjuntor a Vácuo?

Um disjuntor a vácuo interrompe a corrente dentro de um interruptor selado mantido a pressão extremamente baixa. Essa densidade ultrabaixa praticamente não deixa meio para sustentar um arco elétrico.

Como o Vácuo Interrompe um Arco

Quando os contatos se separam, um breve arco de vapor metálico se forma. À medida que a CA atinge zero, o vapor se condensa rapidamente, permitindo que o vácuo recupere sua rigidez dielétrica e extinga o arco.

Considerações de Seleção para Disjuntor a Vácuo

• Tensão Nominal: Os VCBs dominam a faixa de média tensão (passos padrão incluem 12 kV, 24 kV e 36 kV).
• Capacidade de Interrupção: Normalmente classificada entre 25 kA e 40 kA.
• Resistência Mecânica: Os VCBs são altamente classificados para operações mecânicas (frequentemente até 30.000 operações), tornando-os excelentes para ambientes com comutação frequente, como fornos a arco.

Aplicações Comuns do Disjuntor a Vácuo

• Subestações de distribuição de média tensão de concessionárias
• Centros de controle de motores industriais (MT)
• Redes de tração ferroviária

Figura: Um interruptor a vácuo mostrando o invólucro selado de cerâmica ou vidro, contatos móveis e fixos e a separação dos contatos sob vácuo

Tipo 7: Disjuntor SF6

O que é um Disjuntor SF6?

Esses disjuntores usam gás hexafluoreto de enxofre (SF6) como meio isolante e de extinção de arco. O gás absorve rapidamente elétrons livres, resfriando e extinguindo o arco, ao mesmo tempo que fornece excelente isolamento. Isso permite folgas de contato reduzidas, possibilitando projetos de subestações compactas.

Para manter o desempenho, esses disjuntores incluem monitores de densidade compensados por temperatura para detectar qualquer queda na densidade do gás.

Considerações Ambientais dos Disjuntores SF6

Como o hexafluoreto de enxofre tem um potencial de aquecimento global extremamente alto - aproximadamente 23.500 vezes maior que o CO2 - vazamentos durante a fabricação, manutenção em campo ou descomissionamento acarretam altos riscos ambientais. Muitas concessionárias estão migrando para gases verdes alternativos ou disjuntores a vácuo em tensões mais altas.

Figura: Instalação de disjuntor isolado a gás SF6 em uma subestação de transmissão de alta tensão.

Outros Tipos de Disjuntores

Além das categorias principais, várias tecnologias legadas e emergentes desempenham papéis especializados em sistemas elétricos modernos:

• Disjuntores a Óleo (OCB): Uma tecnologia legada onde os contatos se separam dentro de óleo mineral. Raramente é usado hoje devido aos altos custos de manutenção e graves riscos de incêndio ou explosão.
• Disjuntores de Fuga à Terra (ELCB): Um dispositivo de segurança operado por tensão obsoleto. Estão totalmente obsoletos, substituídos pelos modernos dispositivos de corrente residual operados por corrente (RCCBs/GFCIs).
• Interruptor de Circuito de Falta à Terra (GFCI): O equivalente norte-americano de um RCCB, desarmando em um limiar altamente sensível de 4 mA a 6 mA para segurança pessoal residencial em ambientes úmidos.
• Interruptor/Detector de Circuito de Falta de Arco (AFCI / AFDD): Dispositivos que usam processadores de sinais digitais para detectar arcos de alta frequência de conexões frouxas, prevenindo incêndios elétricos antes que ocorra sobrecorrente.
• Disjuntores de Estado Sólido (SSCB): Uma tecnologia emergente que usa semicondutores (MOSFETs ou IGBTs) para isolar falhas em microssegundos, eliminando partes móveis, arcos físicos e desgaste mecânico.

Normas de Disjuntores

Para garantir segurança e interoperabilidade global, os disjuntores são projetados e testados de acordo com rigorosas normas internacionais:

MCB vs. MCCB vs. ACB vs. VCB

Como Escolher o Disjuntor Certo

Para selecionar o dispositivo de proteção apropriado, os engenheiros seguem um processo de decisão sistemático:

1. Confirmar a Tensão de Operação: Determine se a tensão de operação é Baixa (abaixo de 1 kV), Média (1 a 36 kV) ou Alta (acima de 36 kV) para filtrar imediatamente suas classes primárias de disjuntores.
2. Calcular a Corrente de Carga e o Perfil de Partida: Determine a corrente de carga contínua. Para cargas capacitivas ou indutivas (como motores grandes), analise a magnitude e a duração da corrente de partida para escolher a curva de disparo ou ajuste de retardo correto.
3. Calcular os Níveis de Falta: Calcule a corrente de curto-circuito prospectiva no terminal de instalação usando a classificação do transformador e a impedância a montante. Garanta que a capacidade de interrupção do disjuntor (Icu/Icn) exceda esse valor com uma margem de segurança apropriada.
4. Determinar a Coordenação de Proteção: Coordene disjuntores e relés de proteção para que apenas o dispositivo mais próximo da falta opere.

Perguntas Frequentes sobre Disjuntores

P: Qual é a principal diferença entre um fusível e um disjuntor?

Um fusível derrete e deve ser substituído após uma falha. Um disjuntor desarma mecânica ou eletronicamente e geralmente pode ser rearmado e reutilizado após a falha ser eliminada.

P: Por que um RCCB não pode proteger um painel elétrico contra um curto-circuito?

Um RCCB apenas monitora o equilíbrio de corrente entre fase e neutro para detectar fugas para a terra. Ele não possui elementos de disparo térmico ou magnético, o que significa que não pode detectar sobrecargas ou curtos-circuitos.

P: Qual é a diferença entre um RCCB e um GFCI?

Ambos detectam correntes de fuga, mas um RCCB é projetado de acordo com as normas IEC (normalmente com um limiar de disparo de 30 mA para proteção contra choque). Um GFCI é construído de acordo com as normas UL norte-americanas e opera em um limiar altamente sensível de 4 mA a 6 mA.

P: Como selecionar a curva de disparo correta do MCB para cargas de motor indutivas?

Use um MCB de curva C (disparando de 5 a 10 vezes a corrente nominal) ou um MCB de curva D (disparando de 10 a 20 vezes a corrente nominal) para lidar com altas correntes de partida indutivas sem disparos intempestivos.

P: O que torna os disjuntores a vácuo mais seguros do que os painéis antigos a óleo?

Os interruptores a vácuo selam hermeticamente os contatos sem líquidos inflamáveis, eliminando o grave risco de explosões de gás hidrogênio e incêndios comuns nos antigos disjuntores a óleo.

P: Quando um ACB é preferido a um MCCB na distribuição de energia industrial?

Os ACBs são usados para quadros de distribuição principais de baixa tensão onde as correntes excedem 1000 A até 6300 A, oferecendo maior capacidade de interrupção, designs extraíveis para manutenção segura e seletividade LSIG avançada.

P: Por que as redes de alta tensão estão migrando dos painéis de manobra a gás SF6?

O SF6 é um potente gás de efeito estufa com um potencial de aquecimento global 23.500 vezes maior que o CO2. Regulamentações rigorosas de emissões estão levando as concessionárias a adotar alternativas de ar limpo pressurizado ou vácuo.

Conclusão

A escolha do disjuntor certo depende do nível de tensão, corrente de carga, capacidade de falta e requisitos de proteção. MCBs e RCBOs são ideais para circuitos residenciais, MCCBs e ACBs atendem à distribuição de energia industrial, enquanto VCBs e disjuntores SF6 protegem sistemas de média e alta tensão.
